Guide d’installation
69-2036EFS—07 36

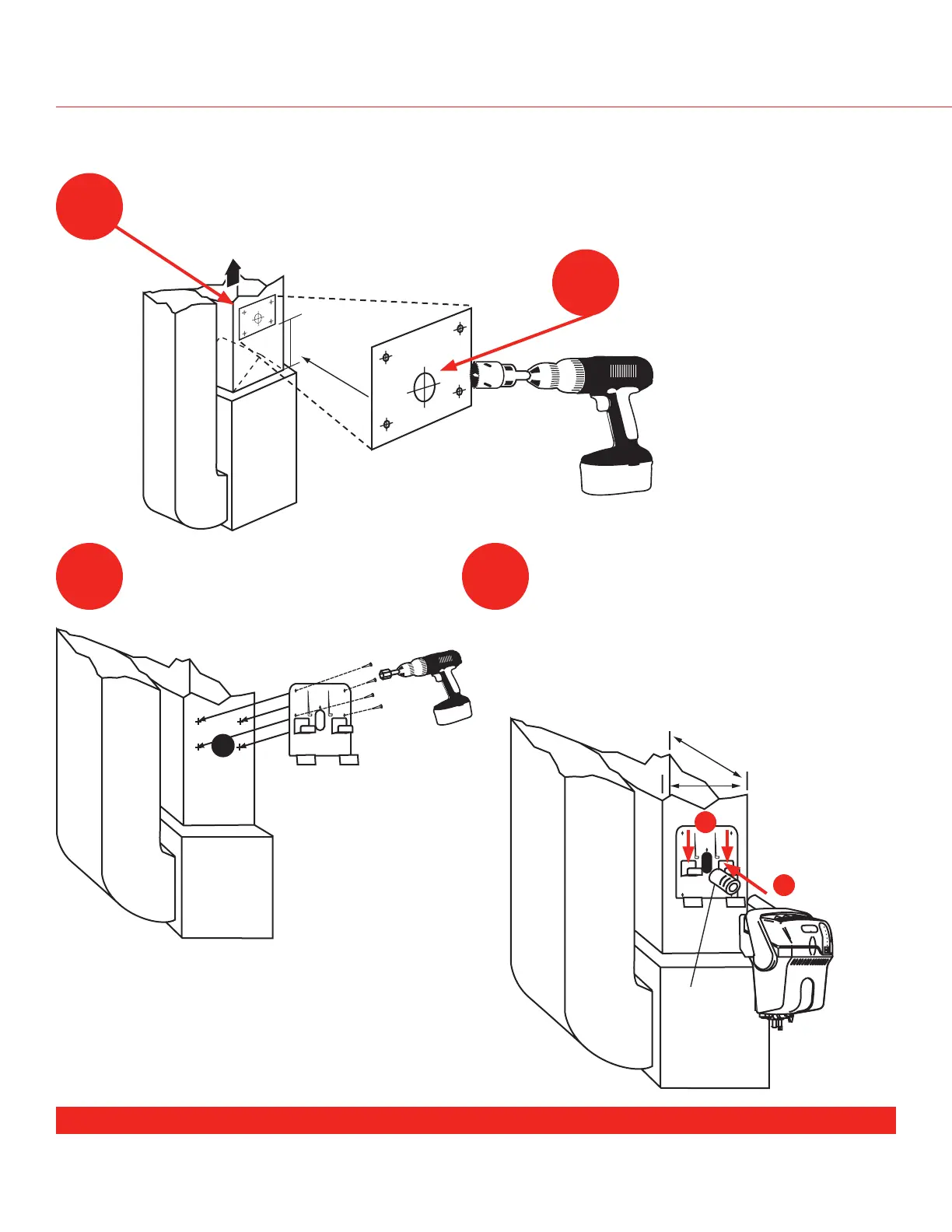

InsTallaTIon suR gaIne
A) Glisser le joint en mousse par-dessus la
buse et insérer la buse dans l’orifice de
la gaine (voir l’illustration).
B) Pousser l’humidificateur vers le bas de
manière à bien le fixer sur le support.
S’assurer que le joint en mousse dans
l’orifice de la gaine est bien étanche.
Fixer le support à la gaine avec 4
vis à métal autotaraudeuses n
o
8
5 6
Passer à la page 43 pour les directives concernant la plomberie et le câblage.
A
B
Joint en
mousse
MF24748
APPROVISIONNEMENT
30 CM (12 PO)
4
Percer un trou de 4,5 cm
(1 3/4 po).
Placer le gabarit autocollant sur la gaine de soufflage. Dans le cas où les
grands serpentins ne permettent de laisser un dégagement suffisant, suivre les
instructions de montage à distance.
3
Allouer un
dégagement de
3 po entre la sortie
de la buse et la
paroi de la gaine.
