Humidificador de inyección directa TrueSTEAM
73 69-2036EFS—07
PlomeRÍa
C

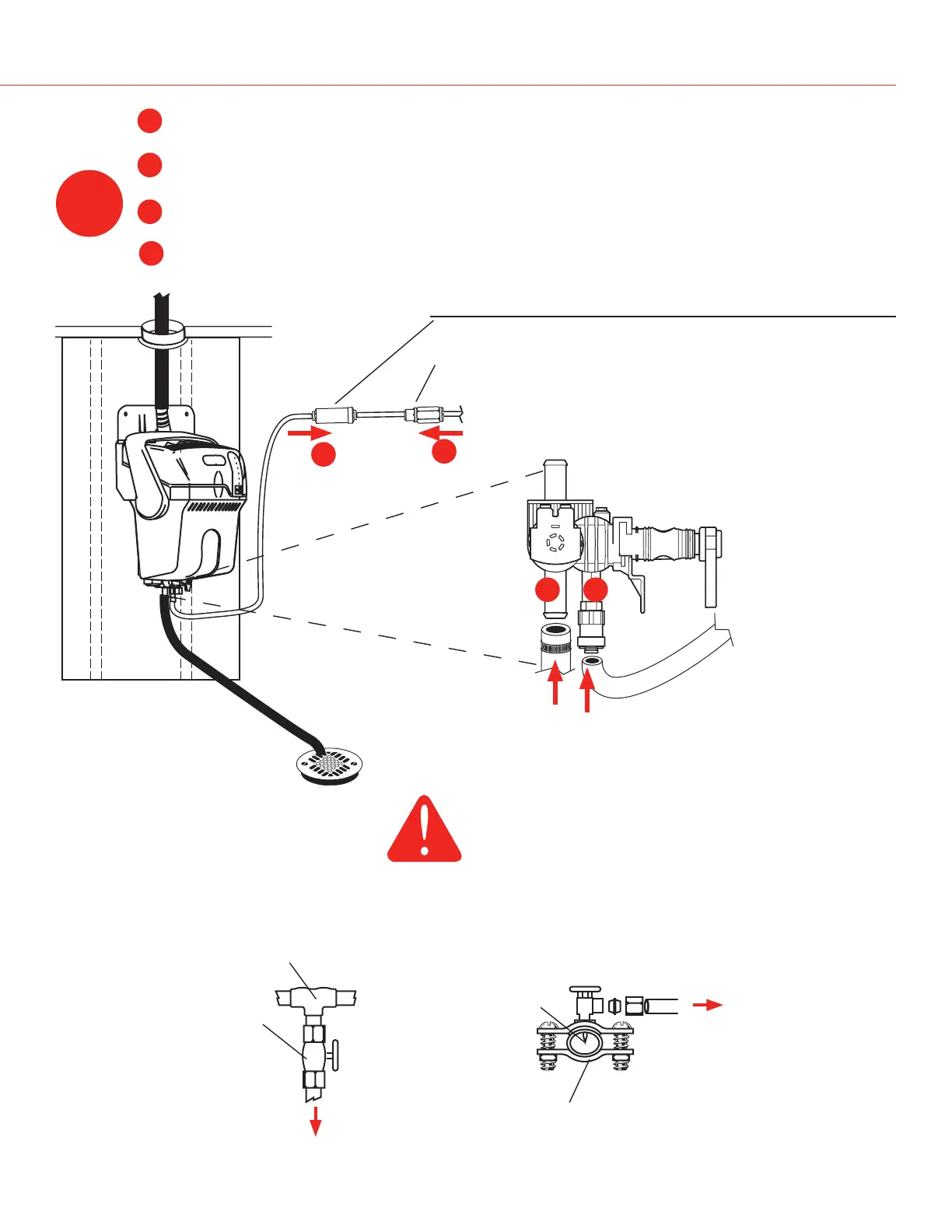

Conecte un tubo de desagüe de 1/2 pulgada (1,3 cm). Asegure el tubo de desagüe
al accesorio dentado con la abrazadera de la manguera.
10
D
Cierre el suministro de agua. Asegure el tubo de alimentación de agua de plástico
o cobre de 1/4 de pulgada (6,4 mm).
Opciones de toma de la tubería de agua. Vea las instrucciones incluidas con la opción que elija.
C D
Tubería de agua de 1/4
de pulgada (6,4 mm)
Tubo de
desagüe de
1/2 pulgada
(1,3 cm)
Vista ampliada
Conector en T
Al humidificador
Válvula de silla (incluida)
Pasador perforador
Tubería del suministro de agua
Al humidificador
Pendiente continua
descendente
Al suministro
de agua
Válvula de
cierre manual
(se vende por
separado)
El agua que drena podría
estar caliente. Verifique
que la salida de dre-
naje no quede expuesta.
Compruebe que el drenaje
o la bomba de conden-
sación estén clasificados
para agua a 120ºF por lo
menos.
PRECAUCIÓN
Cuando la temperatura del agua excede de
120°F (49°C) puede producir quemaduras.
Descripción
Número de
pieza
Filtro de agua en línea (se suministra)
(necesario para la garantía)
50028044-001
Válvula para reflujo (se suministra)
(necesario)
50030142-001
InsTalaCIón PaRa el monTaJe RemoTo
A
Inserte una tubería de agua de ¼ in. en el filtro. Aplique una presión moderada
para lograr un ajuste ceñido.
B
Inserte una tubería de agua de ¼ in. en la válvula para reflujo. Aplique una presión
moderada para lograr un ajuste ceñido.
A
B
Revise todas las conexiones de la tubería de agua para comprobar que no existan fugas una
vez que TrueSTEAM esté funcional.
1/4-in. copper
or plastic
