Guide d’installation
69-2036EFS—07 0

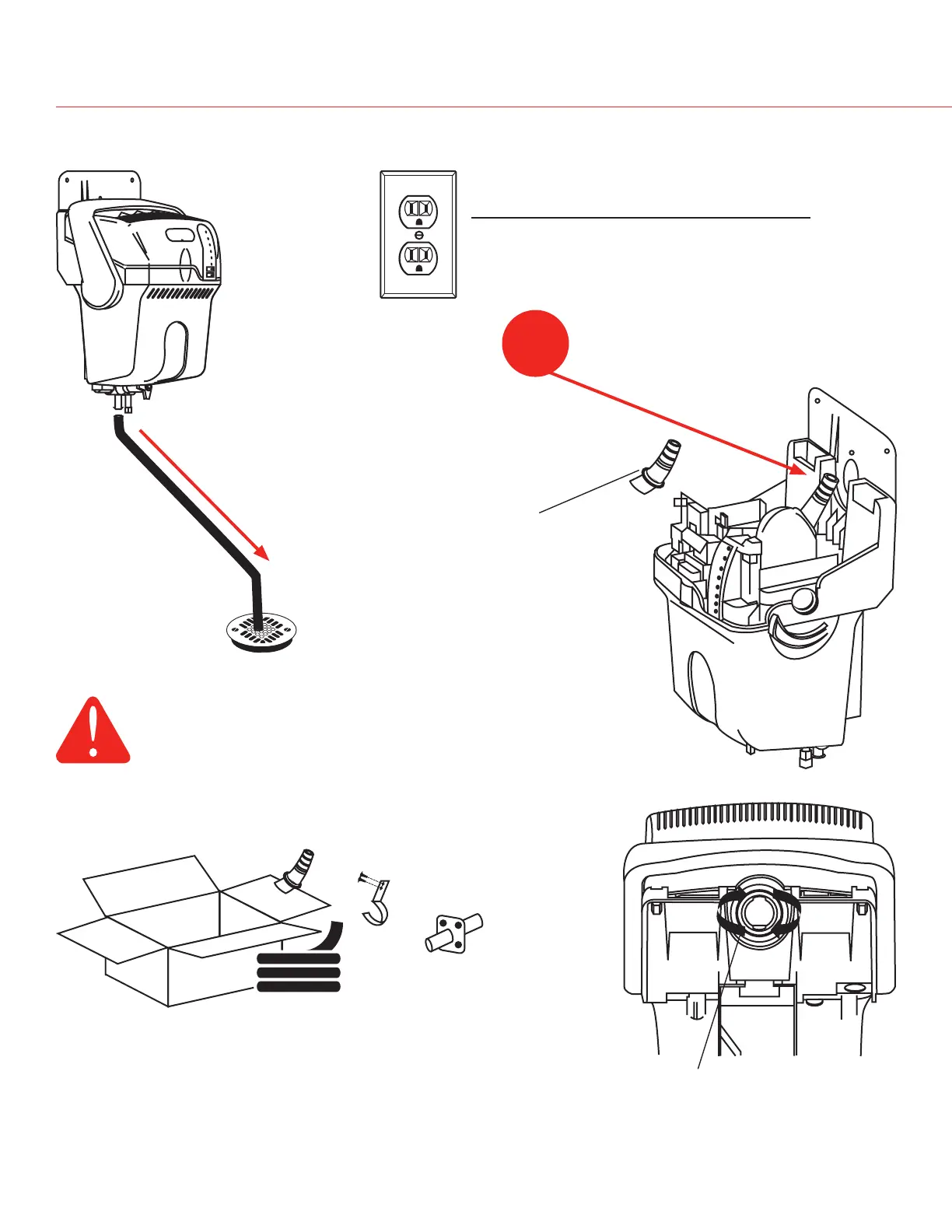

InsTallaTIon à dIsTanCe
Installer l’adaptateur de tuyau four-
ni dans l’ensemble d’installation à
distance.
2
Modèle
Capacité minimale du
circuit électrique
HM506 7 ampères
HM509 10 ampères
HM512 12 ampères
Pente
Régulière
Ensemble d’installation à distance
(vendu séparément)
Adaptateur de tuyau
Buse de gaine
Colliers de tuyau
Tuyau d’installation
à distance
Insérer la buse et la tourner dans le
sens horaire pour que le joint entre la
buse et le TrueSTEAM soit étanche.
S’assurer que le joint
torique est bien installé
dans sa rainure.
L’eau de vidange
peut être chaude.
S’assurer que la
sortie du drain
n’est pas exposée.
AVERTISSEMENT
L’eau chaude à une température qui dépasse 120 °F
(49 °C) peut causer des brûlures par ébouillantage.
• 50024917-001 = Ensemble de tuyau de
raccordement de 3 m (10 pi)
• 50024917-002 = Ensemble de tuyau de
raccordement de 6 m (20 pi)
