5IT
INSTALLAZIONE (CONTINUA)

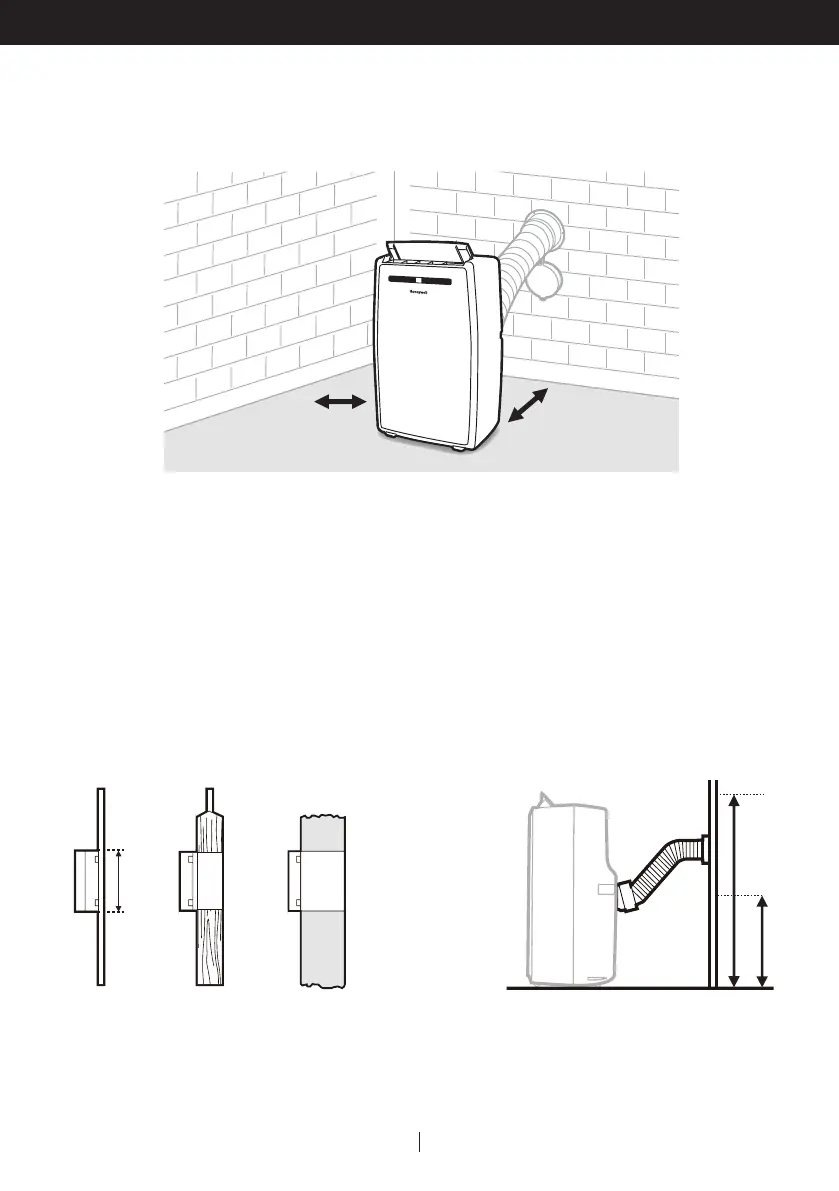

Tramite un foro praticato alla parete o la finestra
Se necessario, il condizionatore d'aria locale può essere installato semi-permanentemente.
Nota: Quando l'unità non è in uso, rimuovere il tubo di scarico dal fissaggio della flangia alla parete
ed utilizzare la copertura del foro inclusa per coprire il foro alla parete.
Praticare un foro attraverso una parete esterna oppure attraverso il vetro di una finestra.
Rispettare l'aletezza e le dimensioni del foro dati in Fig.1 e Fig.2.
Inserire e fissare il fissaggio della flangia e la copertura del foro nel foro appena praticato.
Fissare un'estremità del tubo di scarico nel fissaggio della flangia e la copertura del foro
precedentemente fissata alla parete.
Fissare l'altra estremità del tubo di scarico al connettore del tubo di scarico, dopodiché all'orifizio
di scarico posteriore dell'unità (Vedere Fig.2).
1.
2.
3.
4.
MAX. 40" (102 cm)
MAX. 40" (102 cm)
20" (50 cm)
11.8" (30 cm)
5.9" (15 cm)
Fig.2Fig.1
Nel
pannello
della finestra
Nel pannello
di legno di
una porta-
finestra
Alla parete:
consigliamo di
isolare la sezione
di parete usando
dei materiali da
isolamento adeguati
