5FI
ASENNUS (JATKUU)

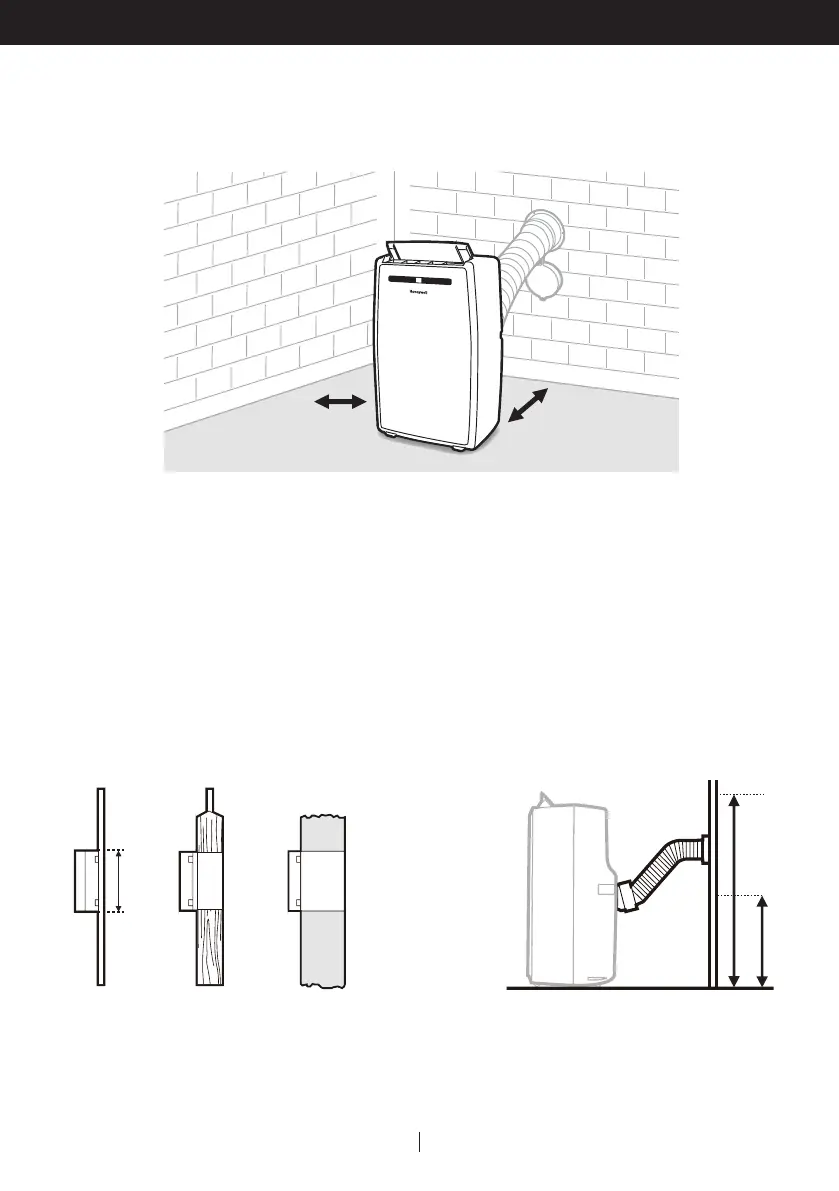

Seinään tai ikkunaan poratun reiän kautta
Tarvittaessa, ilmastointilaite voidaan asentaa puolikiinteästi.
Huomioi: Kun laitetta ei käytetä, irrota poistoletku laippakiinnikkeestä seinässä ja käytä liittyvää reiän
kantta reiän peittämiseen.
Poraa reikä ulkoseinän tai ikkunapaneelin läpi. Huomio kuvissa 1 ja 2 esitetty reiän korkeus
ja leveys.
Aseta ja kiinnitä laippakiinnike + reiän kansi porattuun reikään.
Kiinnitä poistoletkun toinen pää laippakiinnikkeeseen + reiän kanteen, joka on kiinnitetty seinään.
Kiinnitä poistoletkun toinen pää poistoletkun liittimeen ja sitten laitteen takapoistoliitäntään
(katso kuva 2).
1.
2.
3.
4.
MAX. 14" (36 cm)
MAX. 40" (102 cm)
20" (50 cm)
11.8" (30 cm)
5.9" (15 cm)
Kuva 2Kuva 1
Ikkunapaneelissa Ranskalaisten
ikkunoiden
puukehykseen
Seinässä:
suosittelemme
seinäosan
eristämistä sopivilla
eristysmateriaaleilla.
