5TR
KURULUM (DEVAMI)
Duvarda veya Pencerede Açılan Delikten Geçirme
Gerekli olması durumunda, Lokal Klima cihazınız yarı kalıcı olarak kurulabilir.
Not: Ünite kullanılmadığında, Egzoz Hortumunu duvar üzerindeki Flanş Sabitleyiciden çıkartın ve
paket içine dâhil edilmiş Delik Kapatıcıyı duvar üzerindeki deliği kapatmak için kullanın.

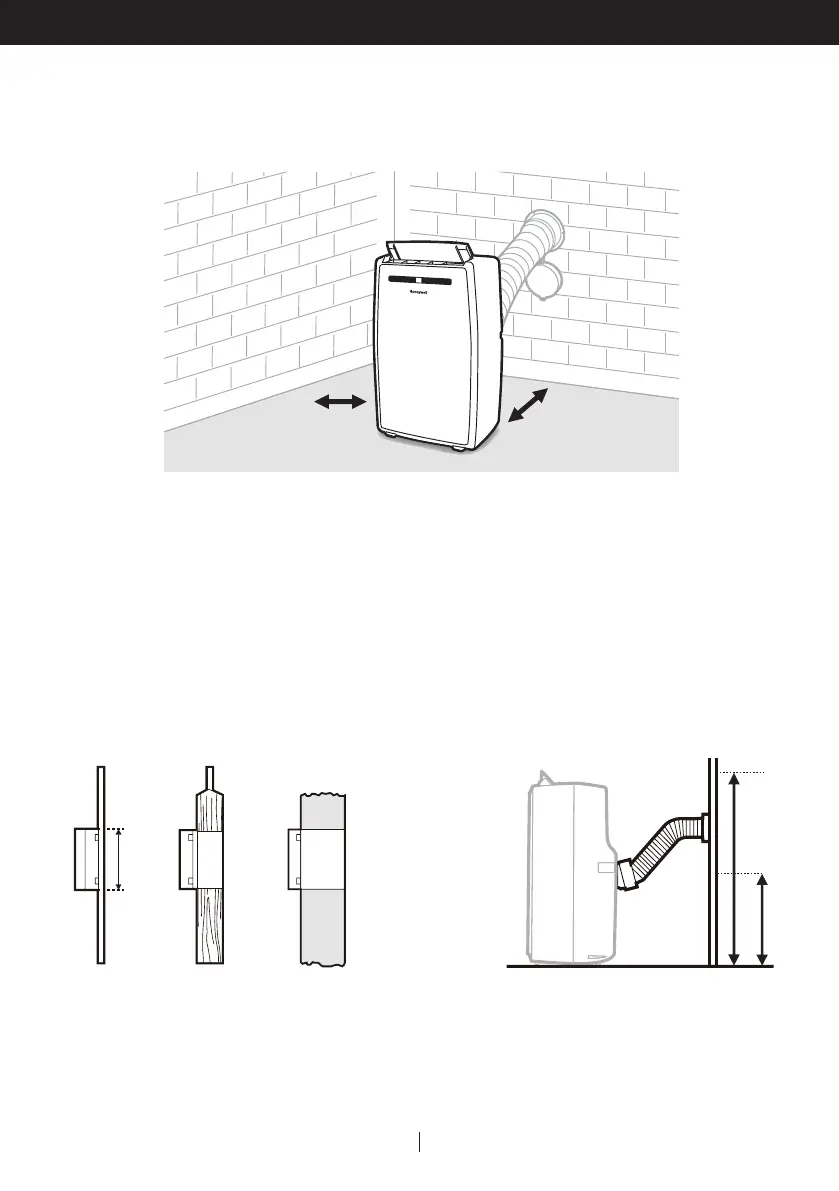

Dış duvar üzerinde veya pencere camında bir delik açın. Şekil 1 ve Şekil 2’de verilen yükseklik ve
ölçülere uyun.
Yeni açılan deliğe bir Flanş Sabitleyici + Delik Kapağı takın ve bağlayın.
Egzoz Hortumunun bir ucunu duvara monte edilen Flanş Sabitleyiciye + Delik Kapağına tutturun.
Egzoz Hortumunun diğer ucunu ise Egzoz Hortumu Konektörüne bağlayın ve ünitenin arka
kısmında bulunan egzoz çıkış kısmına takın (Şekil 2’ye bakın).
1.
2.
3.
4.
MAX. 14" (36 cm)
MAX. 40" (102 cm)
20" (50 cm)
11.8" (30 cm)
5.9" (15 cm)
Şekil 2Şekil 1
Cam
üzerinde
Fransız
penceresinin
ahşap panel
kısmı
Duvar üzerinde:
Uygun izolasyon
malzemesi ile
duvarın bu
bölümünün
izole edilmesini
öneririz.
