INSTALAÇÃO (CONTINUAÇÃO)
Através de um buraco perfurado na parede ou na janela
Se necessário, o seu ar condicionado local pode ser instalado de forma semipermanente.
Nota: Quando a unidade não está em utilização, retire o Tubo de exaustão do Acessório da aba na
parede e use a Tampa de abertura incluída para tapar o buraco na parede.

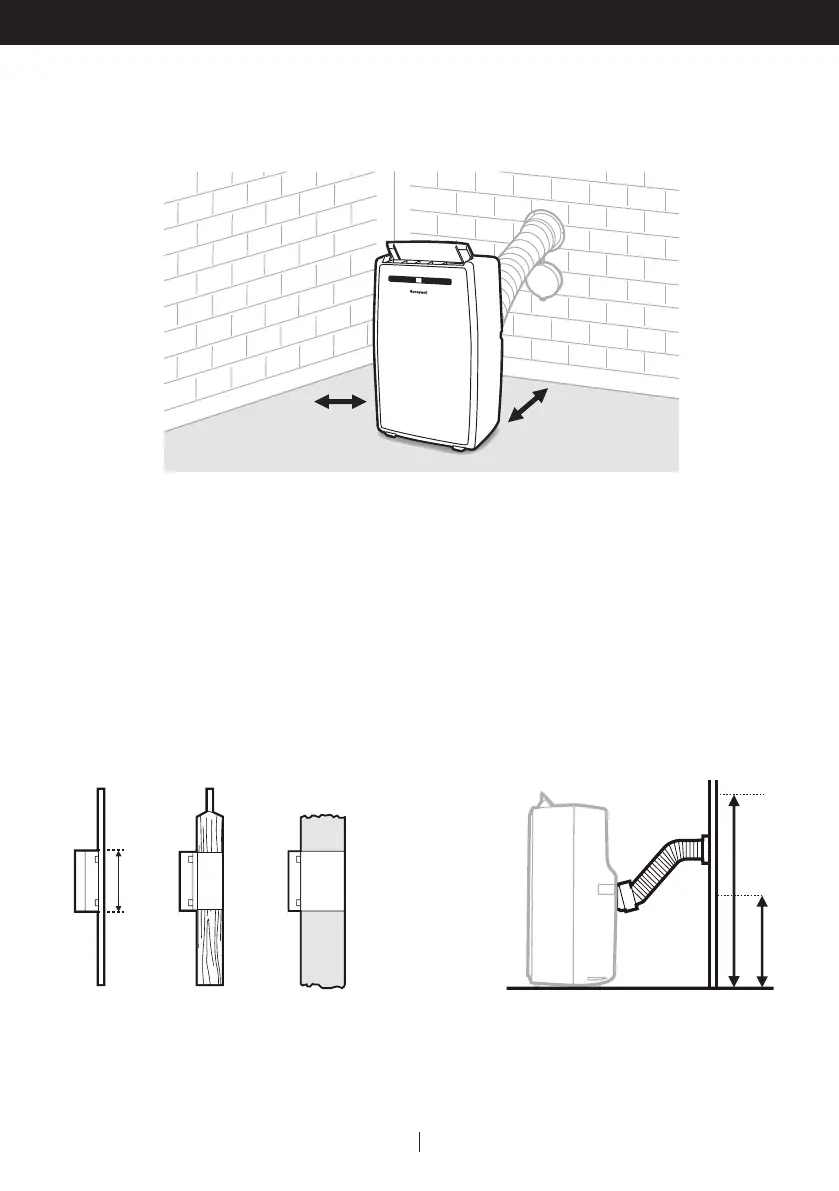

Perfure um buraco através de uma parede exterior ou através de uma janela. Respeite a altura e
as dimensões do buraco indicadas na Img. 1 e Img.2.
Introduza e fixe o Acessório da aba + Tampa da abertura no buraco recém-perfurado.
Fixe uma extremidade do Tubo de exaustão na Aba de instalação + Tampa de abertura fixadas
na parede.
Fixe a outra extremidade do Tubo de exaustão na Ligação do tubo de exaustão e depois na saída
do Exaustor traseiro da unidade (Ver Img. 2).
1.
2.
3.
4.
MAX. 14" (36 cm)
MAX. 40" (102 cm)
20" (50 cm)
11.8" (30 cm)
5.9" (15 cm)
Img.2Img.1
Na janela No rodapé
de madeira
de uma janela
francesa
Na parede:
recomendamos
o isolamento da
secção da parede
com materiais
de isolamento
adequados
