5DE
INSTALLATION (FORTSETZUNG)

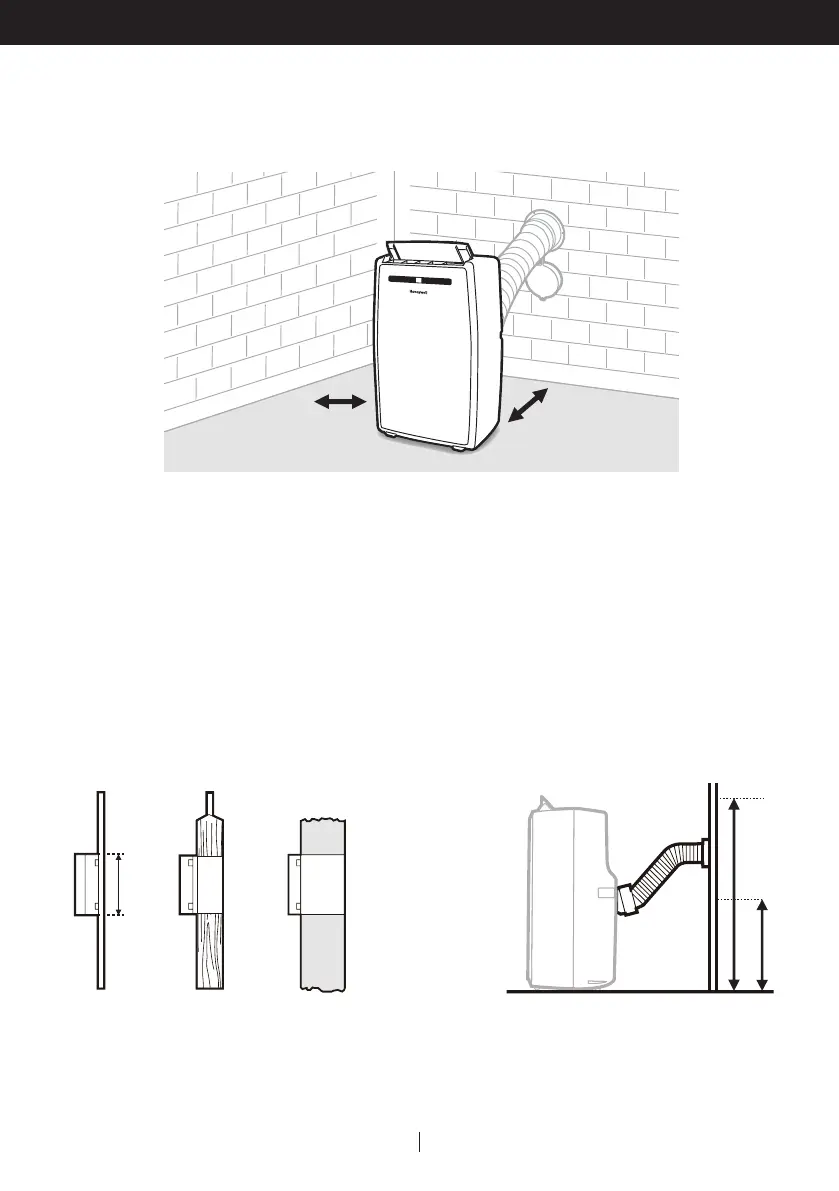

Durch ein gebohrtes Loch in der Wand oder im Fenster
Falls notwendig kann Ihre lokale Klimaanlange semipermanent installiert werden.
Hinweis: Wenn das Gerät nicht in Gebrauch ist, Abluftschlauch aus der Flanschbefestigung an der
Wand entfernen und mit der mitgelieferten Abdeckung das Loch in der Wand verschließen.
Ein Loch durch eine Außenwand oder eine Fensterscheibe bohren. Dabei Höhe und Maße des
Lochs, die in Abb.1 und Abb.2 angegeben werden, beachten.
Flanschbefestigung und Abdeckung des Durchführungslochs in das neu gebohrte Loch stecken
und befestigen.
Ein Ende des Abluftschlauchs in der Flanschbefestigung und Abdeckung des
Durchführungslochs installieren, die an der Wand angebracht worden ist.
Das andere Ende des Abluftschlauches am Abluftschlauchanschluss befestigen und dann auf
dem hinteren Abluftauslass des Gerätes (siehe Abb.2).
1.
2.
3.
4.
MAX. 40" (102 cm)
20" (50 cm)
11.8" (30 cm)
5.9" (15 cm)
Abb.2Abb.1
In der
Fensterscheibe
Im Holzrahmen
einer Veranda-/
Balkontür
In der Wand:
Wir empfehlen,
den Abschnitt
der Wand mit
geeignetem
Dämmstoff zu
isolieren
MAX. 14" (36 cm)
