ACTUADORES DE ACOPLAMIENTO DIRECTO CON MUELLE DE RECUPERACIÓN SERIE 3 NM
7 31-00141M—03

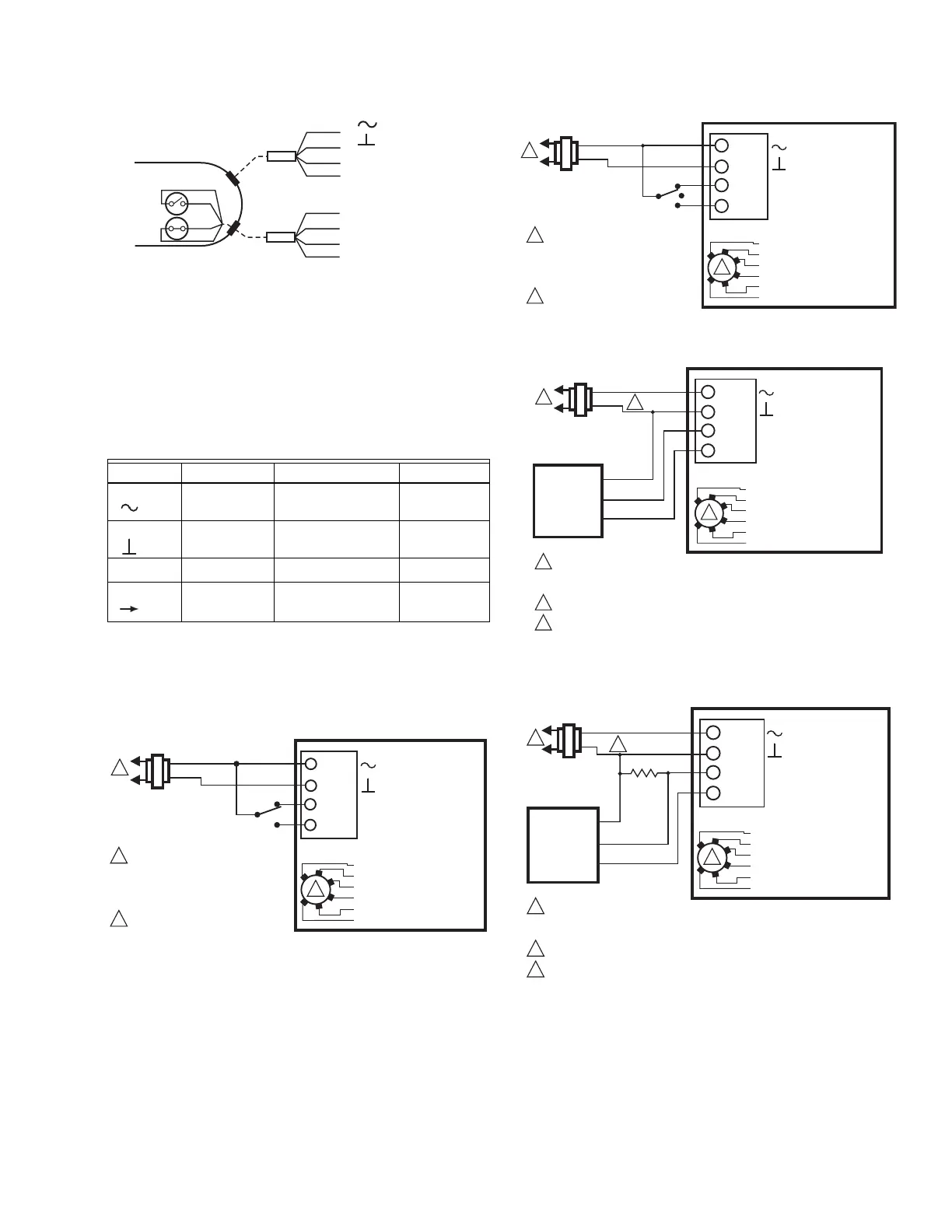

Fig. 11. Detalles de la instalación del cable.
Funcionamiento del conmutador
Gris/negro = normalmente abierta. Cerrada en un rango
de 80 grados a completamente abierta.
Azul/marrón = normalmente cerrada. Abierta en un rango
de 10 grados a completamente abierta.
1
No disponible en todos los modelos modulantes.
Consulte la Tabla 1.
2
Marrón para MS3103.
Modelos modulantes y flotantes
Fig. 12. Cableado para el control encendido-apagado de
un solo polo y dos posiciones (SPDT), MS75.
Fig. 13. Cableado para el control flotante, MS75.
Fig. 14. Cableado para el control proporcional
modulante (0/2 a 10 V CC), MS75 (se muestra) y MS71.
Fig. 15. Cableado para los controladores proporcionales
de 4 a 20 mA, MS75 (se muestra) y MS71.
Tabla 3. Detalles del cableado.
Cable Flotante Modulante Sylk
ROJO
alimentación alimentación alimentación
NEGRO
común común común
BLANCO
2
0° - 90° señal de control Bus S
MARRÓN
90° - 0°
retroalimentación
1
Bus S
ACTUADOR
CONMUTADORES SPST
CABLE
PRINCIPAL
ROJO
NEGRO
BLANCO
MARRÓN
CABLE DE
CONMUTADORES
AZUL
MARRÓN
GRIS
NEGRO
FEEDBACK O BIEN 90˚−0˚
+ O BIEN 0˚−90˚
SPDT
24 V CA
1
1
2
FUENTE DE ALIMENTACIÓN DE LA
LÍNEA DE TENSIÓN. PROPORCIONE
MEDIOS DE DESCONEXIÓN Y
PROTECCIÓN DE SOBRECARGA
SEGÚN SEA NECESARIO.
INSTALE EL INTERRUPTOR EN LA
POSICIÓN FLOTANTE.
MS37304
ACTUADOR
V
0° a 90°/MODULANTE
90° a 0°/RETROALIMENTACIÓN
2-10 V CC
10-2 V CC
0-10 V CC
10-0 V CC
FLOTANTE, ADELANTE
FLOTANTE, REVERSA
2
ROJO
NEGRO
MARRÓN
BLANCO
CLASE 2
1
MS37319
V
4
3
1
2
2
ACTUADOR
0° a 90°/MODULANTE
90° a 0°/RETROALIMENTACIÓN
2-10 V CC
10-2 V CC
0-10 V CC
10-0 V CC
FLOTANTE, ADELANTE
FLOTANTE, REVERSA
ROJO
NEGRO
MARRÓN
BLANCO
1
2
FUENTE DE ALIMENTACIÓN DE LA
LÍNEA DE TENSIÓN. PROPORCIONE
MEDIOS DE DESCONEXIÓN Y
PROTECCIÓN DE SOBRECARGA
SEGÚN SEA NECESARIO.
INSTALE EL INTERRUPTOR EN LA
POSICIÓN FLOTANTE.
24 V CA
CLASE 2
0/2 A 10 V CC
CONTROLADOR
PROPORCIONAL
1
1
2
3
2
FUENTE DE ALIMENTACIÓN DE LA LÍNEA DE TENSIÓN. PROPORCIONE
MEDIOS DE DESCONEXIÓN Y PROTECCIÓN DE SOBRECARGA SEGÚN SEA
NECESARIO.
SUMINISTRO DE 24 V CC ACEPTABLE.
COLOQUE EL INTERRUPTOR EN MODULANTE SI ESTÁ DISPONIBLE.
V
–
+
RETROALI-
MENTACIÓN
4
3
1
2
MS37320
3
ACTUADOR
0° a 90°/MODULANTE
90° a 0°/RETROALIMENTACIÓN
2-10 V CC
10-2 V CC
0-10 V CC
10-0 V CC
FLOTANTE, ADELANTE
FLOTANTE, REVERSA
ROJO
NEGRO
MARRÓN
BLANCO
24 V CA
CLASE 2
1
2
V
–
+
RETROALI-
MENTACIÓN
4
3
1
2
MS37321
3
ACTUADOR
0° a 90°/MODULANTE
90° a 0°/RETROALIMENTACIÓN
2-10 V CC
10-2 V CC
0-10 V CC
10-0 V CC
FLOTANTE, ADELANTE
FLOTANTE, REVERSA
ROJO
NEGRO
MARRÓN
BLANCO
1
2
3
FUENTE DE ALIMENTACIÓN DE LA LÍNEA DE TENSIÓN. PROPORCIONE
MEDIOS DE DESCONEXIÓN Y PROTECCIÓN DE SOBRECARGA SEGÚN SEA
NECESARIO.
SUMINISTRO DE 24 V CC ACEPTABLE.
COLOQUE EL INTERRUPTOR EN MODULANTE SI ESTÁ DISPONIBLE.
0/2 A 10 V CC
CONTROLADOR
PROPORCIONAL
24 V CA
CLASE 2
