ACTUADORES DE ACOPLAMIENTO DIRECTO CON MUELLE DE RECUPERACIÓN SERIE 3 NM
31-00141M—03 6
7. Con una llave de 10 mm, ajuste bien el acoplamiento
del eje en el eje del regulador aplicando un par
máximo de 106 lb-in (12 Nm).
NOTA: Consulte la Fig. 8 para obtener información
sobre el montaje adecuado en un eje de
regulador cuadrado.

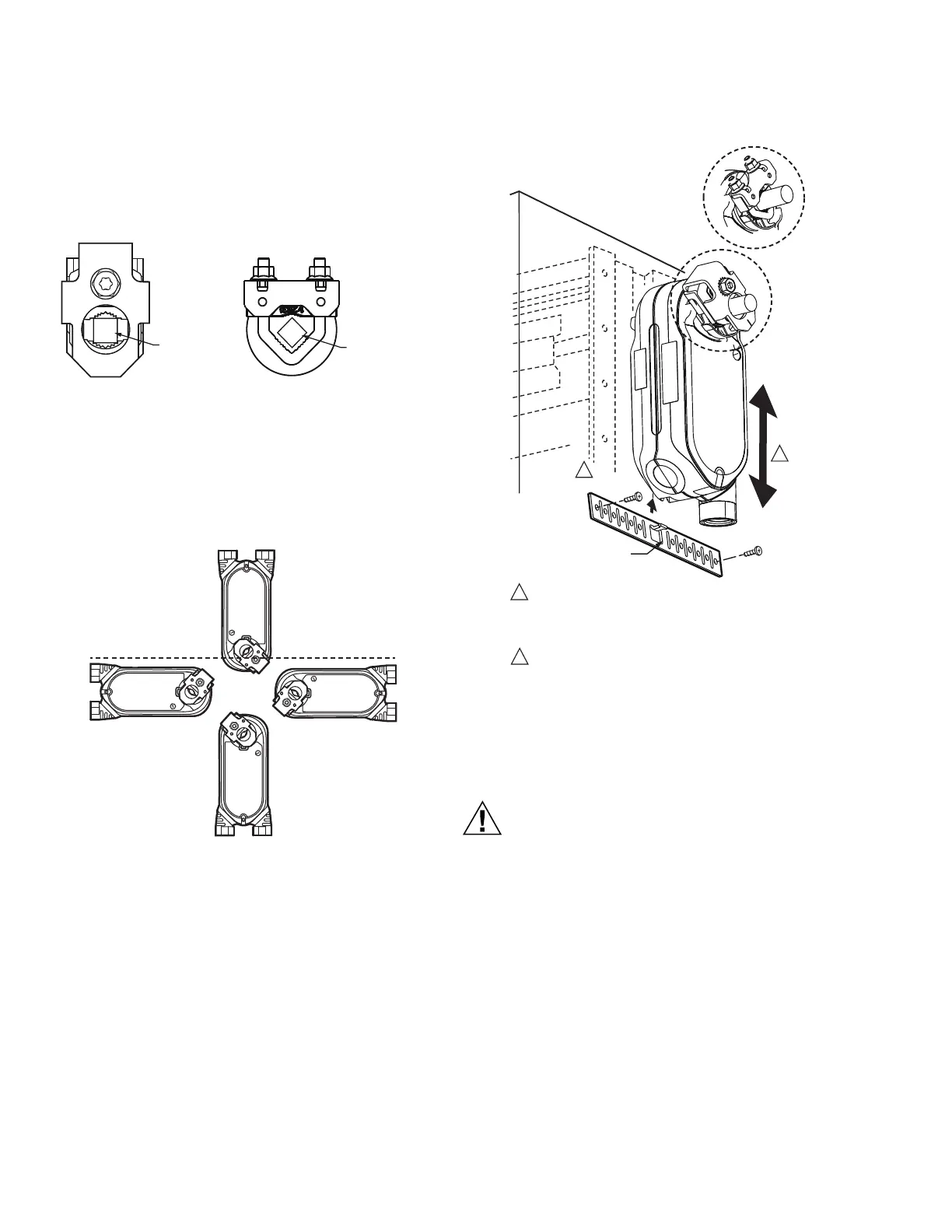

Fig. 8. Montaje adecuado en un eje de regulador
cuadrado.
Para alcanzar la clasificación de protección de ingreso de
IP54, el actuador debe montarse según la Fig. 9. La
clasificación IP54 se aplica a todas las posiciones de
montaje, excepto a la posición con cable ascendente
(cruzado) Fig. 9.
Fig. 9. Montaje del actuador para el cumplimiento de IP.
Fig. 10. Montaje del actuador en la carcasa del
regulador.
CABLEADO
Peligro de daños al equipo o descarga eléctrica.
Desconecte todas las fuentes de alimentación
antes de la instalación.
Los motores con interruptores auxiliares pueden
tener más de una desconexión.
IMPORTANTE
Todo el cableado debe cumplir con los códigos, las
ordenanzas y las regulaciones eléctricas locales.
EJE DE COMPUERTA
EJE DE COMPUERTA
MS37467
POSICIÓN CON CABLE
ASCENDENTE IP50
POSICIONES
REGULARES IP54
1
2
ASEGÚRESE DE QUE EL CONJUNTO DE MONTAJE EVITA LA
ROTACIÓN DEL ACTUADOR Y PERMITE QUE SE DESLICE POR
EL EJE INDICADO. SI ESTÁ DEMASIADO APRETADO, LA UNIÓN
RESULTANTE PUEDE DAÑAR EL ACTUADOR O REDUCIR LA
SALIDA DE PAR.
SE PUEDE DOBLAR EL SOPORTE PARA PERMITIR EL MONTAJE
DEL ACTUADOR EN LA SUPERFICIE DE MONTAJE EN PARALELO.
SOPORTE
Detalles con perno en U
1
2
