ACTUADORES DE ACOPLAMIENTO DIRECTO CON MUELLE DE RECUPERACIÓN SERIE 3 NM
31-00141M—06 2
Coeficientes de humedad:
 De 5 % a 95 % de humedad relativa (HR), sin
condensación
Interruptores auxiliares (dos SPST):
 Interruptores fijos a 10 y 80 grados
 Carga de res. de 125 V CA, 1 A
Montaje. adaptador de eje autocentrado (acoplamiento
del eje):
 Ejes del regulador redondos: 9 a 16 mm (3/8 a 5/8 de
pulg.)
 Ejes del regulador cuadrados: 6 a 13 mm (1/4 a
1/2 pulg.)
 El par de ajuste nominal para el tornillo del adaptador
de eje con centrado automatico es de 12 Nm (105
libras-pulgada).
Montaje: Adaptador de eje sin centrado automático:
 Ejes de compuerta redondos: 6 a 19 mm (1/4 3/4 de
pulg.)
 Ejes de compuerta cuadrados: 6 a 13 mm (1/4 a
1/2 pulg.)
 El par de apriete nominal de los tornillos de adaptador
de eje sin centrado automático es de 7 Nm (62 libras-
pulgada).
Longitud mínima del eje del regulador:
 83 mm (3,25 pulg.) recomendada para adaptador de
eje con centrado automático.
 75 mm 83 pulg.) recomendada para adaptador de eje
sin centrado automático.
Cronometraje del muelle por recuperación (en la carga
nominal):
 <25 segundos a -22 °F a 150 °F (de -30 °C a 65 °C)
<60segundos a -40°F a -22°F (de -40°C a -30°C)
Especificación del cable:
 Cable de alimentación: clasificación plenum, 3 ft
(0,914 m) de longitud desde el extremo de la cubierta
de acceso, 18 AWG
 Cable de interruptor: clasificación de artefacto, 3 ft
(0,914 m) de longitud desde el extremo de la cubierta
de acceso, 18 AWG

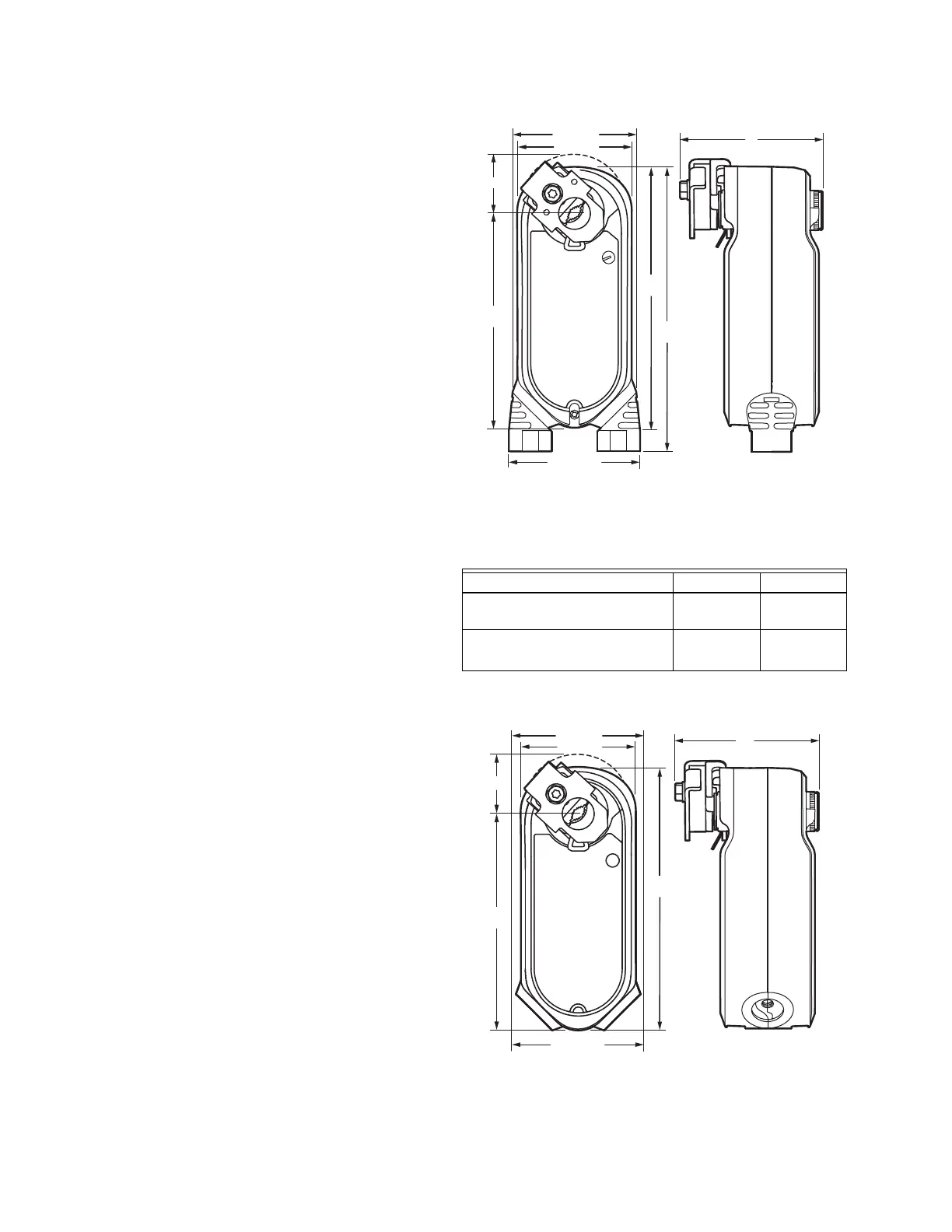

Fig. 1. Plano dimensional del actuador en in (mm).
Consulte la Tabla 2 para conocer las dimensiones A y B.
1
Para semieje.
Fig. 2. Plano dimensional del actuador sin el conducto
en in (mm). Consulte la Tabla 2 para conocer las
dimensiones A y B.
Tabla 2. Adaptadores del eje.
Tipo de adaptador del eje A B
Adaptador autocentrado
3,54 in
(90 mm)
1,54 in
(39 mm)
Adaptador sin centrado
automático
79 mm
(3,11 pulg.)
40 mm
1
(1,57 pulg.)
M37461
2-7/8 (72)
B
3-17/64 (83)
6-1/2
(164)
7
(179)
A
5-3/8
(137)
3-1/8 (78)
M37351
2-7/8 (72)
B
3-17/64 (83)
6-1/2
(164)
A
5-3/8
(137)
3-1/8 (78)
