Serie RTH6350/RTH6450
23 69-2416ES—05
About your new thermostat
SETUP CABLEADO ASSISTANCE TROUBLESHOOTING

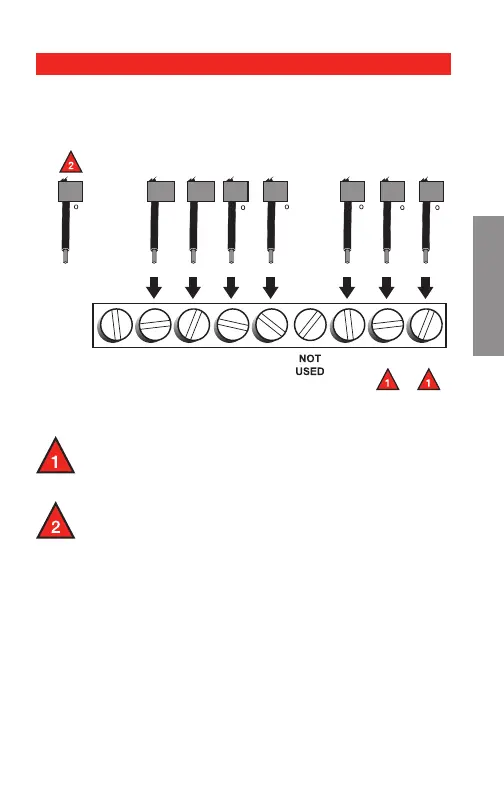

Cableado—sistemas convencionales
Si las etiquetas no coinciden con las letras del
termostato, controle el cuadro de la derecha y conecte
el terminal como se ilustra aquí (ver notas más abajo).
En caso de conectar los cables tanto al terminal
R como al Rc, quite el puente metálico (vea la
página 12).
No use los cables C, X ni B. Coloque cinta
aisladora en los extremos desnudos del cable.
MSCR31274A
Y2C
Y2 W2 GW YR
R
4M
V
RHY1
H
W1
B
XF
RYW
c
Rc
W2
No
Conecte
