7 69-2715EF—07
Installation de votre thermostat
Câblage (système à thermopompe -
suite)
c Dans l’image à droite, cochez la case
à côté de chaque connexion. Vous
utiliserez cette liste de vérification à
l’étape 9.
d Vérifiez que le fil est bien attaché en
tirant délicatement dessus.
e Répétez les étapes a–d pour tous les
autres fils.
Remarque : Si l’ancien thermostat a
des fils séparés sur Aux et E, utilisez un
serre-fil pour attacher les deux fils à un
fil séparé. Faites glisser ce troisième fil
dans la borne W2Aux/E.
f Poussez tout excédent de fil dans
l’ouverture mural une fois tous les fils
installés.
g Passez à la page 8.
Les étiquettes ne correspondent
pas? Reportez-vous au code
de câblage alternatif aux
pages 78.
Important!
Cochez la case pour chaque
fil que vous connecter.
Vous aurez besoin de cette
information à l’étape 9.
C
K
Rc
R
W-O/B
Y
G
W2-
Aux/E
Y2
L

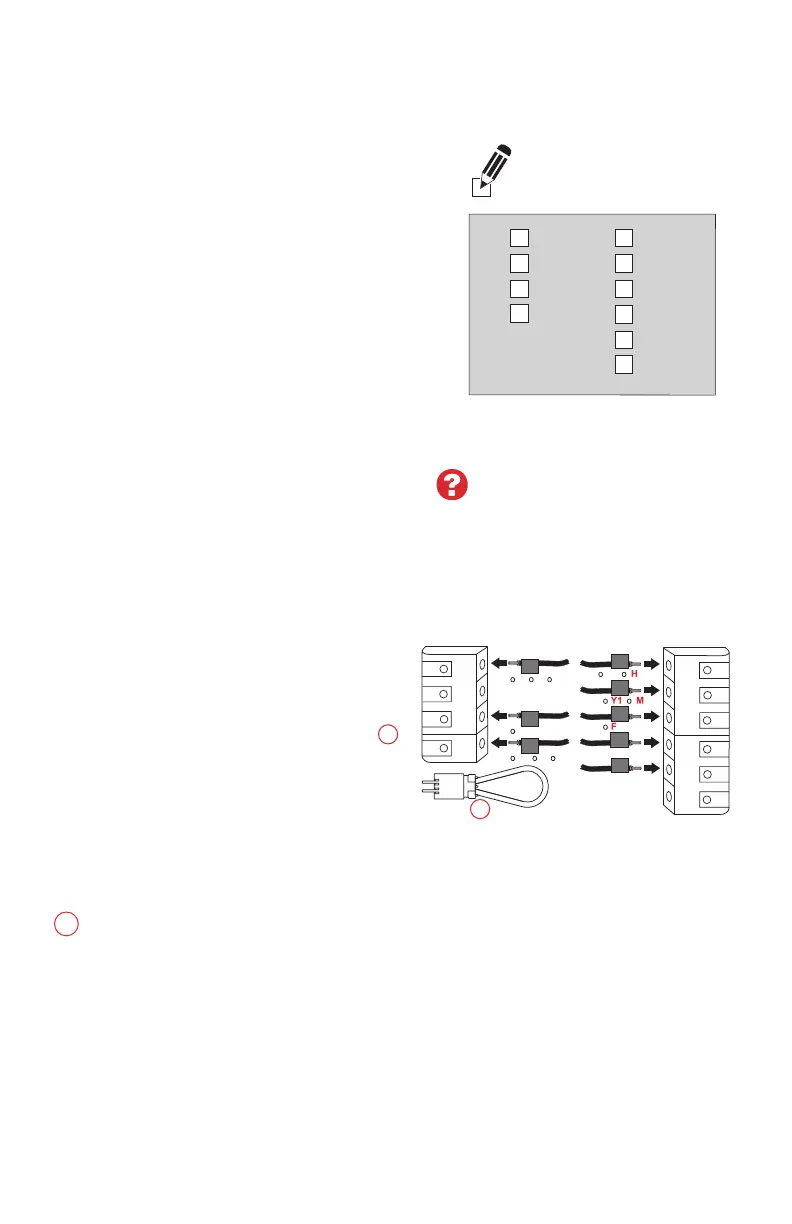

Câblage alternatif (système
conventionnel)
Utilisez ceci si vos étiquettes de
fils ne correspondent pas aux
références de bornes.
Remarque : Vous devez avoir un fil
C ou un fil équivalent. Consultez la
page 5.
Code de câblage alternatif (système conventionnel)
1
• Si un fil R et Rc sont présents, débranchez la boucle de raccordement en tirant
sur la boucle.
• Si votre ancien thermostat a des fils R et RH, branchez le fil R à la borne Rc, le
fil RH à la borne R, et débranchez la boucle de raccordement.
C
R
W
Y
G
1
1
C
K
Rc
R
W-
O/B
Y
G
W2-
Y2
L
W1
W2
Y2
RH
4
V
Rc
R
C1
X
B
