5

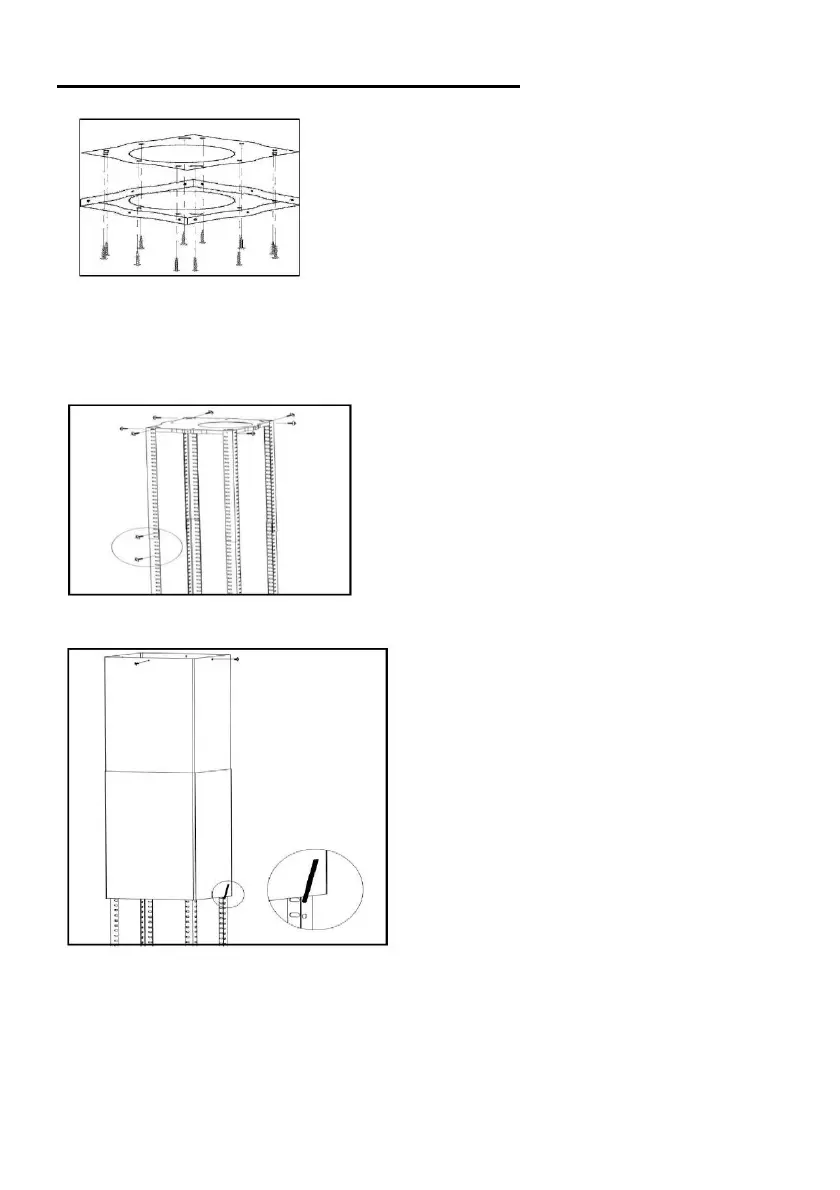

ANLEITUNGEN FÜR DIE DECKENMONTAGE
1) Halten Sie das Aufhängeblech an die Decke und
markieren Sie die Schraubenlöcher.
Das Aufhängeblech muss sicher an der Decke
befestigt werden.
⚫ 11 x ST6 (40 mm) Schrauben für Holzdecken.
⚫ 8 x Dehnschrauben für Holzdecken.
2) Die Winkeleisen mithilfe der 8 x M5-Schrauben
am Aufhängeblech befestigen.
3) Die Winkeleisen auf die erforderliche Höhe
bringen und dann mit den 16 x M5-Schrauben,
Muttern und Metallunterlegscheiben an der
gewünschten Position befestigen.
⚫ WICHTIG: Die Winkeleisen müssen MINDESTENS 100 mm überlappen.
4) Wenn die Abzugshaube die Abluft ins
Freie entlässt, müssen Sie nun den
Abluftschlauch an den Deckenadapter
anschließen.
Befestigen Sie den oberen Abzug mithilfe
der vier (4) Blechschrauben am Aufhän-
geblech.
Schieben Sie den oberen Abzug auf die
Winkeleisen und heben Sie ihn an, bis er
direkt unter dem unteren Abzugsab-
schnitt sitzt.
