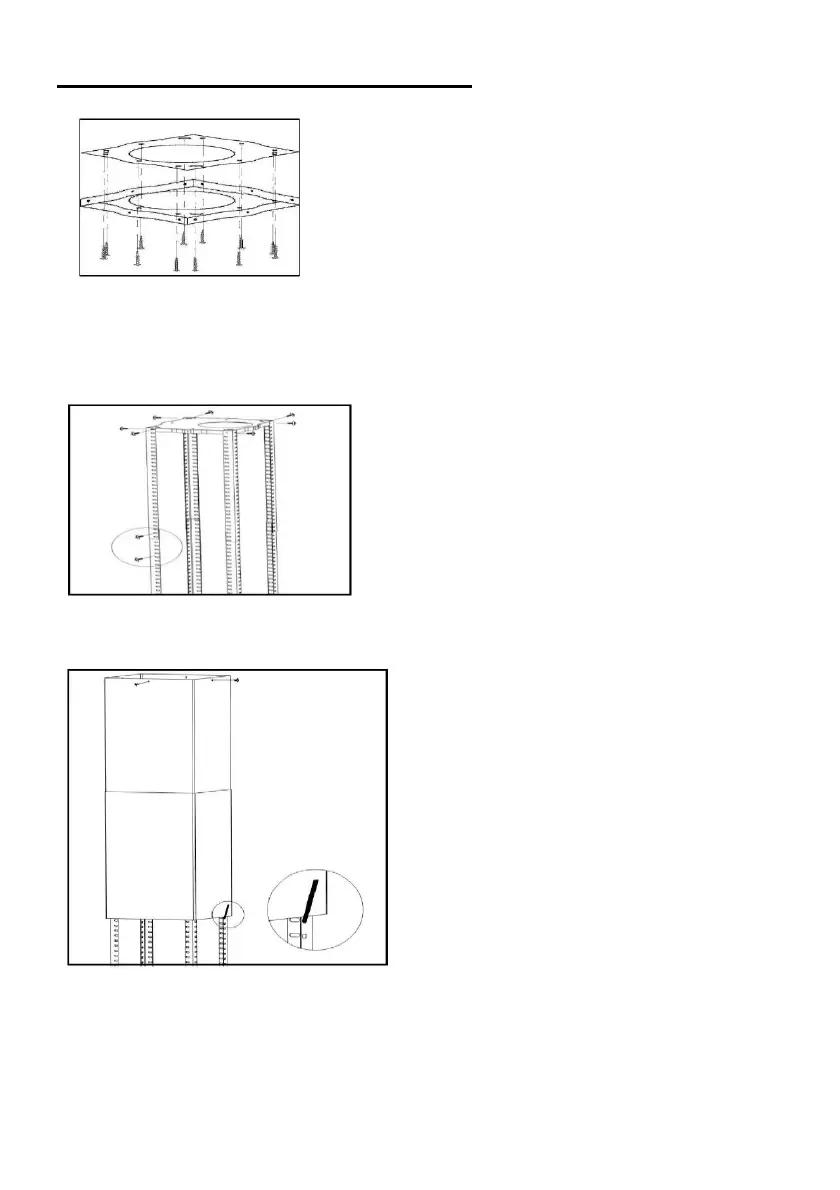

INSTALLATIE MET PLAFONDMONTAGE
1) Plaats de ophangplaat tegen het plafond en
markeer de positie van de schroefgaten.
De ophangplaat moet stevig aan het plafond worden
bevestigd,
⚫ 11 x schroeven ST6 (40 mm) voor houten plafond
⚫ 8 x expansiebouten voor betonnen plafond
2) Bevestig de hoekijzers aan de ophangplaat;
gebruik hiervoor de 8 M5-schroeven.
3) Verleng de hoekijzers tot de benodigde hoogte
en bevestig ze op hun plaats met de 16 M5-
schroeven en moeren met metalen
onderlegringen.
⚫ BELANGRIJK: De hoekijzers moeten een overlap hebben van TEN MINSTE 100
mm.
4) Als uw afzuigkap in afzuigmodus
gebruikt gaat worden, moet u nu de
luchtkanaalslang op de plafondadapter
aansluiten.
Bevestig de bovenste afvoerpijp aan de
ophangplaat; gebruik hiervoor de 4 zelftap-
pende schroeven.
Schuif de onderste afvoerpijp over de
hoekijzers en breng hem omhoog tot vlak
onder de bovenste afvoerpijp.
