Brukerhåndbok for HP Pavilion MX75-skjerm
Filename: M0075N.doc Title: HP-Print2k.dot
Template: HP-Print2K.dot Author: Ann Schmidt Last Saved By: Theresa Zimmerman
Revision #: 107 Page: 24 of 34 Printed: 10/12/00 03:09 PM
Pinnetildelinger

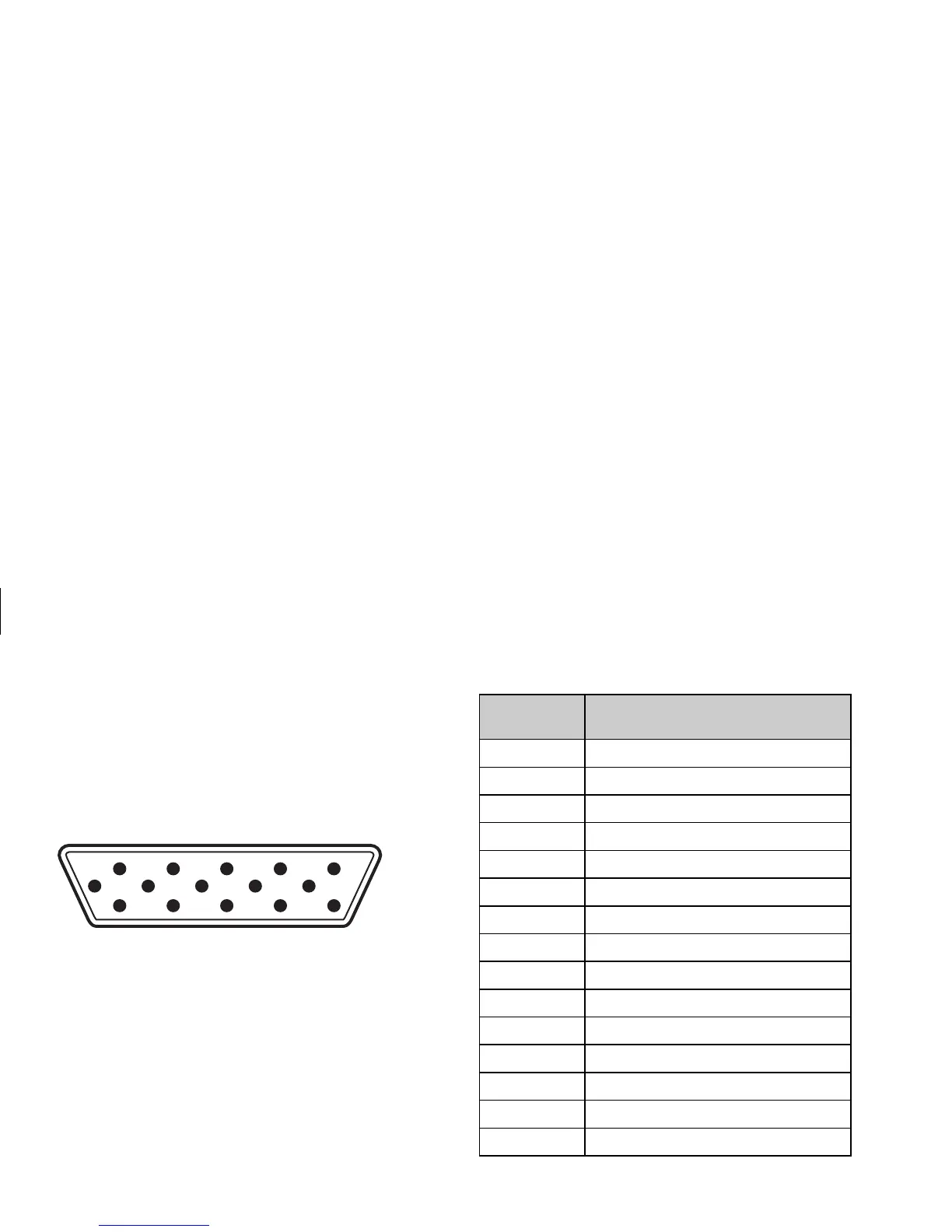

Denne tegningen viser 15-pinners D-sub
hannvideokontakt til bruk på multimedieskjermen
HP Pavilion MX75. Tabellen viser
pinnetildelingen.
51
15
11
6
10
Merk:
På grunn av stadige forbedringer av produktene,
kan pinnetildelingen endres uten forvarsel.
Pinnenu
mmer
Tildeling
1 Rødt innsignal for video
2 Grønt innsignal for video
3 Blått innsignal for video
4 Jord
5
J
J
o
o
r
r
d
d
6 Rød video jord (retur)
7 Grønn video jord (retur)
8 Blå video jord (retur)
9 Uavhengig
10 Uavhengig eller jord
11 Jord
12 Data
13 Horisontal synkronisering
14 Vertikal synkronisering
15 Dataklokke
