HPI Racing Blitz - Page 15

15
5.5
mm
7
mm
5.5
mm
7
mm
Z352
Button Head Screw M3x8mm
Flachkopfschraube M3x8mm
Vis tête ronde M3x8mm
ナベネジM3x8mm
Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8m
m
Vis tête ronde M3x8mm
ナベネジM3x8mm
1/2
3
Z950
Cross Wrench
Kreuzschlüssel
Clé en croix


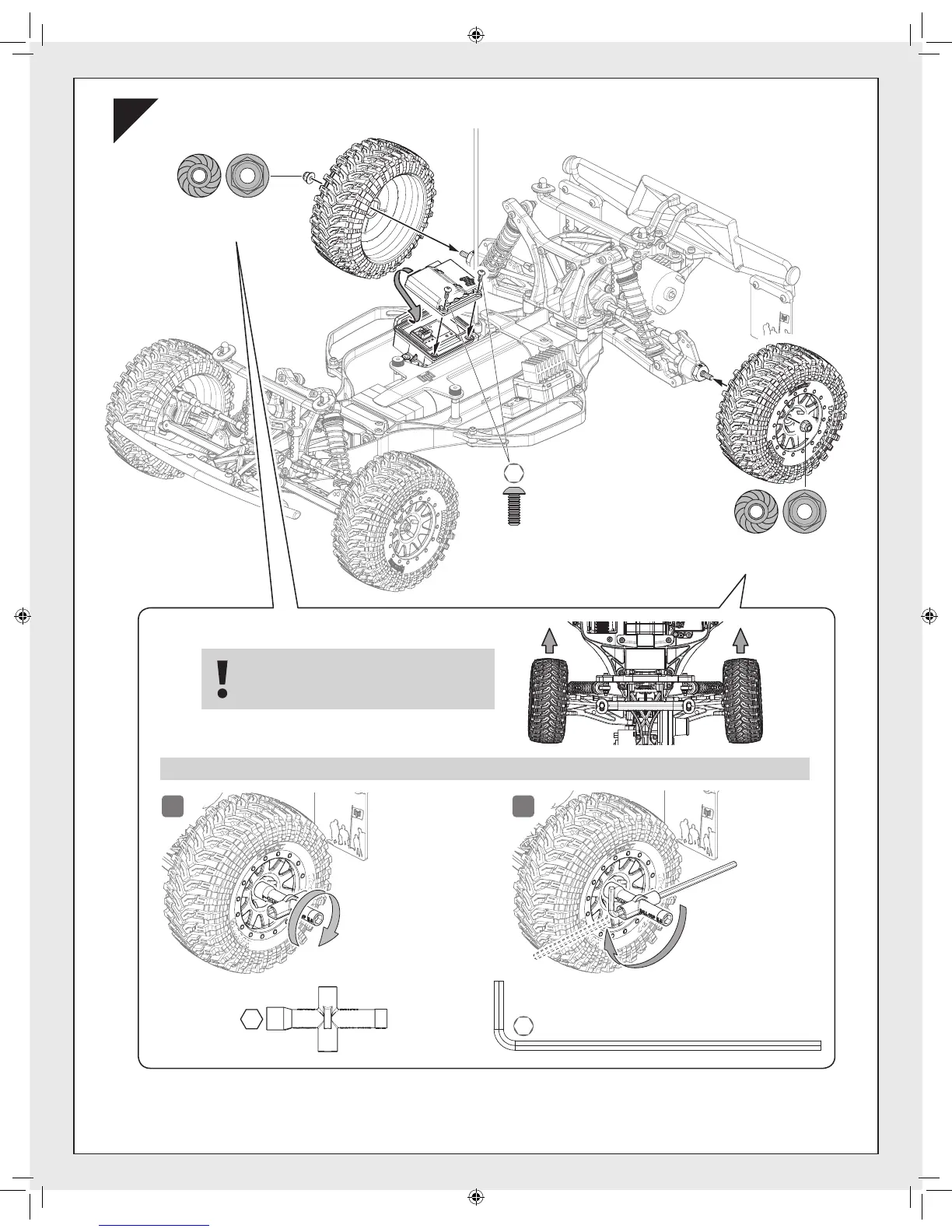

Note direction of left and right tires.
Achten Sie auf die Laufrichtung der rechten und linken Reifen.
Notez bien la direction des pneus gauches et droits.

103908
SERRATED FLANGE LOCK NUT M4 x10.8mm
GERIFFELTE STOPPMUTTER MIT FLANSCH M4x10.8mm
ÉCROU CRANTÉ À BRIDE M4x10.8mm
セレーテッドフランジロックナットM4x10.8mm
103908
SERRATED FLANGE LOCK NUT M4 x10.8mm
GERIFFELTE STOPPMUTTER MIT FLANSCH M4x10.8mm
ÉCROU CRANTÉ À BRIDE M4x10.8mm
セレーテッドフランジロックナットM4x10.8mm
103908
SERRATED FLANGE LOCK NUT M4 x10.8mm
GERIFFELTE STOPPMUTTER MIT FLANSCH M4x10.8mm
ÉCROU CRANTÉ À BRIDE M4x10.8mm
セレーテッドフランジロックナットM4x10.8mm
103908
SERRATED FLANGE LOCK NUT M4 x10.8mm
GERIFFELTE STOPPMUTTER MIT FLANSCH M4x10.8mm
ÉCROU CRANTÉ À BRIDE M4x10.8mm
セレーテッドフランジロックナットM4x10.8mm
Allen Wrench
Inbusschlüssel
Clé Allen

103910
3mm
3
mm
1
2
Tighten locknut all the way.
Ziehen Sie die Mutter vollständig an.
Serrez l’écrou à fond.

Tghten 1/2 turn.
Ziehen Sie die Mutter 1/2.
Serrez-le d’1/2 tour.

Rear Hinten Arrière 
2
mm
