25

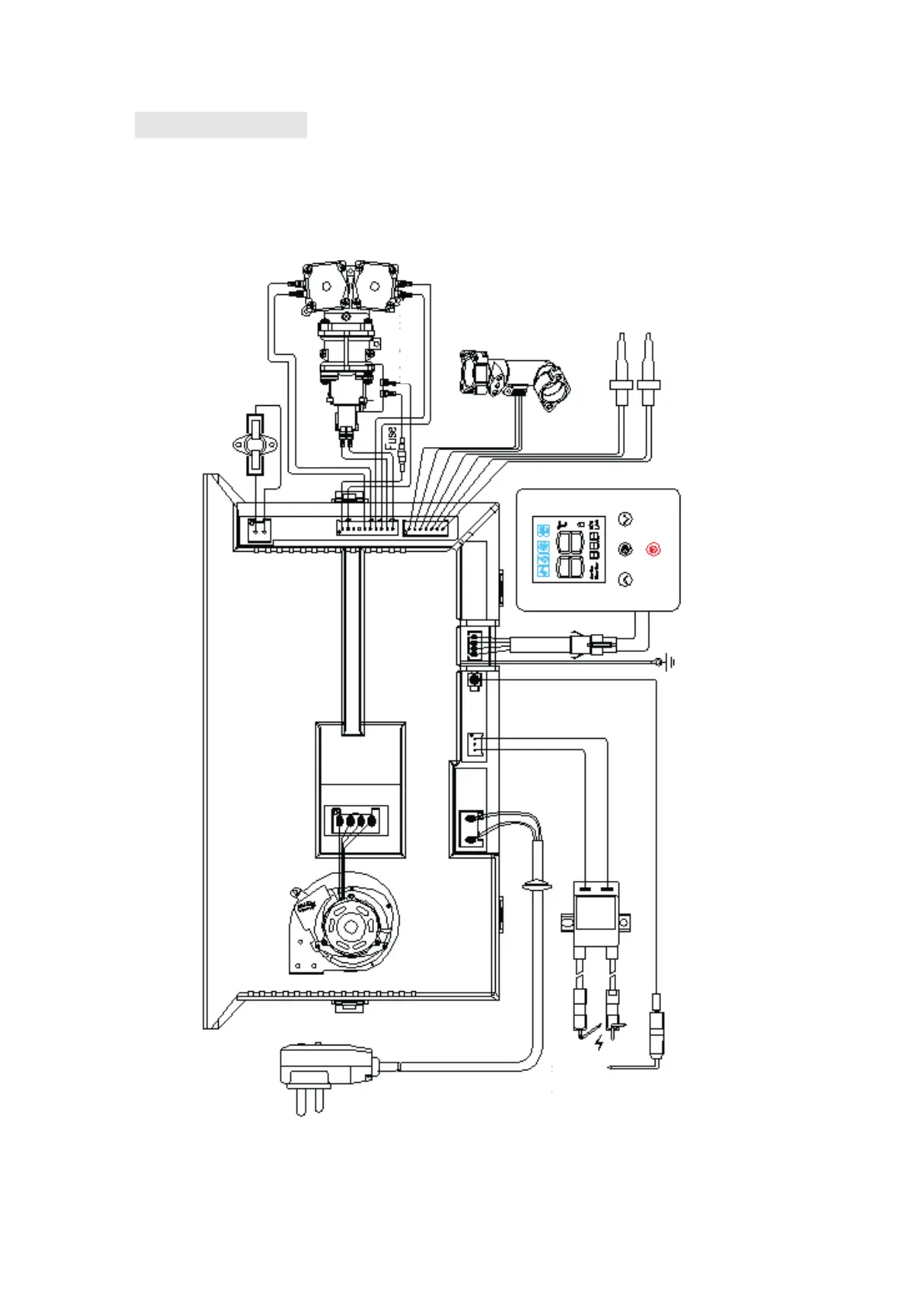

Schéma électrique
※Si changement, pas d'avis
Puissance
d' entrée
120 VAC/220 VAC
,
50Hz/60Hz
Thermostat
DC Fan
Vanne de gaz
Vanne de
gaz principale
Capteur de flux d'eau
Allumeur
Capteur de température de sortie d'eau
Capteur de température d'entrée d'eau
Détection de flamme
GND
Afficher
Vanne de
séparation
de gaz_1
Vanne de
séparation
de gaz_2
