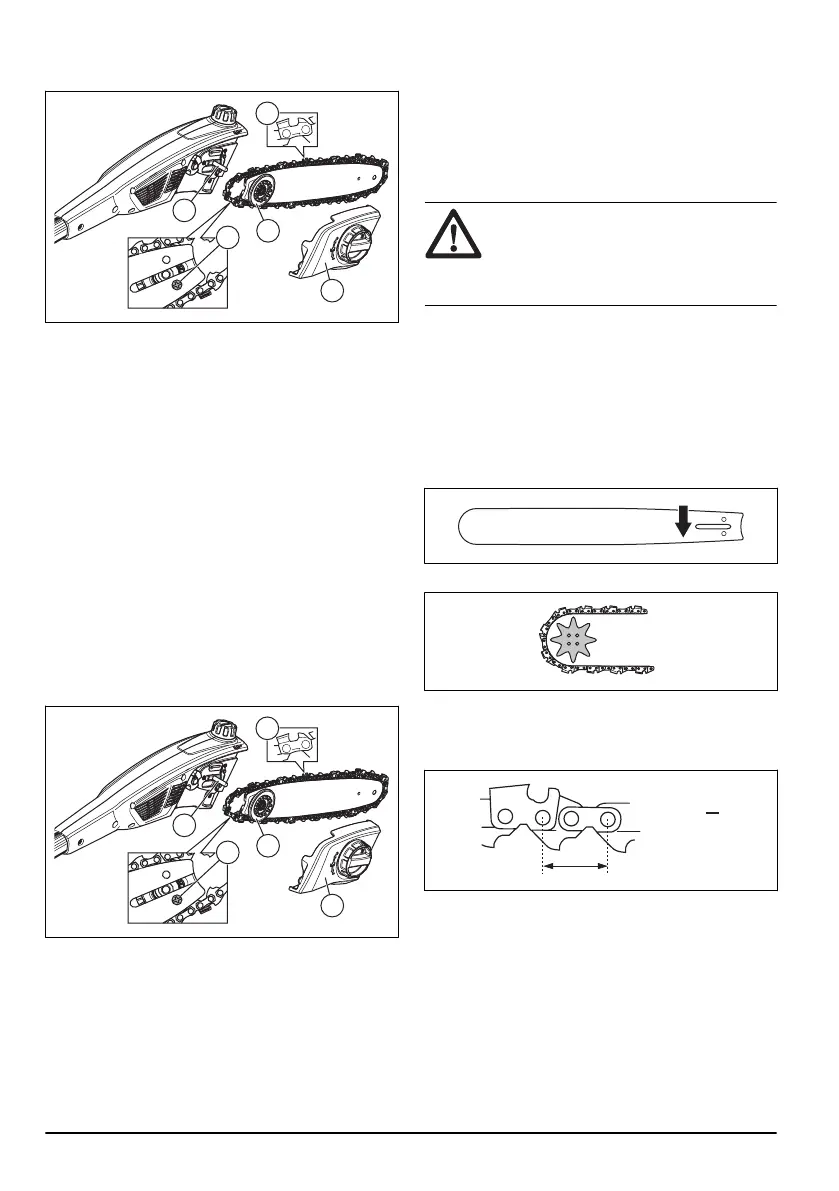

1. Obrócić pokrętło blokujące w lewo i zdjąć pokrywę
ochronną (A).
A
B
E
D
C
2. Zdjąć prowadnicę z zamontowanym łańcuchem piły.
3. Zdjąć łańcuch piły z prowadnicy.
4. Wykręcić śrubę (D) i zdjąć zębatkę. Trzymać
zębatkę w pobliżu.
5. Przykręcić zębatkę śrubą (D) do nowej prowadnicy.
6. Włożyć łańcuch piły w rowek prowadnicy.
7. Zamontować prowadnicę i zębatkę (B) na sworzniu
prowadnicy (E).
8. Założyć łańcuch piły wokół zębatki napędowej.
Upewnić się, że zęby tnące są skierowane w
kierunku przeciwnym do zębatki napędowej (C).
9. Zamontować pokrywę ochronną (A) i przekręcić
pokrętło blokujące w prawo.
10. Naciągnąć łańcuch pilarki. Instrukcje, patrz
Regulacja napięcia łańcucha piły na stronie 451 .
Wymiana łańcucha piły
1. Obrócić pokrętło blokujące w lewo i zdjąć pokrywę
ochronną (A).
A
B
E
D
C
2. Zdjąć prowadnicę z zamontowanym łańcuchem piły.
3. Zdjąć łańcuch piły z prowadnicy.
4. Włożyć nowy łańcuch piły w rowek prowadnicy.
5. Zamontować prowadnicę i zębatkę (B) na sworzniu
prowadnicy (E).
6. Założyć łańcuch piły wokół zębatki napędowej.
Upewnić się, że zęby tnące są skierowane w
kierunku przeciwnym do zębatki napędowej (C).
7. Zamontować pokrywę ochronną (A) i przekręcić
pokrętło blokujące w prawo.
8. Naciągnąć łańcuch pilarki. Instrukcje, patrz
Regulacja napięcia łańcucha piły na stronie 451 .
Ostrzenie łańcucha piły
Informacje na temat prowadnicy i łańcucha
OSTRZEŻENIE: W trakcie
konserwacji łańcucha należy używać
rękawic ochronnych. Łańcuch pilarki, który
się nie porusza, może również spowodować
obrażenia.
Wymienić zużytą lub uszkodzoną prowadnicę lub
łańcuch na elementy zalecane przez Husqvarna. Jest to
konieczne, aby zachować funkcje bezpieczeństwa
produktu. Patrz
Akcesoria na stronie 456 , aby zapoznać
się z listą zalecanych zamiennych prowadnic oraz
łańcuchów.
• Długość prowadnicy, cale/cm. Informacje o długości
prowadnicy można zazwyczaj znaleźć na jej tylnym
końcu.
• Ilość zębów na zębatce końcówki prowadnicy (T).
• Podziałka łańcucha, cale. Końcówka prowadnicy i
zębatka napędowa łańcucha pilarki muszą być
dostosowane do odległości między ogniwami
prowadzącymi.
PITCH =
D
D
2
448
707 - 008 - 06.04.2021

Husqvarna 120iTK4-P Specifications

General

Battery Type	Li-Ion
Battery Voltage	36 V
Weight (excluding battery)	3.4 kg
Chain Speed	10 m/s
Telescopic Tube	Yes
Power Source	Battery
Max Cutting Diameter	15 cm
Maximum Reach	4 m
Chain Pitch	1/4 inch
