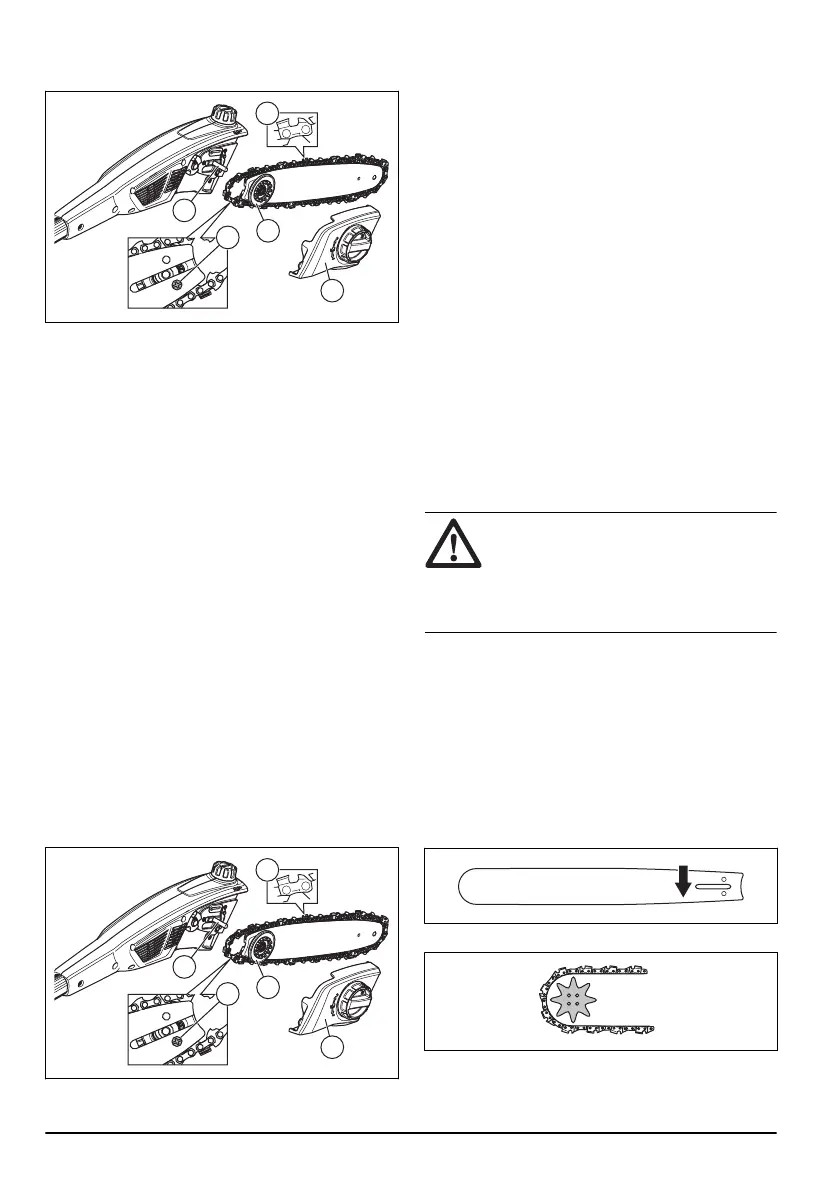

1. Завъртете фиксатора обратно на часовниковата
стрелка и махнете предпазния капак (A).
A
B
E
D
C
2. Махнете направляващата шина заедно със
закрепената верига за моторен трион.
3. Махнете веригата за моторен трион от
направляващата шина.
4. Махнете болта (D) и предавката. Дръжте
предавката наблизо.
5. Поставете предавката с болта (D) към новата
направляваща шина.
6. Поставете веригата за моторния трион в жлеба
на направляващата шина.
7. Поставете направляващата шина и предавката
(B) към щифта на направляващата шина (E).
8. Поставете веригата за моторния трион около
задвижващия венец. Уверете се, че режещите
зъби сочат в посока, обратна на задвижващия
венец (C).
9. Поставете защитния капак (A) и завъртете
фиксатора по часовниковата стрелка.
10. Затегнете веригата за моторен трион.
Инструкции можете да видите в
За регулиране на
обтягането на веригата за моторния трион на
страница 555
.
Смяна на веригата за моторния
трион
1. Завъртете фиксатора обратно на часовниковата
стрелка и махнете предпазния капак (A).
A
B
E
D
C
2. Махнете направляващата шина заедно със
закрепената верига.
3. Махнете веригата на триона от направляващата
шина.
4. Поставете нова верига за моторен трион в жлеба
на направляващата шина.
5. Поставете направляващата шина и предавката
(B) към щифта на направляващата шина (E).
6. Поставете веригата на триона около
задвижващия венец. Уверете се, че режещите
зъби сочат в посока, обратна на задвижващия
венец (C).
7. Поставете защитния капак (A) и завъртете
фиксатора по часовниковата стрелка.
8. Затегнете веригата за моторен трион.
Инструкции можете да видите в
За регулиране на
обтягането на веригата за моторния трион на
страница 555
.
Заточване на веригата за моторен
трион
Информация за направляващата шина и
веригата за моторен трион
ПРЕДУПРЕЖДЕНИЕ: Носете
защитни ръкавици, когато използвате или
извършвате техническо обслужване на
верига за моторния трион. Верига за
моторен трион, която не се движи, също
може да причини наранявания.
Сменете износената или повредена направляваща
шина или верига за моторния трион с препоръчаните
от Husqvarna комбинации от шина и верига. Това е
необходимо, за да се поддържат функциите за
безопасност на продукта. Вижте
Принадлежности на
страница 560
за списъка с комбинации от резервни
шина и верига, които препоръчваме.
• Дължина на направляващата шина, in/cm.
Информация за дължината на направляващата
шина обикновено може да се види в задния край
на направляващата шина.
• Брой зъби на челно колело на шината (T).
• Верижна стъпка, in. Разстоянието между
кулисните предавки на веригата за моторен
трион трябва да съвпадне с разстоянието на
552
707 - 008 - 06.04.2021
