Husqvarna 129l - Terälaitteen Asennus; Trimmisuojuksen Ja Trimmipään Asennus

ASENNUS
Terälaitteen asennus
T
rimmisuojuksen ja trimmipään
asenn
us
(129L, 129LK)
•

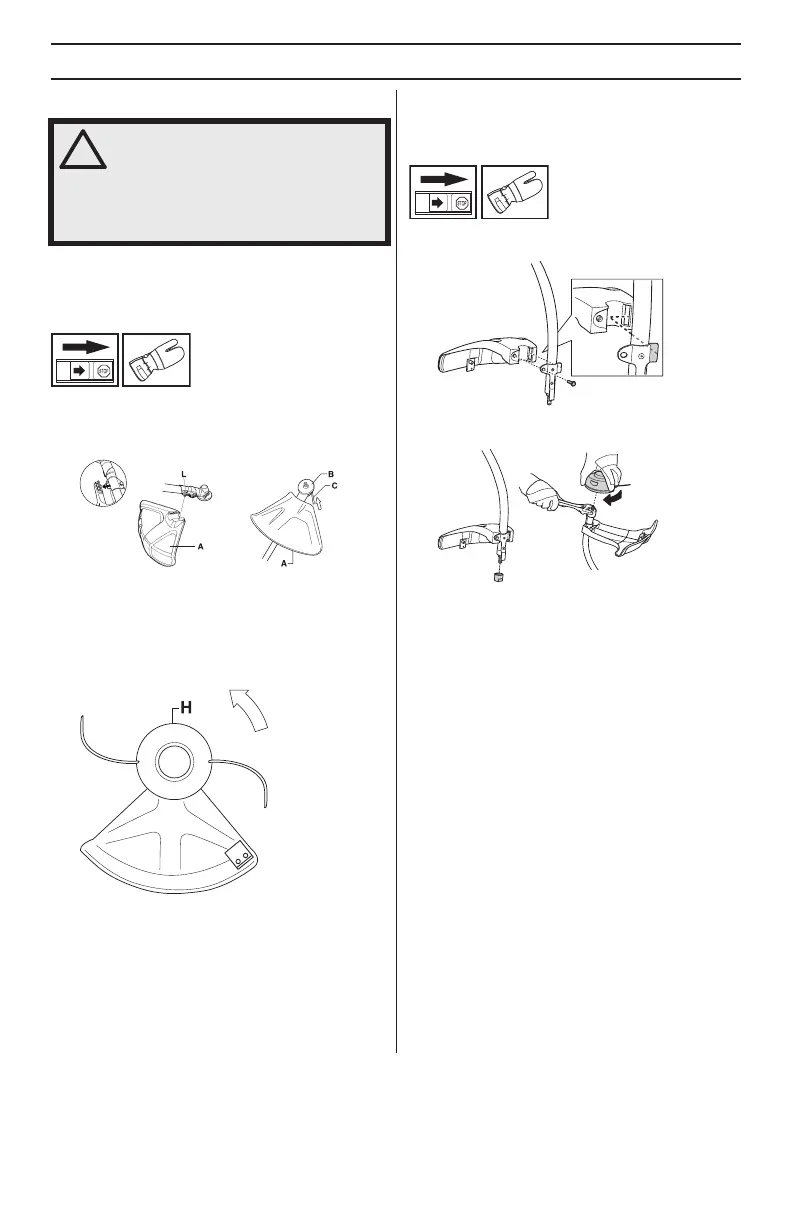

Asenna tr
immisuojus (A) tr
immipäällä työskentelyä
varten. Trimmisuojus/yhdistelmäsuojus asetetaan
runkoputken kiinnikkeeseen ja kiinnitetään yhdellä
ruuvilla (L).
• Asenna vääntiö (B) käyttöakselille.
• Pyöritä teräakselia, kunnes yksi vääntiön rei’istä tulee
vaihteistokotelon vastaavan reiän kohdalle.
• Lukitse akseli työntämällä lukkotappi (C) reikään.
• Kierrä trimmipää/muoviveitset (H) kiinni
pyörimissuunnan vastaiseen suuntaan.
• Irrotus tapahtuu päinvastaisessa järjestyksessä.
Trimmisuojuksen ja trimmipään
asenn
us
(129C)
• Asenna suojus kuvan osoittamalla tavalla. Kiristä
kunnolla.
• Asenna pölysuojus akselille. Mutterin on oltava täysin
pölysuojuksen suojassa.
• Pidä pölysuojusta paikoillaan jakoavaimella
estääksesi akselia pyörimästä.
• Kierrä leikkauspää akselille.
!
VAROITUS! Terälaitetta ei saa missään
olosuhteissa käyttää ilman, että
hyväksytty suojus on asennettu. Katso
luku Tekniset tiedot. Jos terään
asennetaan väärä tai viallinen
teräsuojus, se voi aiheuttaa vakavan
tapaturman.
103
