Husqvarna TC 238T - Page 102

10-24 x 1/2 bolkopschroef
Dwarssteun
Hendel grasopvangbak
Gaffelpen
Klem
3/8 x 16 x 3/4 schroef
10-24 moer
Voorframe
Spil
3/8 x 16 x 1" moer
3/8 x 16 x 1" slotbouten

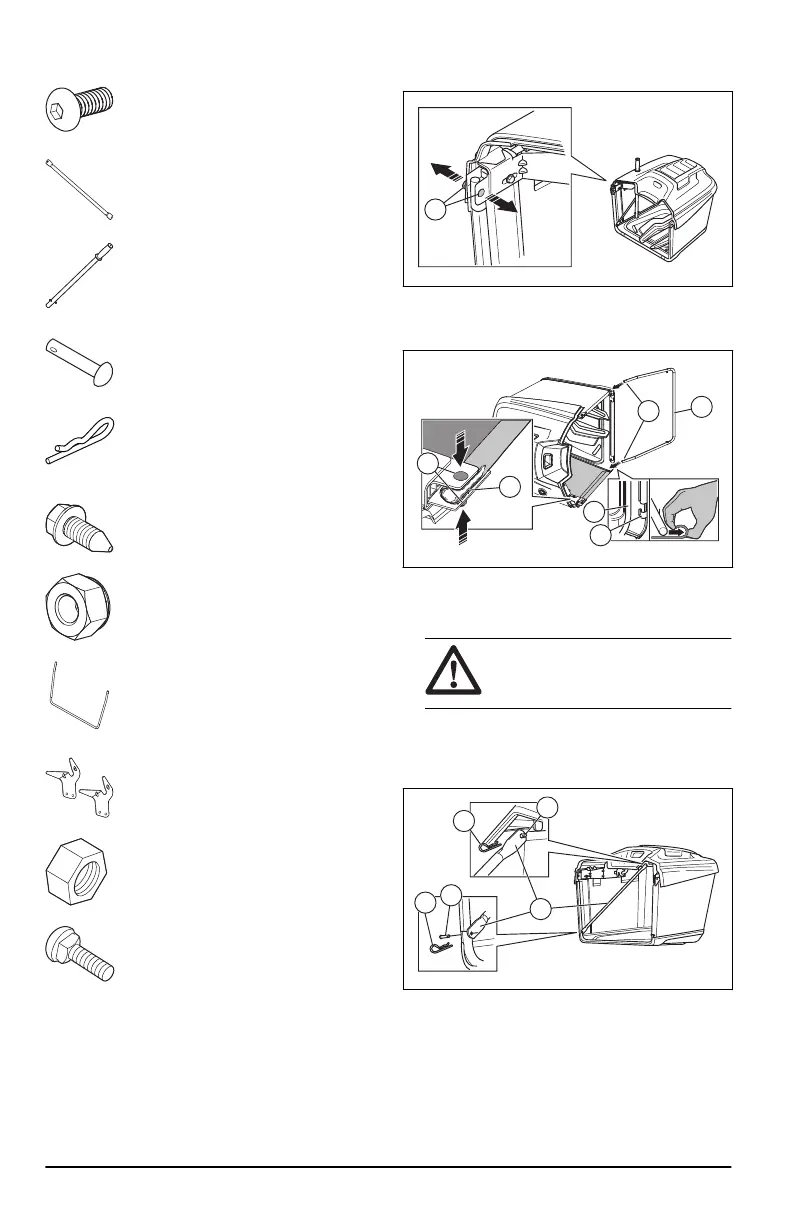

Grasopvangbak monteren
1. Vouw de zak open en plaats deze met de juiste
kant naar boven.
2. Verwijder de 2 schroeven en de 2 moeren (A)
van de voorkant van het bovenste frame.
A
3. Plaats de grasopvangbak aan de zijkant.
4. Druk de uiteinden (B) van het voorframe (C) door
de lussen in de stof.
A
D
C
C
B
E
5. Duw de 2 schroeven (A) door de stof (D) en de
frames.
6. Installeer de 2 moeren.
OPGELET:
Gebruik een
maximaal aanhaalmoment van 11
Nm.
7. Duw het voorframe in de klemmen (E) aan de
voorkant van de bodem van de grasopvangbak.
8. Duw de 4 gaffelpennen (F) door de frames en de
2 dwarssteunen (G).
H
H
F
F
G
9. Installeer de 2 borgveren (H).
102
2010 - 003 - 10.04.2023
