10. Duw de hendel grasopvangbak (I) door het gat
aan de bovenkant van de grasopvangbak.
I
K
J
11. Installeer de gaffelpen (J) en de klem (K).
De beugels van de grasopvangbak
installeren

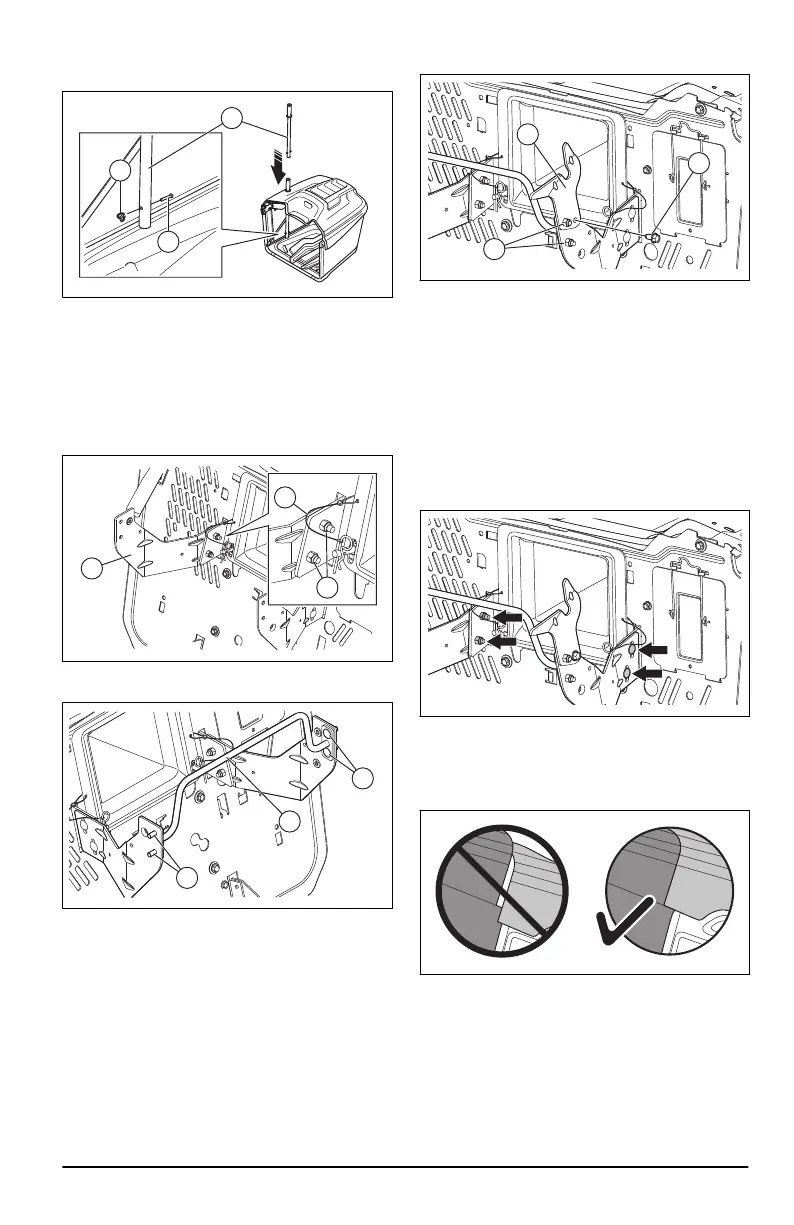

1. Installeer de beugel van de grasopvangbak (A)
en draai de 2 schroeven en de 2 moeren (B)
aan. Zorg ervoor dat de bovenste randen van de
beugels (C) op één lijn staan.
A
C
B
2. Installeer de offsetarm (D) en de 4 slotbouten
(E).
E
E
D
3. Installeer de 2 spillen (F).
F
H
G
4. Installeer de 2 ringkopbouten (G).
5. Installeer de 4 moeren (H).
De beugels van de grasopvangbak
aanpassen
De positie van de beugels van de grasopvangbak
kan worden aangepast.
1. Voer de volgende stappen uit om de verticale
positie van de beugels van de grasopvangbak
aan te passen.
a) Draai de 4 moeren los.
b) Verplaats de beugels naar de correcte
positie.
c) Draai de 4 moeren volledig vast.
d) Zorg ervoor dat er geen opening is tussen de
grasopvangbak en het spatbord.
2. Voer de volgende stappen uit om de horizontale
positie van de grasopvangbak aan te passen.
2010 - 003 - 10.04.2023
103

Husqvarna TC 238T Specifications

General

Engine Manufacturer	Briggs & Stratton
Engine Name	Intek
Cylinder	1
Fuel Type	Gasoline
Transmission Type	Hydrostatic
Net Power RPM	2600 rpm
Oil Filter	Yes
Transmission Manufacturer	Tuff Torq
Transmission Model	K46
Cutting Height Steps	6
Blade Engagement	Electric
Blades	2
Nose Wheel	No
Collector	Included
Mulch Kit	Available as accessory
Cutting Width	38 in
Cutting Height Max	4 in
Fuel Tank Volume	2.5 gal (US)
Tire Size Front	15x6-6"
Tire Size Rear	20 x 10.00-8
Wheelbase	48 in
Turning Radius	0 cm
Uncut Circle	0 cm
Power Output	6.5 kW (8.7 hp)
