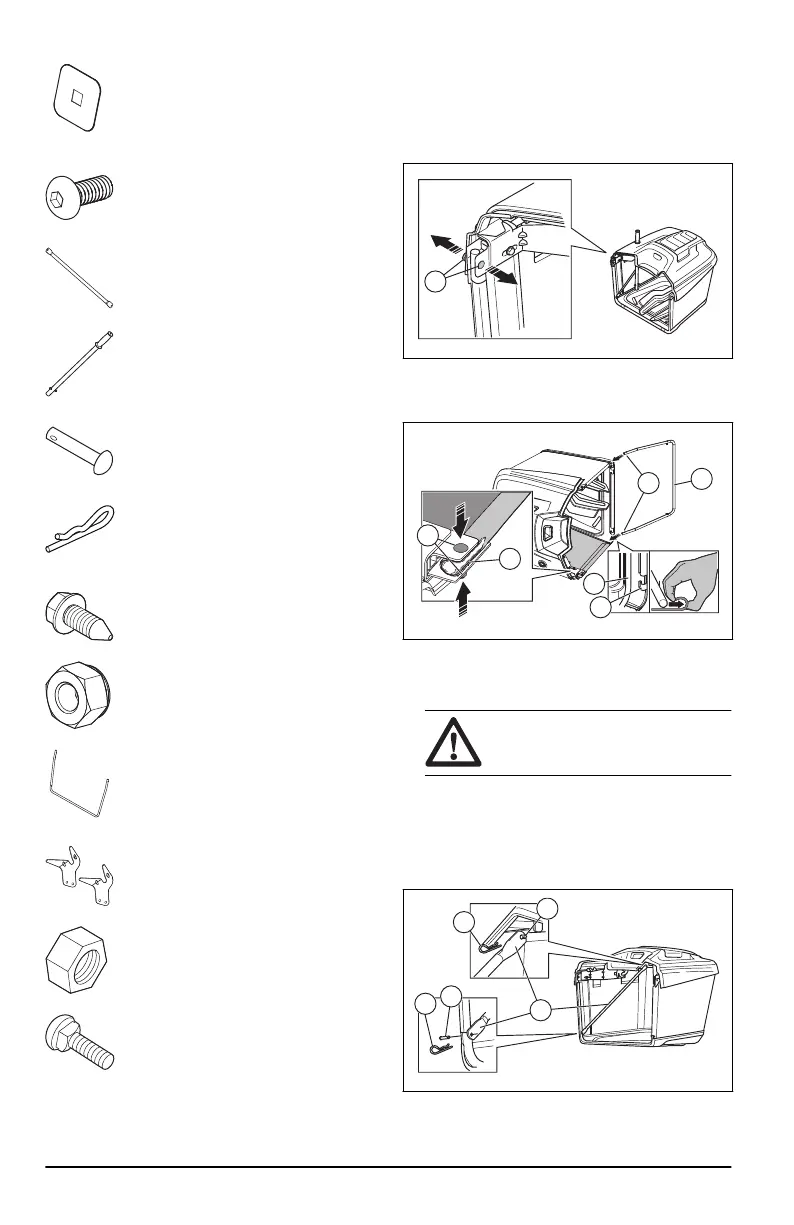

Junta de palanca de recogedor lleno

Tornillo de cabeza semiesférica 10-24

x 1/2

Tirante cruzado

Mango del recogedor de césped

Pasador de chaveta

Pasador en R

Tornillo 3/8 x 16 x 3/4

Tuerca 10-24

Bastidor delantero

Pivote

Tuerca de 3/8 x 16 x 1"

Tornillos cabeza redonda cuello

cuadrado de 3/8×16×1"

Para montar el recogedor de césped

1. Despliegue la bolsa y colóquela con el lado

derecho hacia arriba.

2. Retire los 2 tornillos y las 2 tuercas (A) de la

parte delantera del bastidor superior.

3. Coloque el recogedor de césped en el lateral.

4. Empuje los extremos (B) del bastidor delantero

5. Empuje los 2 tornillos (A) a través de la tela (D) y

los bastidores.

6. Coloque las 2tuercas.

PRECAUCIÓN:

Apriete a un

par máximo de 11 Nm.

7. Introduzca el bastidor delantero en las

abrazaderas (E) de la parte delantera del suelo

del recogedor de hierba.

8. Introduzca los 4 pasadores de chaveta (F) a

través de los bastidores y los 2 tirantes cruzados

(G).

9. Instale los 2 pasadores en R (H).

192

2010 - 003 - 10.04.2023
