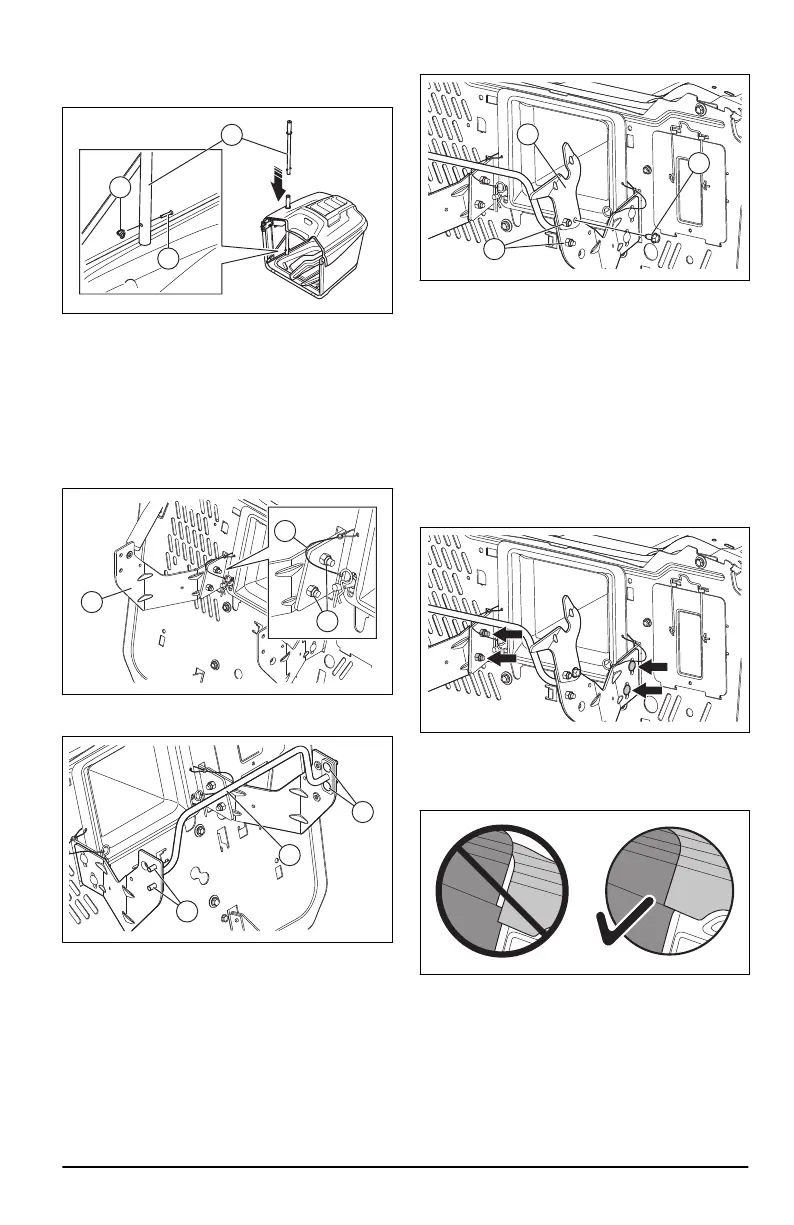

10. Introduzca el mango del recogedor de hierba
(I) a través del orificio de la parte superior del
recogedor de hierba.
I
K
J
11. Instale el pasador de chaveta (J) y el pasador de
horquilla (K).
Instalación de los soportes del
recogedor de césped
1. Instale el soporte del recogedor de hierba (A),
y apriete los 2 tornillos y las 2 tuercas (B).
Asegúrese de que los bordes superiores de los
soportes (C) estén alineados.
A
C
B
2. Instale el tirante de compensación (D) y los 4
tornillos de cabeza redonda cuello cuadrado (E).
E
E
D
3. Instale los 2 pivotes (F).
F
H
G
4. Instale los 2 tornillos con cabeza de arandela
(G).
5. Instale las 4 tuercas (H).
Ajuste de los soportes del recogedor
de césped
Es posible ajustar la posición de los soportes del
recogedor de césped.
1. Siga los pasos que se indican a continuación
para ajustar la posición vertical de los soportes
del recogedor de césped.
a) Afloje las 4 tuercas.
b) Desplace los soportes a la posición correcta.
c) Apriete las 4 tuercas completamente.
d) Asegúrese de que no quede espacio entre el
recogedor de hierba y el guardabarros.
2. Siga los pasos que se indican a continuación
para ajustar la posición horizontal del recogedor
de césped.
2010 - 003 - 10.04.2023
193

Husqvarna TC 238T Specifications

General

Engine Manufacturer	Briggs & Stratton
Engine Name	Intek
Cylinder	1
Fuel Type	Gasoline
Transmission Type	Hydrostatic
Net Power RPM	2600 rpm
Oil Filter	Yes
Transmission Manufacturer	Tuff Torq
Transmission Model	K46
Cutting Height Steps	6
Blade Engagement	Electric
Blades	2
Nose Wheel	No
Collector	Included
Mulch Kit	Available as accessory
Cutting Width	38 in
Cutting Height Max	4 in
Fuel Tank Volume	2.5 gal (US)
Tire Size Front	15x6-6"
Tire Size Rear	20 x 10.00-8
Wheelbase	48 in
Turning Radius	0 cm
Uncut Circle	0 cm
Power Output	6.5 kW (8.7 hp)
