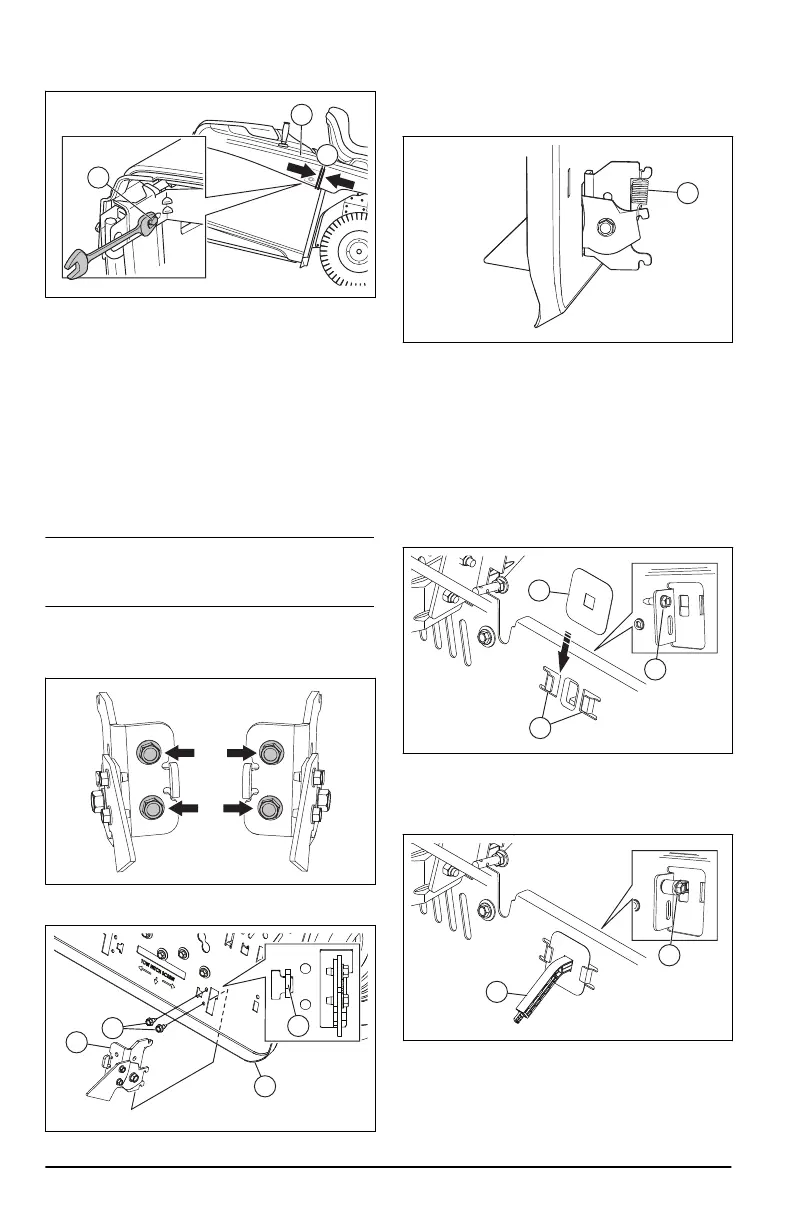

a) Mida la distancia (A) entre el guardabarros y
la parte superior del recogedor de hierba.
b) Retire el recogedor de césped (B).
c) Afloje las 2 tuercas (C).
d) Mueva el bastidor del recogedor de césped a
la posición correcta. La distancia correcta (A)
es de aproximadamente 6 mm (0,25 pulg.).
e) Apriete las 2 tuercas completamente.
Instalación de los cierres con muelle
del recogedor de césped
Los cierres con muelle del recogedor de césped se
sitúan en la placa trasera, 1a cada lado de las
esquinas inferiores.
Nota: Si ajusta la posición vertical del recogedor
de césped, puede que sea necesario ajustar los
cierres con muelle del recogedor.
1. Pare el motor y aplique el freno de
estacionamiento.
2. Retire los 4 tornillos de los pestillos de muelle.
3. Instale los pestillos de muelle (A) en los orificios
de la placa trasera (B).
4. Asegúrese de que los pestillos de muelle entran
en las ranuras (C) de la placa base.
5. Monte los 4 tornillos (D).
6. Fije los 2 muelles (E).
Instalación y ajuste de la palanca/
extensión completa del recogedor de
césped
1. Pare el motor y aplique el freno de
estacionamiento.
2. Retire el conducto de expulsión central. Consulte
Extracción e instalación del conducto central en
la página 210
.
3. Quite el perno (A).
4. Coloque la junta de la palanca de recogedor
lleno (B) en las ranuras (C).
5. Introduzca la palanca de recogedor lleno (D) a
través de la junta e instale el perno (A).
6. Si es necesario ajustar la palanca completa, siga
los pasos que se indican a continuación.
194
2010 - 003 - 10.04.2023
