a) Si la hierba pesa o está húmeda, quite
el perno y ponga la palanca completa en
la posición totalmente retraída. Vuelva a
instalar el perno.
b) Si la hierba no pesa o está seca, quite
el perno y ponga la palanca completa en
la posición totalmente extendida. Vuelva a
instalar el perno.

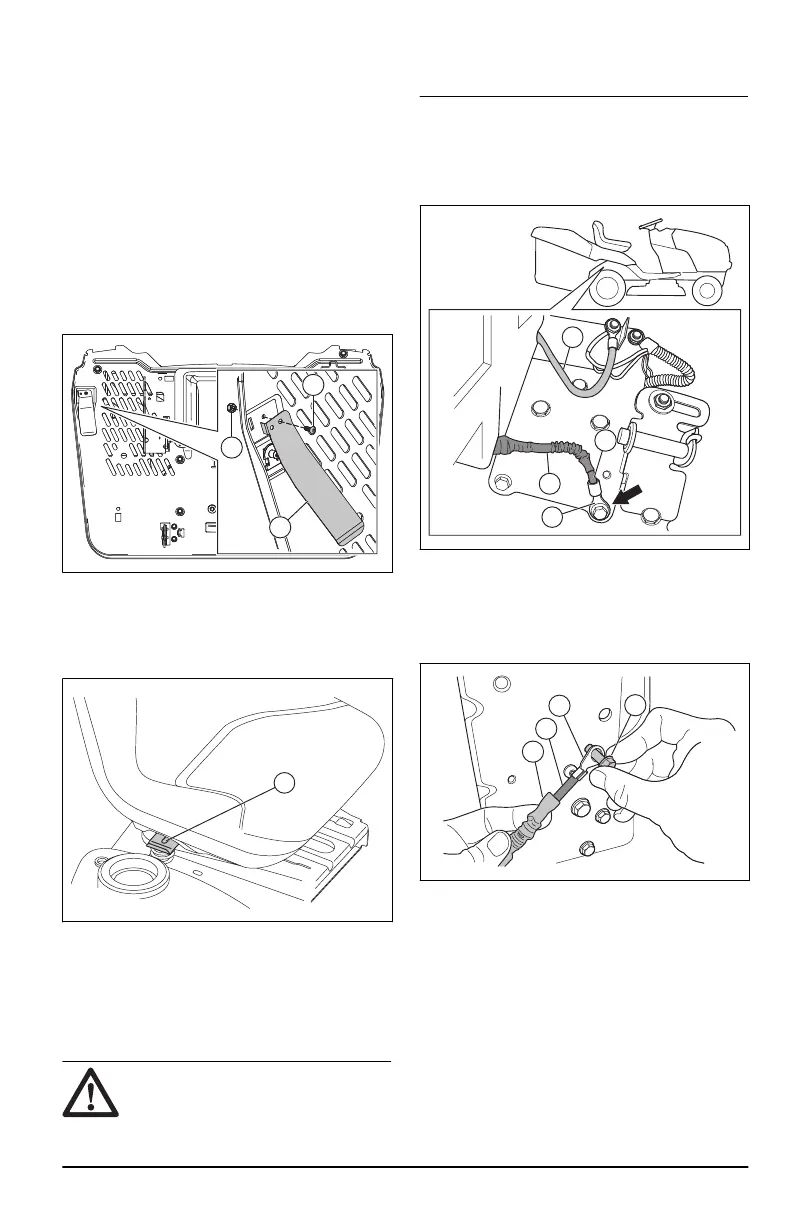

Instalación de la palanca de
presencia del recogedor de hierba
1. Pare el motor y aplique el freno de
estacionamiento.
2. Coloque la palanca de presencia del recogedor
(A) en las ranuras de la placa base.
3. Instale el tornillo (B) y la arandela (C).
Ajuste del asiento
1. Siéntese en el asiento.
2. Levante la palanca de ajuste del asiento (A).
3. Mueva el asiento hasta que esté en una posición
en la que pueda pisar los pedales de freno y
embrague.
4. Suelte la palanca de ajuste del asiento (A) para
bloquear el asiento en su posición.
Conexión de la batería
ADVERTENCIA:
Riesgo de
descarga eléctrica. Asegúrese de que
el interruptor de encendido esté en la
posición OFF y que la llave de contacto
no esté puesta.
Las conexiones de los cables se encuentran en la
placa del lado derecho del producto, encima de la
rueda trasera.
1. Asegúrese de que el cable rojo (A) está bien
instalado en el solenoide del motor de arranque.
2. Asegúrese de que el manguito protector (B) no
toca el extremo del terminal (C) del cable negro
(D).
3. Use una llave de vaso o una llave de 13mm
(½pulg.) para quitar el tornillo de tierra (E) y el
cable negro (F).
4. Retire el manguito protector (G) del extremo del
terminal (H).
5. Instale el extremo del terminal en la placa con el
tornillo de tierra.
6. Apriete el tornillo de tierra.
7. Examine visualmente el cable negro para
asegurarse de que ninguna parte del manguito
protector toque la cabeza del tornillo de tierra.
8. Si es necesario, afloje el tornillo de tierra,
retraiga el manguito protector y vuelva a apretar
el tornillo de tierra.
2010 - 003 - 10.04.2023
195
