Equipo de corte

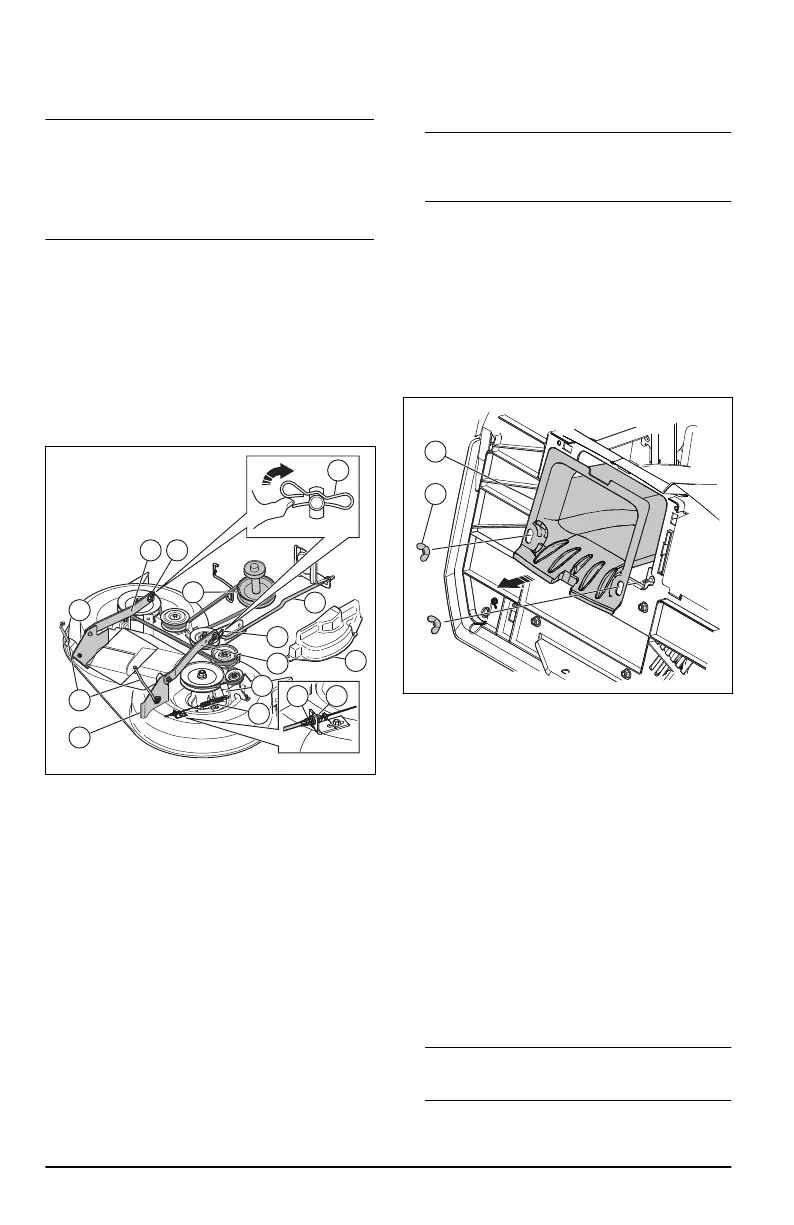

Extracción e instalación del equipo de corte
Nota: Si se va a utilizar un accesorio que no sea
el equipo de corte, hay que retirar la articulación
delantera y las articulaciones de elevación traseras
del producto. Además, el muelle del cable del
embrague debe colocarse en la guía del cable en el
borde delantero de la parte inferior del salpicadero.
1. Desactive el equipo de corte. Consulte la sección
Activación y desactivación del equipo de corte en
la página 200
.
2. Pare el producto. Consulte la sección
Parada del
producto en la página 199
.
3. Baje el equipo de corte a la posición más baja.
4. Retire el conducto central. Consulte la sección
Extracción e instalación del conducto central en
la página 210
.
5. Retire la cubierta del mandril (A).
6. Retire el cable del embrague (B), presione la
lengüeta (C) y saque el cable del embrague del
soporte.
7. Retire la correa de transmisión de la polea del
embrague (D).
8. Retire con cuidado el muelle del cable del
embrague (E) del brazo de la polea tensora (F).
9. Desconecte la articulación delantera (G) del
equipo de corte y quite el muelle retenedor y la
arandela.
10. Retire las presillas (H) y desconecte los brazos
de suspensión (I) de los pasadores del chasis.
11. Desconecte las articulaciones de elevación
traseras (J) de los soportes traseros del equipo
de corte (K) situados a ambos lados de este.
12. Retire el equipo de corte del producto.
13. Para instalar el equipo de corte, efectúe el
procedimiento en orden inverso. Asegúrese de
que la hierba se expulsa por el lado derecho del
producto.
Nota: Los brazos de suspensión deben estar
hacia delante antes de desplazar el equipo de
corte debajo del producto.
Extracción e instalación del conducto
central
1. Desactive el equipo de corte. Consulte la sección
Activación y desactivación del equipo de corte en
la página 200
.
2. Pare el producto. Consulte la sección
Parada del
producto en la página 199
.
3. Retire el recogedor de césped.
4. Retire las 2tuercas de mariposa (A).
5. Saque el conducto central (B) por la parte
trasera del producto.
6. Para el montaje, efectúe el mismo procedimiento
en el orden inverso.
Ajuste del paralelismo del equipo de corte
Ajuste visual de lado a lado del equipo de corte
Si no coincide la altura de corte en los lados derecho
e izquierdo del producto, es posible ajustar la altura
de corte. Ajuste la altura de corte del lado del equipo
de corte donde esté más baja.
1. Asegúrese de que los neumáticos están inflados
a la presión correcta.
2. Estacione el cortacésped en una superficie
nivelada.
3. Vaya al lado del equipo de corte donde la altura
de corte sea más baja.
Nota:
Algunos modelos solo permiten ajustar
el lado izquierdo.
210 2010 - 003 - 10.04.2023
