Husqvarna TC 238T - Page 238

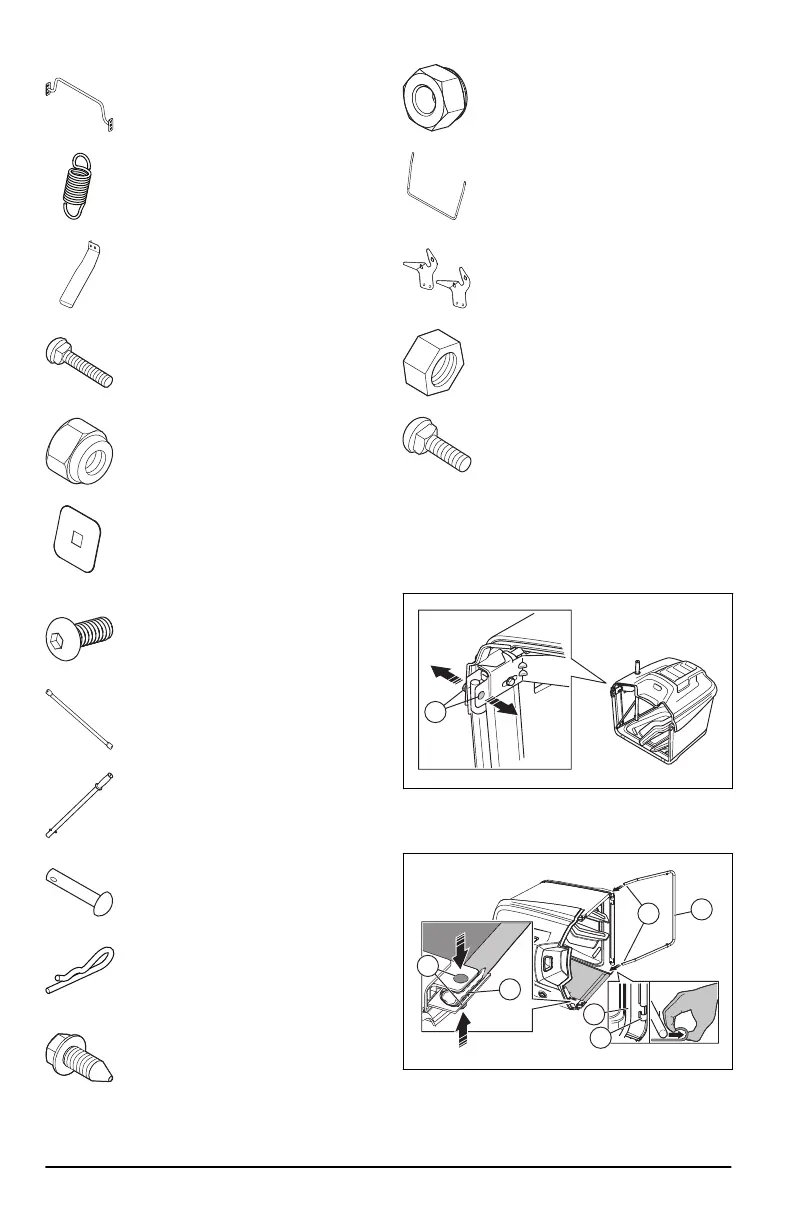

Offset-Strebe
Verriegelungs-Seilfeder
Präsenzhebel Grasfänger
5/16 x 18 x 1,5Zoll Schlossschrauben
5/16 x 18 Gegenmuttern
Vollhebelverkleidung
10 – 24 x 1/2 Kopfschraube
Querstrebe
Grasfängergriff
Clevis-Stift
Halteclip
3/8 x 16 x 3/4 Schraube
10-24 Mutter
Vorderrahmen
Schwenkarm
3/8 x 16 x 1Zoll Mutter
3/8 x 16 x 1Zoll Schlossschrauben
So montieren Sie den Grasfänger
1. Falten Sie den Beutel auseinander und drehen
Sie ihn in die korrekte Ausrichtung.
2. Entfernen Sie die 2 Schrauben und die 2 Muttern
(A) von der Vorderseite des oberen Rahmens.
A
3. Bringen Sie den Grasfänger an der Seite an.
4. Schieben Sie die Enden (B) des Vorderrahmens
(C) durch die Schlaufen im Material.
A
D
C
C
B
E
5. Schieben Sie die 2 Schrauben (A) durch das
Material (D) und die Rahmen.
6. Bringen Sie die 2 Muttern an.
238
2010 - 003 - 10.04.2023
