Husqvarna TC 238T User Manual

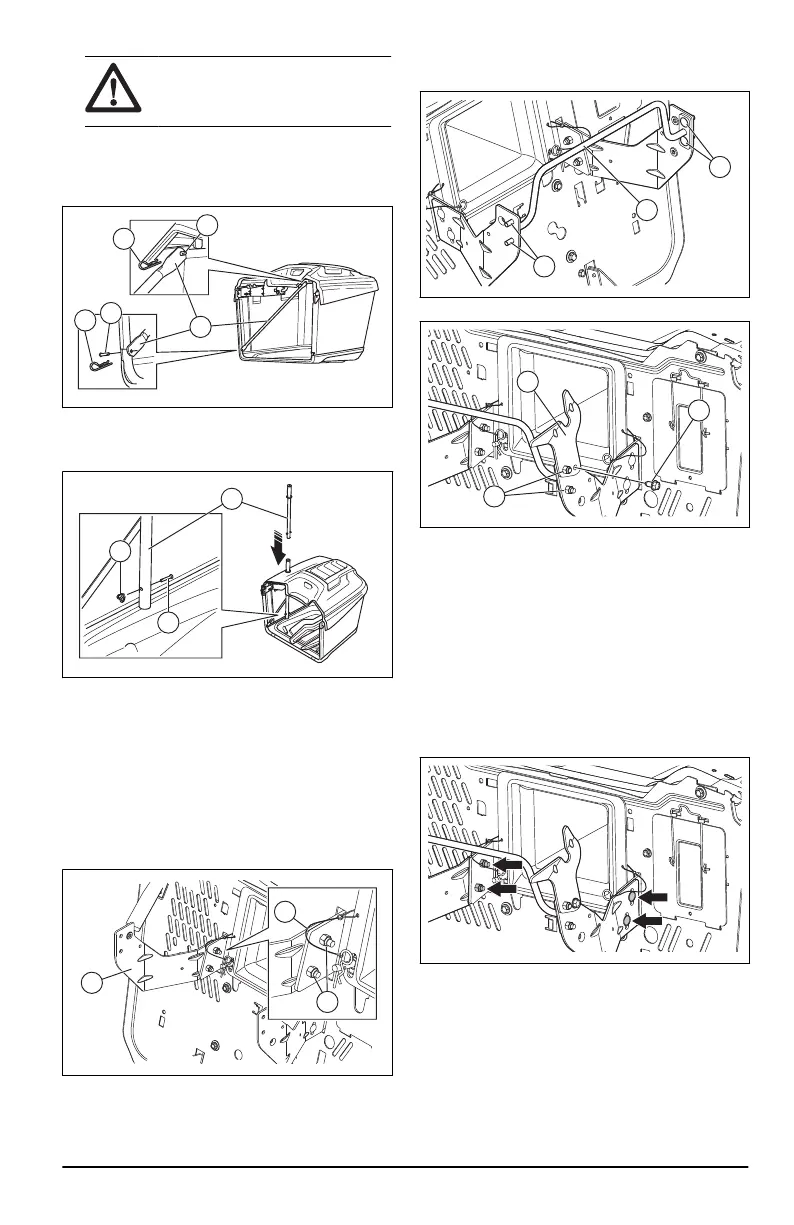

ACHTUNG: Ziehen Sie mit
einem Drehmoment von maximal
11Nm an.
7. Schieben Sie den Vorderrahmen in die
Klammern (E) vor dem Boden des Grasfängers.
8. Schieben Sie die 4 Gabelstifte (F) durch die
Rahmen und die 2 Querstreben (G).
H
H
F
F
G
9. Montieren Sie die 2 Haltefedern (H).
10. Schieben Sie den Griff des Grasfängers (I) durch
die Bohrung in der Oberseite des Grasfängers.
I
K
J
11. Montieren Sie die Gabelstifte (J) und die
Klammer (K).
Montieren der
Grasfängerhalterungen
1. Montieren Sie die Grasfängerhalterung (A)
und ziehen Sie die 2 Schrauben und die 2
Muttern (B) fest. Stellen Sie sicher, dass die
oberen Kanten der Halterungen (C) aneinander
ausgerichtet sind.
A
C
B
2. Montieren Sie die Offset-Strebe (D) und die 4
Schlossschrauben (E).
E
E
D
3. Montieren Sie die 2 Schwenkarme (F).
F
H
G
4. Montieren Sie die 2 Scheibenkopfschrauben (G).
5. Montieren Sie die 4 Muttern (H).
Einstellen der
Grasfängerhalterungen
Die Position der Grasfängerhalterungen kann
angepasst werden.
1. Führen Sie die folgenden Schritte durch, um
die vertikale Position der Grasfängerhalterungen
anzupassen.
a) Lösen Sie die 4 Muttern.
b) Bringen Sie die Halterungen in die korrekte
Position.
c) Ziehen Sie die 4 Muttern fest.
2010 - 003 - 10.04.2023
239

Husqvarna TC 238T Specifications

General

Engine Manufacturer	Briggs & Stratton
Engine Name	Intek
Cylinder	1
Fuel Type	Gasoline
Transmission Type	Hydrostatic
Net Power RPM	2600 rpm
Oil Filter	Yes
Transmission Manufacturer	Tuff Torq
Transmission Model	K46
Cutting Height Steps	6
Blade Engagement	Electric
Blades	2
Nose Wheel	No
Collector	Included
Mulch Kit	Available as accessory
Cutting Width	38 in
Cutting Height Max	4 in
Fuel Tank Volume	2.5 gal (US)
Tire Size Front	15x6-6"
Tire Size Rear	20 x 10.00-8
Wheelbase	48 in
Turning Radius	0 cm
Uncut Circle	0 cm
Power Output	6.5 kW (8.7 hp)
