Hydac EDS 300 - Für den Mechanischen Anschluss

22 EDS 300
Stand: 19.09.2018 HYDAC ELECTRONIC GMBH Mat. Nr.: 669648 D

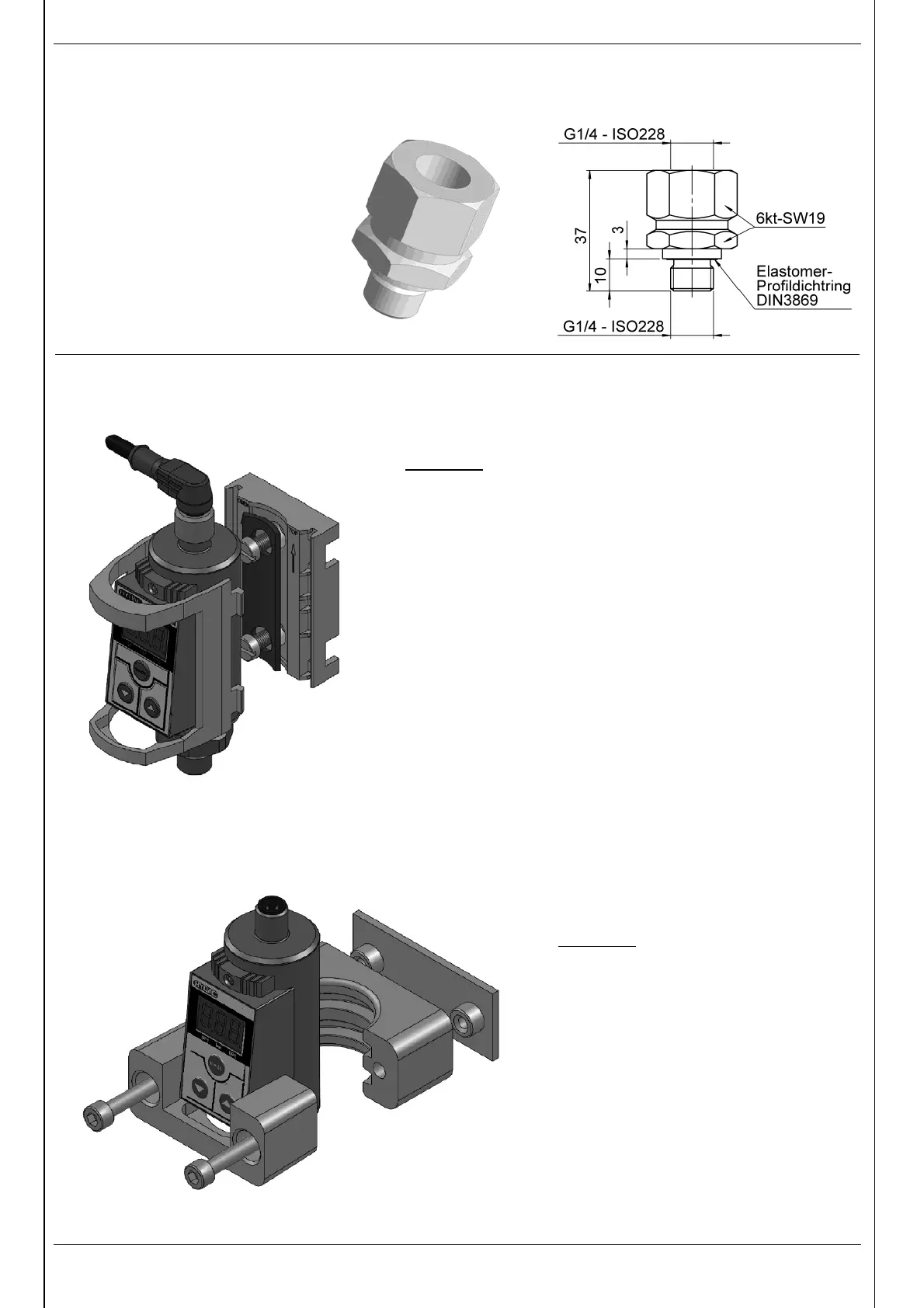

15.2 FÜR DEN MECHANISCHEN ANSCHLUSS
ZBM 14
Adapter
Innengewinde G1/4 –
Außengewinde G1/4
(drehbar)
Material-Nr.: 907818
ZBM 300 Schelle zur Wandbefestigung des EDS 300 (Werkstoff Polypropylen)
Montage:
• Dämpfungsstreifen in die Vertiefung der Bodenplatte
einkleben.
• Bodenplatte montieren, die Oberseite ist durch
Beschriftung "OBEN", "TOP" und 2 Pfeile
gekennzeichnet.
• EDS 300 einsetzen.
• Schellenspange aufsetzen (nur in einer Lage
möglich) und an den Bügeln festdrücken bis diese
einrastet.
ZBM 310 Schelle zur Wandbefestigung des EDS 300
(Werkstoffe: Polypropylen, Aluminium AlSi12, Stahl)
Montage:
• Grundplatte (Stahl) anschweißen
• EDS 300 gemäß Abbildung
montieren.
