8.2 ANALOGAUSGANG
Je nach Ausführung verfügt der EDS 300 über einen Analogausgang mit 4..20 mA Signal.

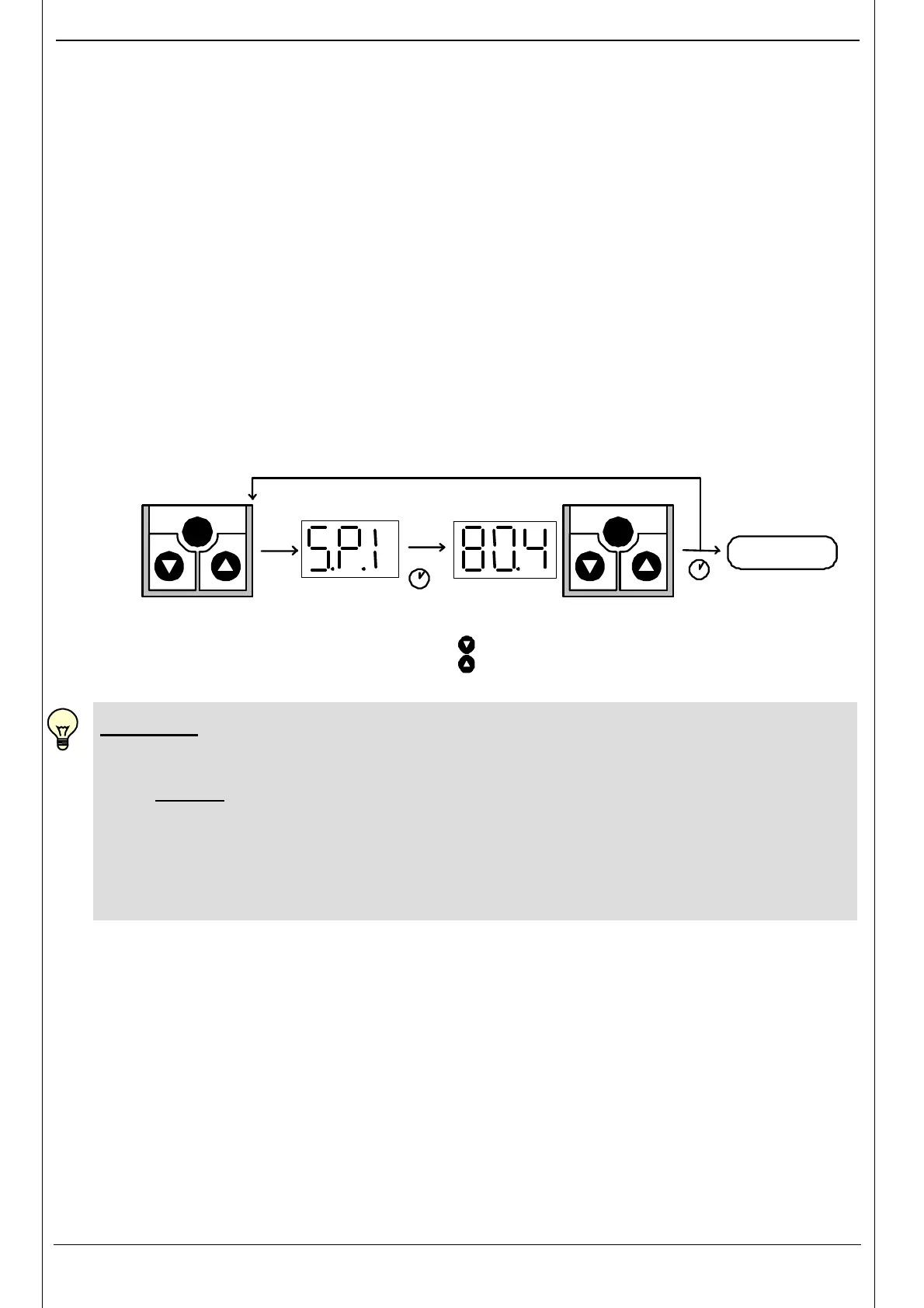

8.3 EINSTELLEN DER SCHALTPUNKTE UND HYSTERESEN BZW. SCHALTWERTE
FÜR DIE FENSTERFUNKTION
• Taste "mode" betätigen.
• In der Anzeige erscheint "S.P.1" bzw. "hi.1"
• Durch weiteres Betätigen der Taste "mode" den gewünschten Parameter anwählen (je nach
Grundeinstellung ist möglich: "S.P.1", "h.Y.1", "S.P.2", "h.Y.2", "hi.1", "Lo.1", "hi.2" oder
"Lo.2")
• Nach 2 Sekunden blinkt die aktuelle Einstellung.
• Mit den Tasten ▼ und ▲ die Einstellung ändern.
• Eventuell mit der Taste "mode" weitere Parameter anwählen und mit den Tasten ▼ und ▲
die Einstellung ändern.
• Nach 3 Sekunden ohne Tastenbetätigung schaltet die Anzeige zurück, die Einstellungen
werden gespeichert.
HINWEISE:
• Erscheint beim Einstellversuch "LOC" in der Anzeige ist die Programmierung
gesperrt.
Abhilfe: Programmierfreigabe(n) auf "ON" setzen.
(siehe Kapitel 9 "Programmierfreigaben")
• Wird beim Ändern die Taste ▼ oder ▲ festgehalten, wird der Wert automatisch
weitergezählt.
• Wenn eine Einstellung geändert wurde, erscheint beim Umschalten der Anzeige
kurz "PRG" in der Anzeige. Die neue Einstellung wurde dann im Gerät gespeichert.
mod
2 s
3 s
Druckanzeige
Taste mode betätigen
nzeige Schaltpunkt einstellen
+
bis der gewünschte
Parameter erreicht ist.
mod
*
=Wert kleiner
=Wert größer
