ELECTRICALCONNECTIONS
(Refer to the attached electrical
schematic).
NOTE:
For a correct installation follow the under
showninstructions.

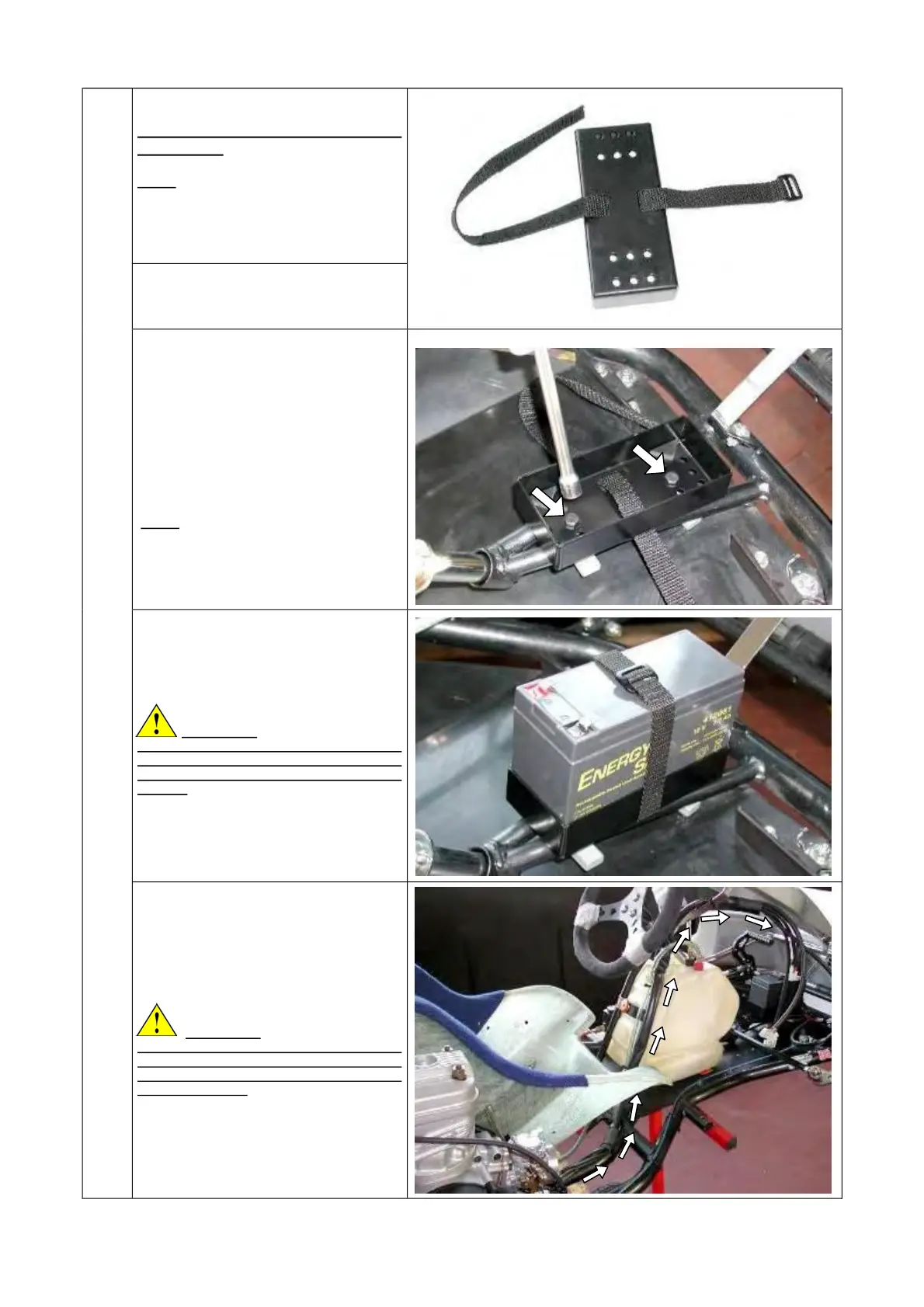

3.8.1 INSERT THE BATTERY STRAP IN THE
BATTERY SUPPORT(SEEFIG.16).
3.8.2 PLACE THE BATTERY SUPPORT BOX
IN THE FRONT OF THE CHASSIS (UNDER
THEFRONTFAIRING)ANDFIXITWITHTHE
CLAMPS TO THE LOWER STEERING
COLUMN SUPPORT TUBES (M6x25
SCREWS–SEEFIG.17).
TORQUEAT8÷10Nm(70÷90inlb)
THE SUPPORT BOX MUST BE FIXED WITH
AT LEAST ONE BOLT FOR EACH CLAMP.
FIXTHEBOXWITHMORETHANONEBOLT
DEPENDINGONTHETYPEOFCHASSIS.
NOTE:
THE BOX AND CLAMPS ARE PROVIDED
WITH VARIOUS HOLES WHICH ALLOW
INSTALLATIONONALLKINDOFCHASSIS.
10mmBOXWRENCH
3.8.3 INSERT THE BATTERY IN THE BOX
AND FASTEN WITH THE BATTERY STRAP
(SEEFIG.18).
POSITION THE BATTERY TERMINALS AS
SHOWNONTHEFIGURE.
ATTENTION:
PAY ATTENTION NOT TO SHORTCIRCUIT
THE BATTERY TERMINALS AS THE
BATTERY COULD BE DAMAGED BEYOND
REPAIR.
3.8.4 POSITION THE WIRING HARNESS
STARTINGFROMTHEENGINEAND ALONG
THE RAIL, THE STEERING COLUMN AND
UNDER THE FRONT PANEL FAIRING (SEE
FIG.19).
TIGHTENWITHPLASTICCLAMPS.
ATTENTION:
NEVER LET THE HARNESSGET IN TOUCH
WITH THE GROUND OR WITH ROTATING
PARTS AS IT COULD BE DAMAGED
BEYONDREPAIR.
