110 V UNA FASE CON NEUTRO (MÁQUINAS 1-2 GRUPOS)
IMPORTANTE: Las máquinas fabricadas para conectar a tensiones eléctricas de
110 V, son fabricadas con elementos eléctricos específicos para esta tensión.
Por lo que solo podrán instalarse a la tensión de 110 V, tal y como se indica en
el esquema eléctrico específico para estas tensiones.

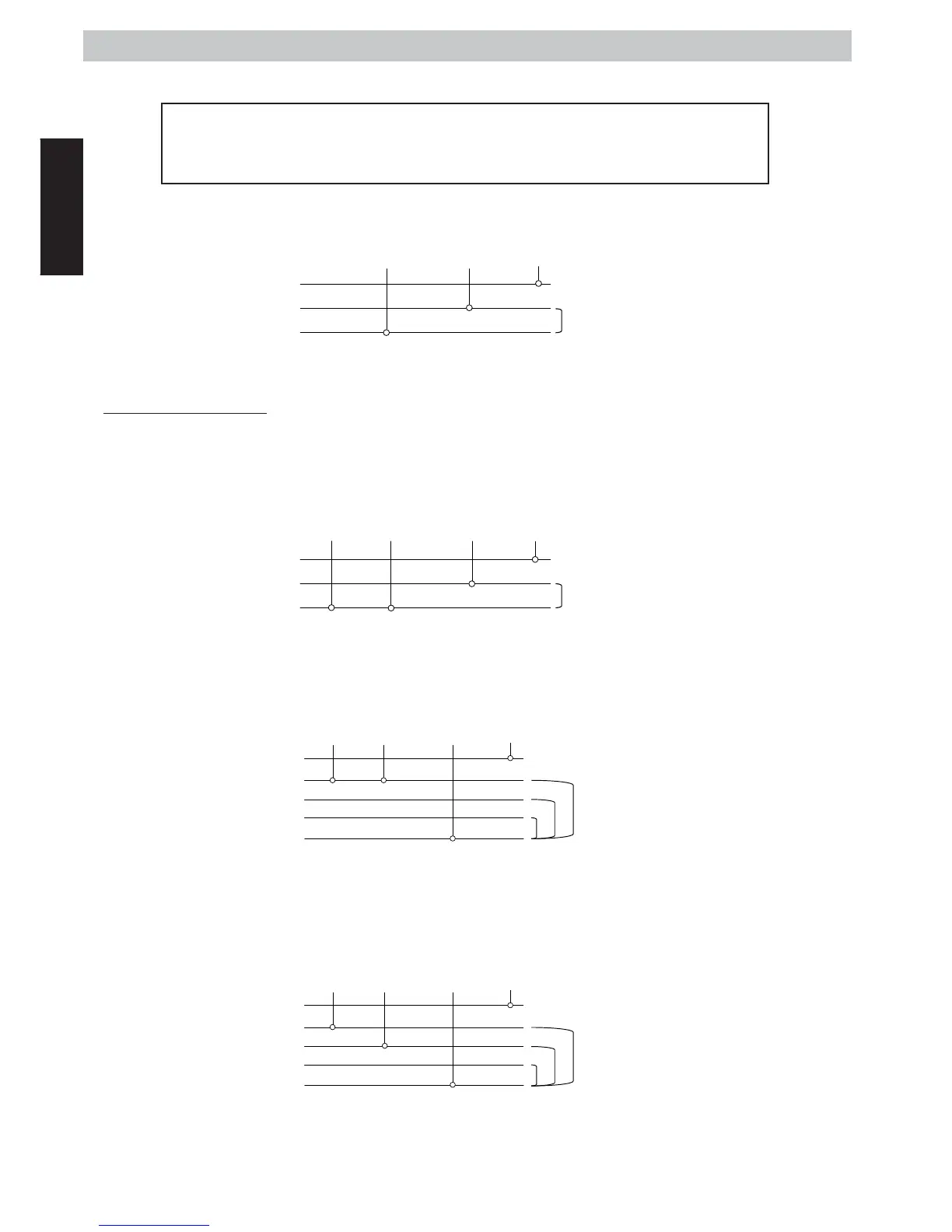

La máquina puede conectarse a alimentaciones de una sola fase de 110 V. En este caso el conductor Marrón debe
conectarse a la fase y el conductor Azul o Gris a la fase neutra. El conductor Verde/Amarillo debe conectarse a tierra.
Marrón Azul o Gris Verde/Amarillo
--///
Neutro
Fase (R)
3.3.2. Máquinas ETL
Máquinas con 4 hilos
220 V - 240 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 220-240 V. En este caso el conductor Negro
debe unirse al conductor Rojo y después conectarse a la fase de la instalación fija. El conductor Blanco/Negro debe
conectarse al neutro. El conductor Verde debe conectarse a tierra.
Negro Rojo Blanco/Negro Verde
--///
Neutro
Fase (S)
400 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de tres fases y un neutro de 400 V. En este caso el conductor Negro
debe conectarse a una de las tres fases, el conductor Rojo a la misma y el conductor Blanco/Negro a la fase neutra.
El conductor Verde debe conectarse a tierra.
Negro Rojo Blanco/Negro Verde
--///
Fase (R)
Fase (S)
Fase (T)
Neutro
400 V DOS FASES CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de tres fases y un neutro de 400 V. En este caso el conductor Negro
debe conectarse a una de las tres fases, el conductor Rojo a una fase diferente y el conductor Blanco/Negro a la
fase neutra. El conductor Verde debe conectarse a tierra.
Negro Rojo Blanco/Negro Verde
--///
Fase (R)
Fase (S)
Fase (T)
Neutro
110V
220-240V
220-240V
220-240V
