110 V UNA FASE CON NEUTRO (MÁQUINAS 1-2 GRUPOS)
IMPORTANTE: Las máquinas fabricadas para conectar a tensiones eléctricas de
110 V, son fabricadas con elementos eléctricos específicos para esta tensión.
Por lo que solo podrán instalarse a la tensión de 110 V, tal y como se indica en
el esquema eléctrico específico para estas tensiones.

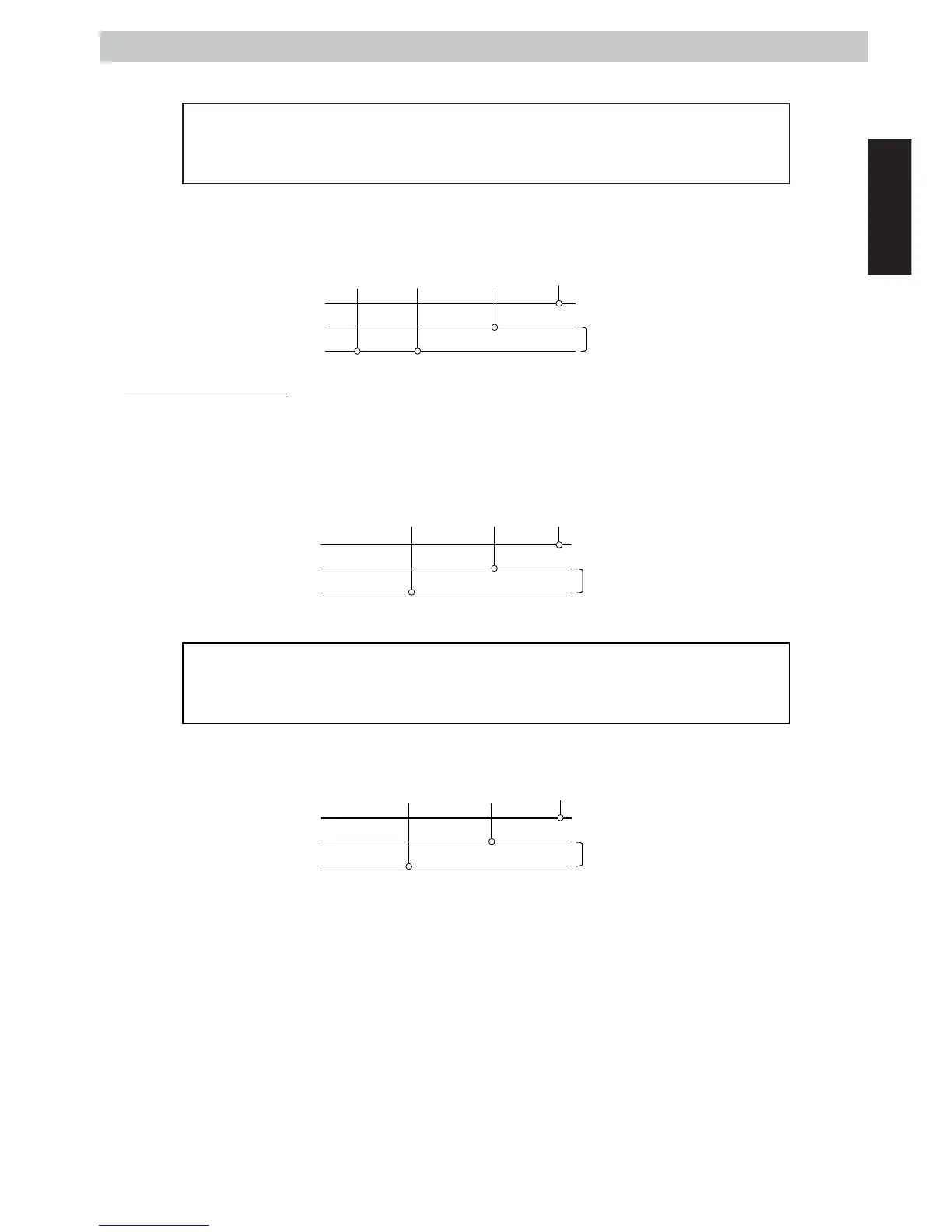

La máquina puede conectarse a alimentaciones de una sola fase de 110 V. En este caso el conductor Negro debe
conectarse a la fase de la instalación fija, el conductor Rojo debe conectarse a la misma fase que el conductor
Negro, y el conductor Blanco/Negro a la fase neutra. El conductor Verde debe conectarse a tierra.
Negro Rojo Blanco/Negro Verde
--///
Neutro
Fase (R)
Máquinas con 3 hilos
220 V - 240 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 220-240 V. En este caso el conductor Negro
debe conectarse a la fase de la instalación fija. El conductor Blanco/Negro debe conectarse a la fase neutra. El
conductor Verde debe conectarse a tierra.
Negro Blanco/Negro Verde
--///
Neutro
Fase (R)
110 V UNA FASE CON NEUTRO (MÁQUINAS 1-2 GRUPOS)
IMPORTANTE: Las máquinas fabricadas para conectar a tensiones eléctricas de
110 V, son fabricadas con elementos eléctricos específicos para esta tensión.
Por lo que solo podrán instalarse a la tensión de 110 V, tal y como se indica en
el esquema eléctrico específico para estas tensiones.
La máquina puede conectarse a alimentaciones de una sola fase de 110 V. En este caso el conductor Negro debe
conectarse a la fase y el conductor Blanco/Negro a la fase neutra. El conductor Verde debe conectarse a tierra.
Negro Blanco/Negro Verde
--///
Neutro
Fase (R)
3.4.- GRUPO EROGADOR
a) Junta: facilita el ajuste del porta filtro en el grupo.
b) Ducha: es por donde el agua está en contacto con el café.
c) Dispositivo de drenaje.
d) Válvula solenoide: deja pasar el paso del agua hacia el grupo cuando se pulsa un botón de la
botonera.
El grupo erogador es un bloque de estampación de latón en el que está situada la cámara de infusión. Cuando se
pulsa cualquier botón de la botonera, se acciona la bomba y se activa la válvula solenoide.
110V
220-240V
110V
