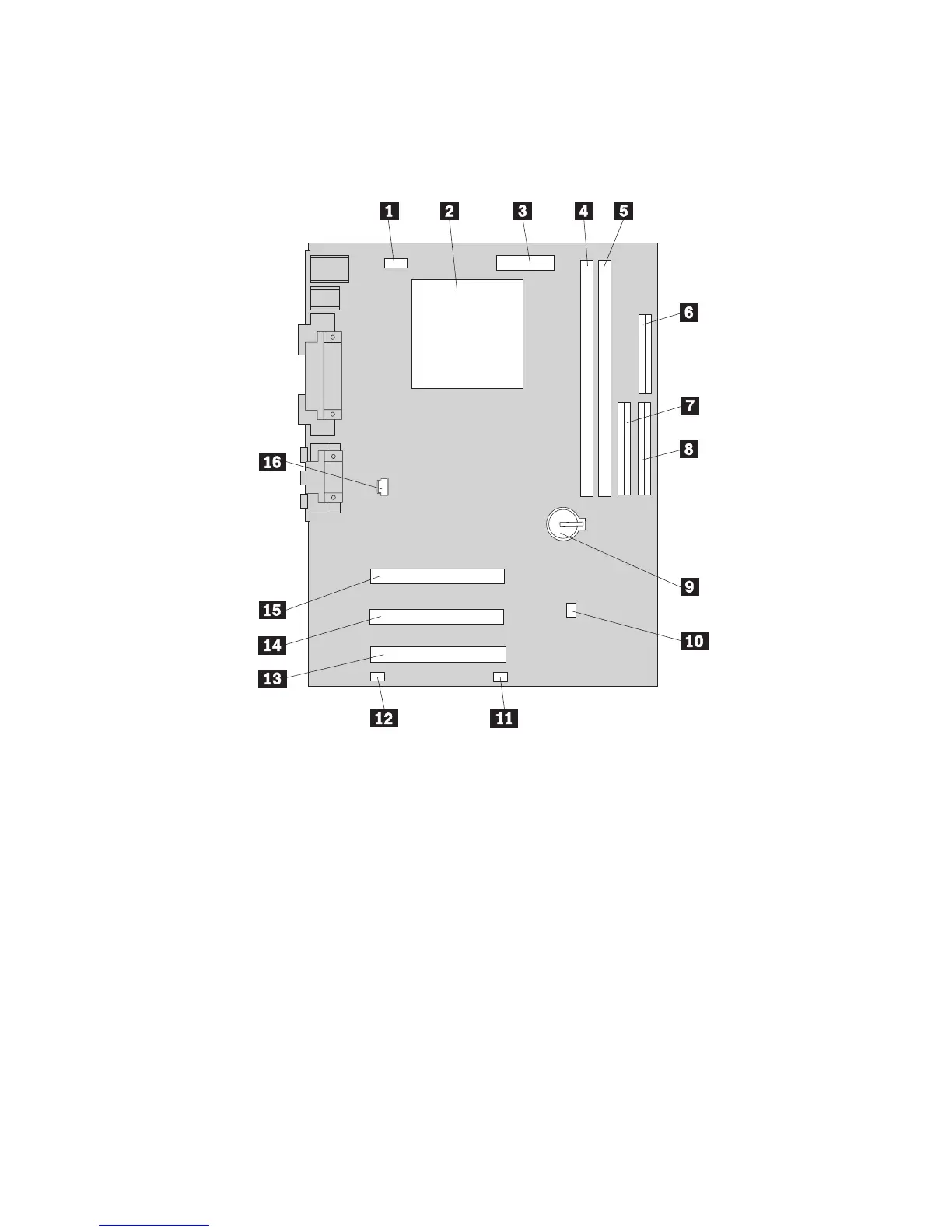

Componentes de la placa del sistema A20
Si el sistema es de tipo A20, consulte la información siguiente para conocer la
ubicación de las piezas de la placa del sistema.
Nota: En una etiqueta ubicada el interior del chasis del sistema se proporciona
una ilustración de la placa del sistema e información adicional.
«1¬ Conector de ventilador de CPU «9¬ Batería
«2¬ Microprocesador «10¬ Puente de recuperación/borrado de
CMOS
«3¬ Conector de alimentación «11¬ Conector de ventilador frontal
«4¬ DIMM 1 «12¬ Conector de Wake on LAN
«5¬ DIMM 2 «13¬ Conector PCI 3
«6¬ Conector de disquete «14¬ Conector PCI 2
«7¬ Conector IDE secundario «15¬ Conector PCI 1
«8¬ Conector IDE primario «16¬ Conector de audio de CD-ROM
Instalación de memoria
El sistema tiene dos conectores para instalar módulos de memoria que
proporcionan hasta un máximo de 512 MB de RAM del sistema.
Capítulo 5. Instalación de opciones 57
