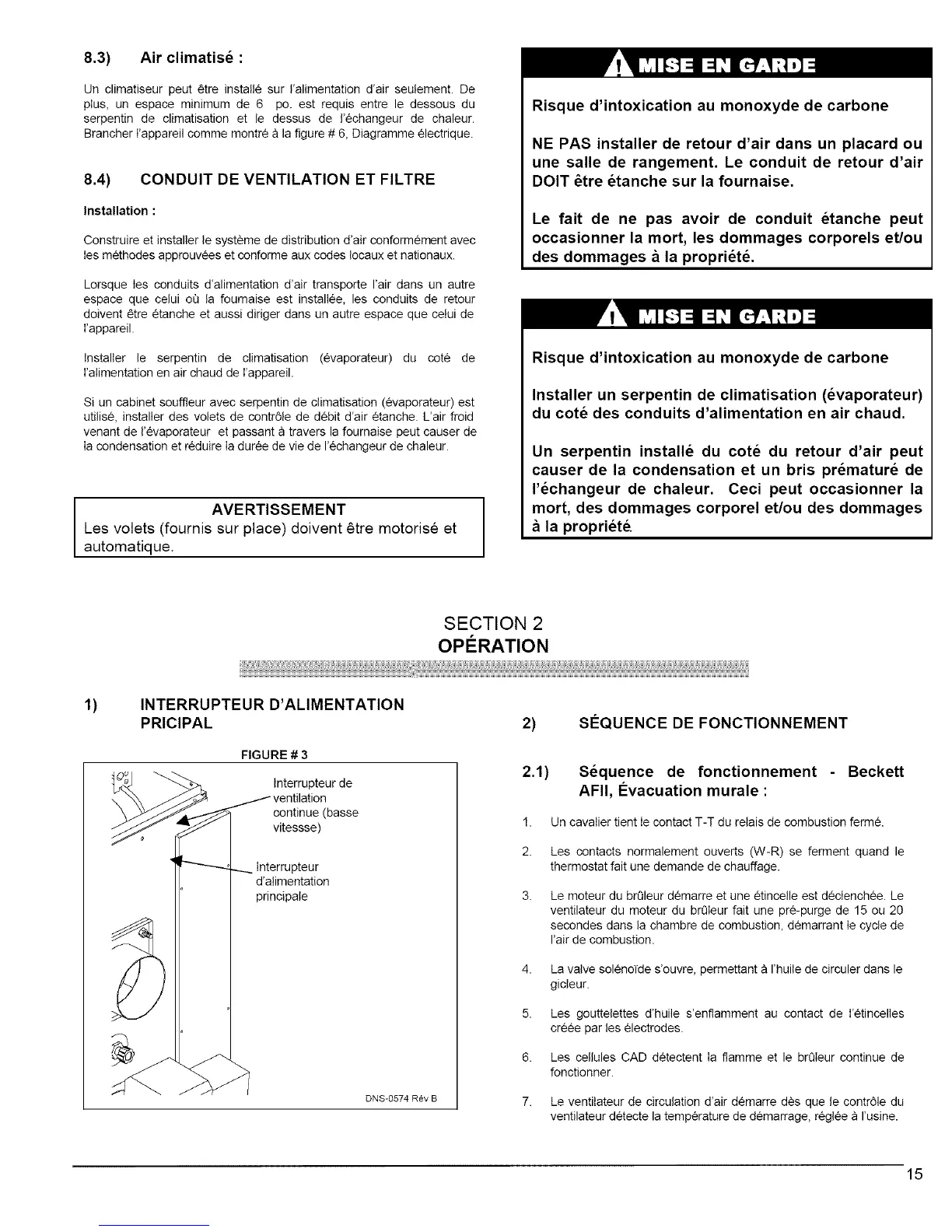

8.3) Air climatise :
Un climatiseur peut etre installe sur I'alimentation d'air seulement. De
plus, un espace minimum de 6 po. est requis entre le dessous du
serpentin de climatisation et le dessus de I'echangeur de chaleur.
Brancher rappareil comme montre a la figure # 6, Diagramme electrique.
8.4) CONDUIT DE VENTILATION ET FILTRE
Installation :
Construire et installer le systeme de distribution d'air conformement avec
Ies methodes approuvees et conforme aux codes Iocaux et nationaux.
Lorsque Ies conduits d'alimentation d'air transporte Fair dans un autre
espace que celui oQ la fournaise est installee, les conduits de retour
doivent etre etanche et aussi diriger dans un autre espace que cetui de
rappareil.
Installer le serpentin de climatisation (evaporateur) du cote de
I'atimentation en air chaud de I'appareil.
Si un cabinet souffleur avec serpentin de climatisation (evaporateur) est
utilise, installer des volets de contr61e de debit d'air etanche. L'air froid
venant de I'evaporateur et passant a travers la fournaise peut causer de
Ia condensation et reduire Ia duree de vie de I'echangeur de chaleur.
I AVERTISSEMENT I
Les volets (fournis sur place) doivent 6tre motorise et
automatique.
Risque d'intoxication au monoxyde de carbone
NE PAS installer de retour d'air dans un placard ou
une salle de rangement. Le conduit de retour d'air
DOlT _tre etanche sur la fournaise.
Le fait de ne pas avoir de conduit etanche peut
occasionner la mort, les dommages corporels et/ou
des dommages a la propriet&
Risque d'intoxication au monoxyde de carbone
Installer un serpentin de climatisation (evaporateur)
du cote des conduits d'alimentation en air chaud.
Un serpentin installe du cote du retour d'air peut
causer de la condensation et un bris premature de
I'echangeur de chaleur. Ceci peut occasionner la
mort, des dommages corporel et/ou des dommages
la propriete
1)
SECTION 2
OPI_RATION
INTERRUPTEUR D'ALIMENTATION
PRICIPAL
2)
SEQUENCE DEFONCTIONNEMENT
FIGURE # 3
Interrupteur de
continue (basse
vitessse)
Interrupteur
d'atimentation
principate
DNS-0574 Rev B
2.1) Sequence de fonctionnement - Beckett
AFII, I_vacuation murale :
1. Un cavalier tient Ie contact T-T du relais de combustion ferm&
2. Les contacts normalement ouverts (W-R) se ferment quand le
thermostat fait une demande de chauffage.
3. Le moteur du brOleur demarre et une etincelle est decIenchee. Le
ventilateur du moteur du brQIeur fait une pre-purge de 15 ou 20
secondes dans la chambre de combustion, demarrant Ie cycle de
I'air de combustion.
4. La valve solenorde s'ouvre, permettant a I'huile de circuler dans le
gicleur.
5. Les gouttelettes d'huile s'enflamment au contact de I'etincelles
creee par les electrodes.
6. Les cellules CAD detectent Ia flamme et le brQIeur continue de
fonctionner.
7. Le ventilateur de circulation d'air demarre des que le contr61e du
ventilateur detecte la temperature de demarrage, reglee a I'usine.
15
