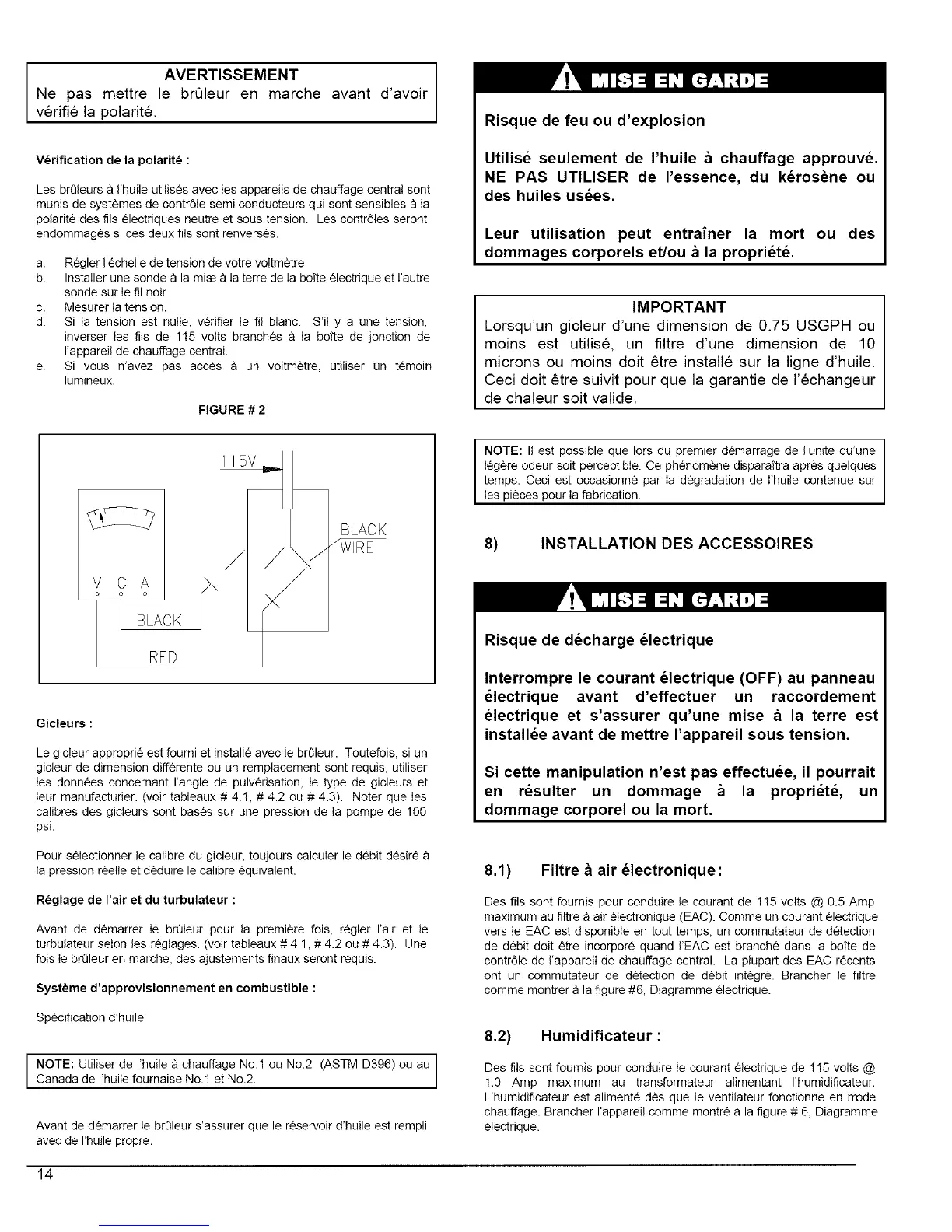

AVERTISSEMENT I
Ne pas mettre le breleur en marche avant d'avoir
verifie la polarite.
V_rification de la polarit_ :
Les brQ!eurs a !'huile utilises avec !es apparei!s de chauffage centra! sont
munis de systemes de contr6le semi-conducteurs qui sont sensibles a la
po!arit¢ des ills 61ectriques neutre et sous tension. Les contr61es seront
endommages sices deux fils sont renverses.
a. Regler !'¢che!le de tension de votre vo!tmetre.
b. Insta!ler une sonde a la mise a ia terre de ia botte 61ectrique et i'autre
sonde sur !e fil noir.
c. Mesurer !a tension.
d. Si la tension est nulle, verifier le fil blanc. S'il y a une tension,
inverser !es fi!s de 1!5 volts branches a !a bofte de jonction de
I'appareil de chauffage central.
e. Si vous n'avez pas acces a un vo!tmetre, utiliser un temoin
lumineux.
FIGURE # 2
Risque de feu ou d'explosion
Utilise seulement de I'huile a chauffage approuve.
NE PAS UTILISER de I'essence, du keros_ne ou
des huiles usees.
Leur utilisation peut entrainer la mort ou des
dommages corporels et/ou a la propriete.
IMPORTANT
Lorsqu'un gicleur d'une dimension de 0.75 USGPH ou
moins est utilise, un filtre d'une dimension de 10
microns ou moins dolt 6tre installe sur la ligne d'huile.
Ceci dolt 6tre suivit pour que la garantie de I'echangeur
de chaleur soit valide.
115V
BLACK
Gicleurs :
Le gic!eur approprie est fourni et instal!e avec !e brQleur. Toutefois, si un
gic!eur de dimension differente ou un remp!acement sont requis, utiliser
ies donn@es concernant I'angle de pulv6risation, le type de gicleurs et
bur manufacturier. (voir tableaux # 4.1, # 4.2 ou # 4.3). Noter que !es
calibres des gicleurs sont bases sur une press!on de ia pompe de 100
psi.
Pour se!ectionner le calibre du gicleur, toujours calculer le debit desire
ia press!on r@elleet d@duire le calibre equivalent.
Reglage de I'air et du turbulateur :
Avant de d@marrer ie br0leur pour la premiere fois, r@gler I'air et le
turbu!ateur se!on !es reg!ages. (voir tableaux # 4.1, # 4.2 ou # 4.3). Une
fois ie br01eur en marche, des ajustements finaux seront requis.
Systeme d'approvisionnement en combustible :
Specification d'hui!e
NOTE: Utiliser de rhuile a chauffage No.1 ou No.2 (ASTM D396) ou au
Canada de I'huib fournaise No.1 et No.2.
Avant de d6marrer !e brOleur s'assurer que le reservoir d'huile est rempli
avec de I'huile propre.
NOTE: II est possible que lots du premier d6marrage de !'unite qu'une
!6gere odeur soit perceptible. Ce ph6nomene disparattra apres quelques
temps. Ceci est occasionn6 par ia degradation de i'huile contenue sur
ies pieces pour ia fabrication.
8) INSTALLATION DES ACCESSOIRES
Risque de decharge electrique
Interrompre le courant electrique (OFF) au panneau
electrique avant d'effectuer un raccordement
electrique et s'assurer qu'une mise a la terre est
install_e avant de mettre I'appareil sous tension.
Si cette manipulation n'est pas effectuee, il pourrait
en resulter un dommage a la propriete, un
dommage corporel ou la mort.
8.1) Filtre a air electronique:
Des fils sont foumis pour conduire !e courant de 115 volts @ 0.5 Amp
maximum au filtre a air 6!ectronique (EAC). Comme un courant 61ectrique
vers !e EAC est disponib!e en tout temps, un commutateur de detection
de debit dolt etre incorpor6 quand !'EAC est branche dans la botte de
contr61e de I'appareiI de chauffage central. La plupart des EAC r@cents
ont un commutateur de detection de debit int6gr@. Brancher ie filtre
comme montrer a la figure #6, Diagramme electrique.
8.2) Humidificateur :
Des ills sont foumis pour conduire !e courant e!ectrique de ! 15 volts @
1.0 Amp maximum au transformateur a!imentant rhumidificateur.
L'humidificateur est alimente des que le ventilateur fonctionne en rrode
chauffage. Brancher I'appareil comme montre a la figure # 6, Diagramme
e!ectrique.
14
