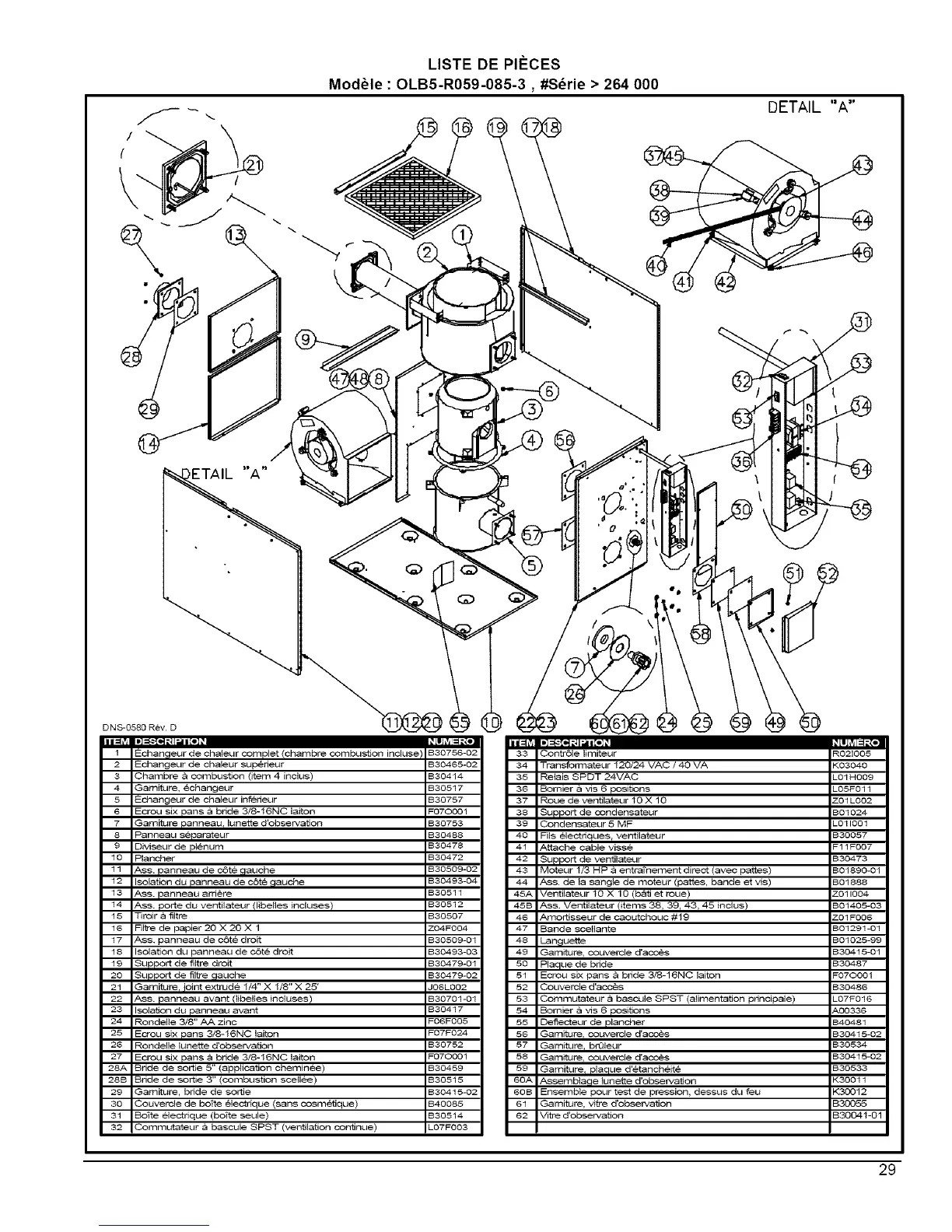

LISTE DE PIECES
ModUle : OLB5-R059-085-3, #S_rie > 264 000
DETAIL "A"
DNS-0580 Rev. D
GD
2 --changeur de chaleur sup_rieur
3 _,hambre & combustion (item 4 inctus)
4 Garniture, echangeur
5 --changeur de chaleur infeiieur
6 ,,crou six pans a bride 3/8-1,,NC laiton
7 Garniture panneau T lunette d'observation
8 Panneau separateur
9 Diviseur de plenum
10 Piancher
11 _,ss. panneau de c6te gauche
12 Isolation du panneau de c6te c_auche
13 _,ss. panneau arriere
14 &ss. porte du ventilateur (libelles incluses)
15 Tiroir a filtre
16 Fil_-e de papier 2-- X 20 X 1
17 Zkss. panneau de c6te droit
18 Isolation du panneau de c6te droit
1 e ,,upport de filtre droit
20 ,,upport de flltre _auche
21 Garniture, ioint extrude 1/4" X 1/8" X 25'
22 Zkss. panneau avant (libetles incluses)
23 Isolation du panneau avant
24 Rondelle 3/8" AA zinc
25 ,,crou six pans 3/8-1,,N0 laiton
26 Ronde!le lunet:te d'observation
27 Ecrou six pans a bride 3/8-1,,N0 laiton
28A --ride de sortie 5" (application cheminee)
28B --ride de sortie 3" (combustion scetlee)
29 Garniture, bdde de sortie
30 _,ouvercle de bofte electrique (sans oosmetique)
31 ,,o_te electdque (bofte seule)
32 _,ommutateur a bascule SPST (ventilation continue)
B30465-02
B30414
B30517
B30757
F070001
B30753
B30488
B30478
B30472
B30509-02
B30493-04
B30511
B30512
B30507
Z04F004
B30509-01
B30493-03
B30479-01
B30479-02
J06L002
B36701-01
B30417
F66F005
F07F624
B30752
F070001
B30459
B30515
B36415-02
B40085
B30514
L07F003
Contr61e limiteur
34 Transformateur 120/24 VAC / 4-- VA
35 Retais SPDT 24VAC
36 Bomier a vis ,, positions
37 Roue de ventilateur 1 ,, X 1,,
38 Supportde condensateur
39 Condensateur 5 MF
40 Fils electriques, ventilateur
41 Attache cable visse
42 Support de ventilateur
43 Moteur 1/3 HP a entraTnement direct (avec parses)
44 Ass. de la sangle de moteur (pattes, bande et vis)
45A Ventilateur 1,, X 1,, (b_ti et roue)
45B Ass. Ventilateur (items 38, 39, 43 T45 indus)
46 Amortisseur de caoutchouc #1 ,,
47 Bande sce!lante
48 Lan_uette
49 Garniture, couvercle d'acces
50 Piaque de bride
51 Ecrou six pans & bnde 3/8-16N0 laiton
52 Couvercle d'acc_s
53 Commutateur a bascule SPST (alimentation pnncipale)
54 Bomier a vis ,, positions
55 Deflecteur de piancher
56 Garniture, couvercle d'acces
57 Garniture, brQleur
58 Garniture, couvercle d'acces
59 Garniture T plaque d'etancheite
60A Assembia,qe lunette d'observatJon
60B Ensemble pour test de pression, dessus du feu
61 Garniture, vitre d'observation
62 Vitre d'observation
K03040
L01H009
L05F011
Z01 L002
B01024
L011001
B30057
F 11F007
B30473
B01860-01
B01888
Z011004
B01405-03
Z01F006
B01291-01
B01025-99
B30415-01
B30487
F070001
B30486
L07F016
A00336
B40481
B 30415-02
B30534
B 30415-02
B30533
K30011
K30012
B30055
B3,,041-,,1
29
