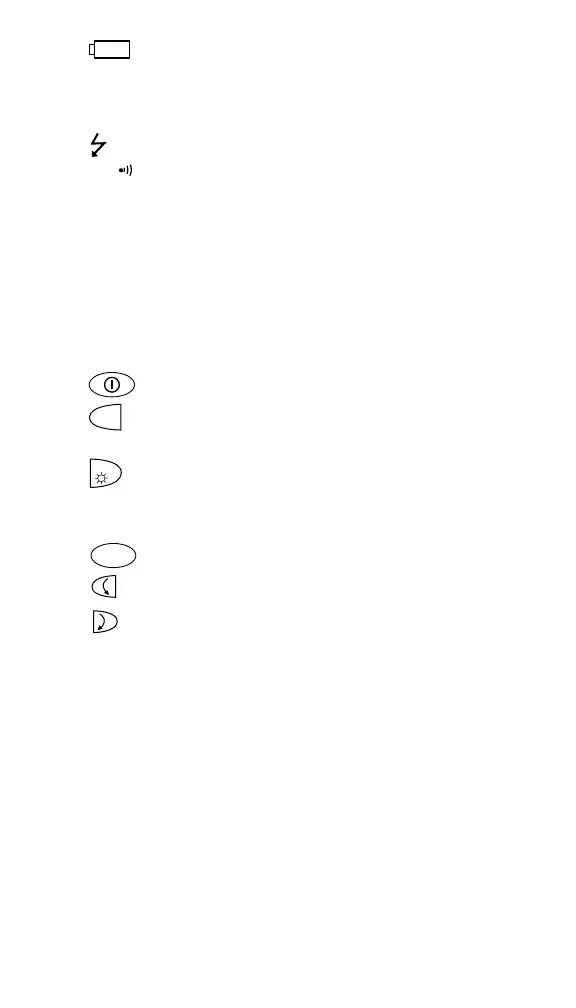

• – indica que deben reemplazarse las baterías para
evitar lecturas falsas.
• Gráfico de barras analógico – simula el movimiento de una
aguja analógica.
• – indica cuando está activada la prueba de aislamiento.
• – unidades de medición.
3. Funciones
• VAC – Voltaje de CA de 0.1 a 600.0 V
• VDC – Voltaje de CC de 0.1 a 600.0 V.
• Ω / •
)))
– Resistencia y continuidad audible de 0.1 a 199.9.
• Lo Ω – Baja resistencia de 0.01 a 19.99 Ω.
• 250V/500V/1000V /M Ω – Voltajes / rango de medición de
aislamiento: 0.001 - 4000 M Ω.
4. Botones
• – enciende y apaga el instrumento.
• – desactiva la función APO y fija el período de tiempo que
dura el modo de prueba de aislamiento.
• – enciende la luz de fondo por 30 segundos y pone los
cables de prueba a cero en los modos de resistencia o de
baja resistencia.
• – inicia la prueba de aislamiento.
• – selecciona las funciones en sentido antihorario.
• – selecciona las funciones en sentido horario.
+
V
Ω
MKΩ
V
Ω
MKΩ
V
Ω
MKΩ
LOCK
ZERO
TEST
