IDEAL 61-795

31
61-795
Digital Insulation Tester
1000V
Test
MΩ
500V
MΩ
250V
MΩ
Red
Black
P
N
PE
R
E
R
T

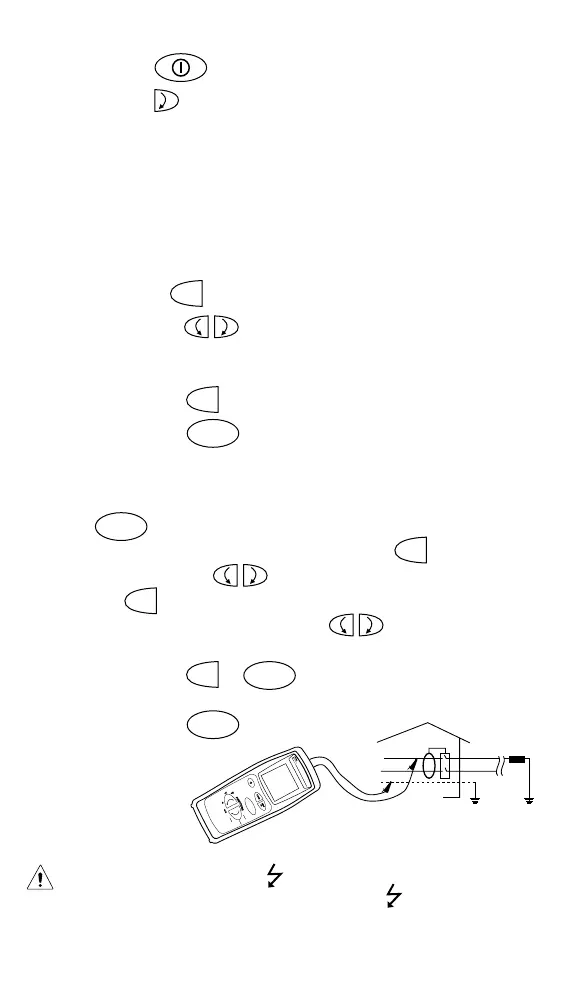

Résistance de l’isolation
1. Appuyer sur pour mettre l’instrument en marche.
2. Appuyer sur pour sélectionner la tension d’essai de
1000 V, 500 V ou 250 V
3. Introduire les conducteurs d’essai dans les bornes d’entrée
correspondantes de l’instrument.
4. Déconnecter le circuit testé de l’alimentation et isoler toutes les
charges résiduelles.
5. Appliquer les conducteurs au câblage en cours de contrôle.
(6A) Pour conduire un essai chronométré :
• Maintenir enfoncé pendant 2 s.
• Puis utiliser pour sélectionner le temps de 30 secondes
à 10 minutes. (la valeur implicite est (S) « spot test » ou essai
ponctuel.)
• Appuyer sur pour confirmer la sélection.
• Appuyer sur pour commencer l’essai d’isolement. La
dernière lecture mégohm est affichée. Laisser les conducteurs
sur les points d’essai afin de permettre au circuit de se décharger.
• Pour exécuter à nouveau le même test chronométré, appuyer sur
.
• Pour quitter le test chronométré, maintenir enfoncé pendant
2 s, puis utiliser pour sélectionner S et appuyer enfin
sur . On peut alors naviguer vers n’importe quelle fonction
de l’appareil à l’aide des boutons .
(6B) Pour conduire un essai continu :
• Appuyer sur et simultanément. Un verrou est
affiché et l’unité émet un bip.
• Appuyer sur
une nouvelle fois
pour interrompre
le mode
continu.
Avertissement : Le symbole de l’affichage indique que l’instrument
est en train de charger le circuit. Quand le symbole clignote sur
l’affichage, l’instrument est en train de décharger le circuit.
Ces deux symboles indiquent qu’il existe un risque d’électrocution.
TEST
TEST
TEST
TEST
LOCK
LOCK
LOCK
LOCK
LOCK
Noir
Rouge
