ESPAÑOL
IGEA OSTEOSPINE – Manual del usuario
IGEA OSTEOSPINE Manual del usuario ES
50

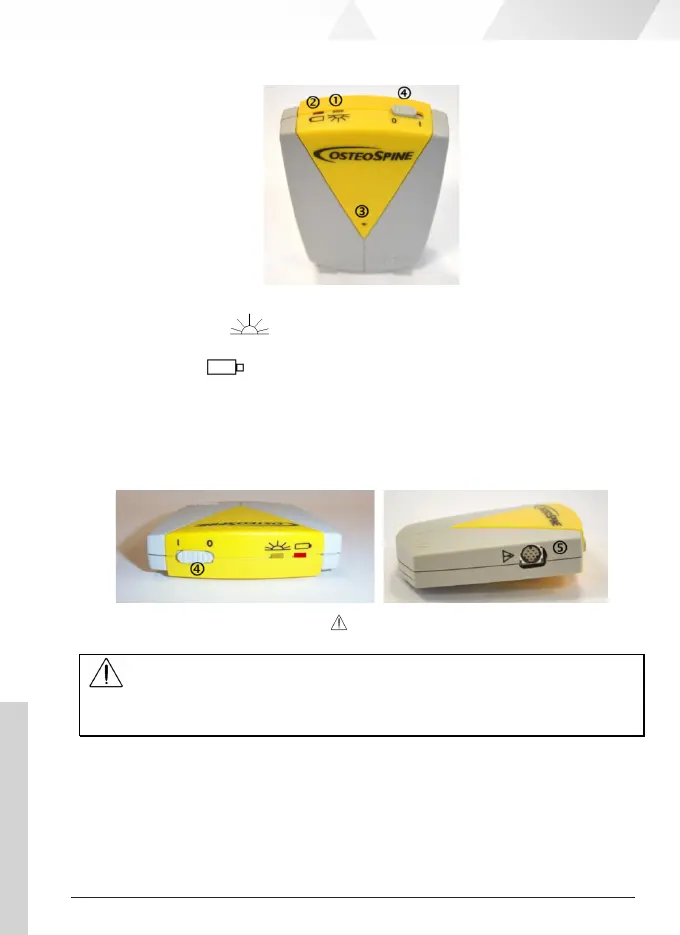

2.1 Generador de señal
El generador contiene la batería recargable y está dotado de:
- Un piloto amarillo que indica el estado de encendido del sistema y la dispensación de
la terapia.
- Un piloto rojo que indica el estado de carga / recarga de la batería de alimentación.
- Un señalador acústico interno, o elemento sonoro, que, junto con los pilotos amarillo y rojo
,
señala estados importantes para el uso del dispositivo.
Las combinaciones de pilotos y elemento sonoro informan al usuario del estado del sistema como
se indica en el apartado 3.4.
- Un interruptor de encendido/apagado, marcado por los símbolos
«0» = apagado y «I» = encendido.
- Una toma marcada con el símbolo en el lado del estimulador para conectar de forma
alternativa y exclusiva los electrodos para la terapia o el cargador para cargar la batería.
Nota: El generador utiliza un solo conector para conectar la parte aplicada y el cargador. Este
aspecto es importante para la seguridad eléctrica, porque el dispositivo no puede estar conectado al
mismo tiempo a una toma de corriente, a través del cargador externo, y al paciente, a través del
cable que lleva a los electrodos.
