15

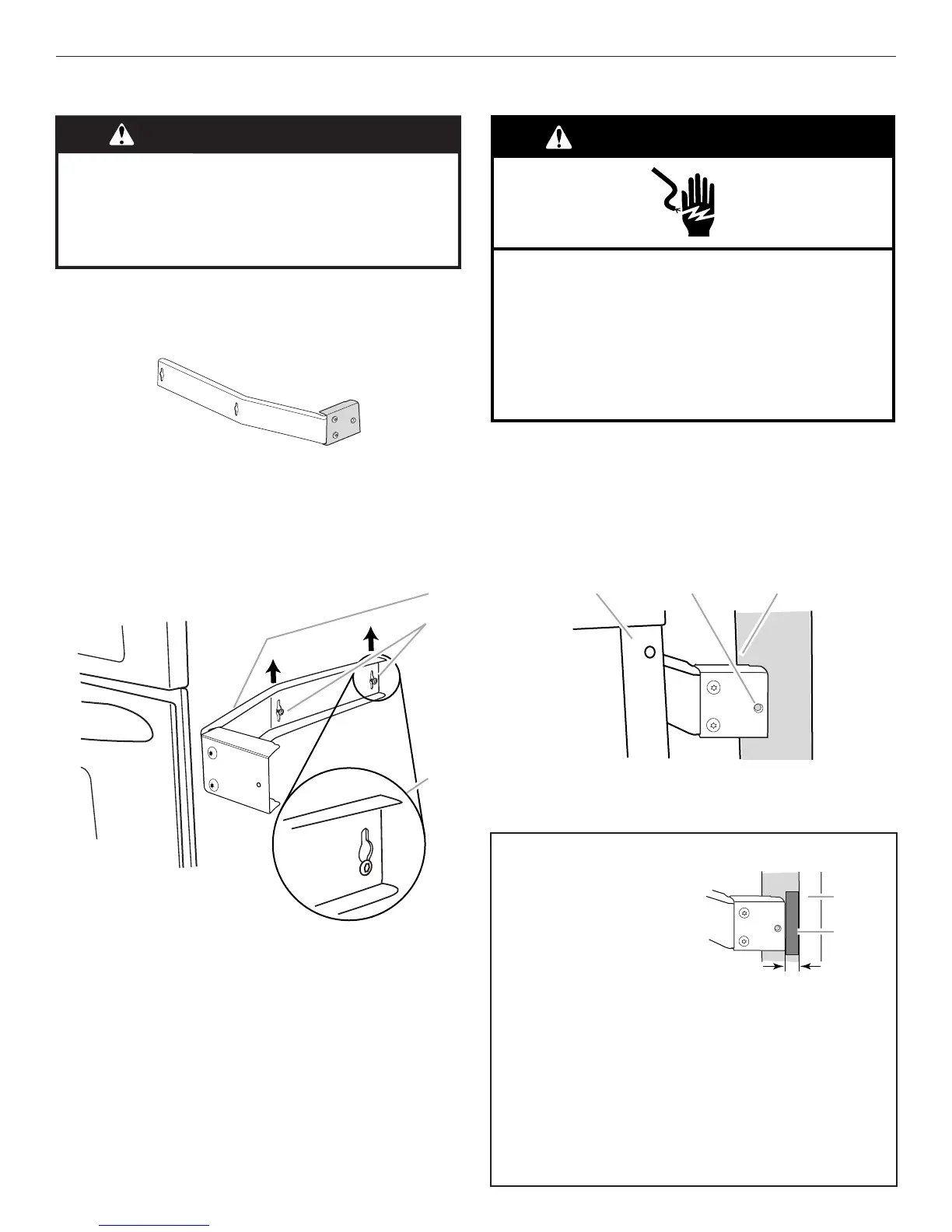

Installation du four à micro-ondes
(Installation de 30" [76,2 cm] uniquement)
1. Vider le four à micro-ondes de tout article.
2. Fixer chaque plaque de raccord à chacune des brides
latérales au moyen des vis T10 de 3/8" (0,95 cm) comme
illustré.
3. Desserrer les vis du milieu et les vis arrière situées de
chaque côté du four à micro-ondes. Les vis se trouvent à la
même hauteur que la poignée de porte.
4. Engager la bride latérale sur les 2 vis - engager la tête de
chaque vis dans l’ouverture allongée de la bride; faire ensuite
glisser la bride latérale vers le haut pour que la partie
inférieure de chaque trou allongé repose sur la vis.
5. Resserrer les vis pour fixer la bride latérale au four à
microondes.
6. Répéter les étapes 4 et 5 pour l’autre côté du four à
microondes.
7. Tout en gardant le four à micro-ondes à proximité de
l’ouverture d’encastrement, brancher le four à micro-ondes
dans la prise de courant à 3 broches reliée à la terre.
8. À l’aide d’au moins 2 personnes, faire glisser complètement
le four à micro-ondes dans l’ouverture d’encastrement et le
centrer dans l’ouverture.
REMARQUE : Il faut que les trous aux embouts de chaque bride
latérale soient totalement superposés au matériau de bois du
mur ou du placard, tel qu’illustré.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four à micro-ondes.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
B
A. Bride latérale
B. Vis pré-installées (milieu et arrière)
C. Fixation correcte de la bride latérale
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A. Partie avant de la porte
B. Trou de vis de la bride latérale
pour la fixation du placard
C. Avant du placard
Installation dans des placards à double paroi uniquement :
Il doit y avoir un dégagement
de 1/4" (6 mm) entre
l’extrémité de la bride latérale
et la paroi extérieure.
Si le dégagement correspond
bien à cette mesure, passer à
l’étape 9 ci-dessous et
terminer l’installation.
S’il n’y a pas de tel
dégagement, suivre les étapes suivantes :
a. Insérer une cale de 1/4" (6 mm) entre la bride latérale et la
paroi extérieure;
b. Utiliser un foret de 7/64" (3 mm) pour percer un avant-trou
dans le trou de vis de la bride latérale;
c. Installer une vis à tête carrée/Phillips de 1
1
/
2
" (3,81 cm)
puis retirer la cale.
d. Répéter les étapes a, b et c pour l’autre côté.
REMARQUE : Afin que le panneau de garniture latérale soit
bien installé, ne pas trop serrer les vis.
Passer à l’étape 11.
¹⁄₄
" (6 mm)
Cale
Paroi
extérieure
