REQUISITOS DE INSTALACIÓN
Herramientas y piezas
Herramientas necesarias
Reúna las herramientas y las piezas necesarias antes de
comenzar la instalación. Lea y siga las instrucciones provistas
con cualquiera de las herramientas detalladas aquí.
■ Cinta métrica
■ Lápiz
■ Destornillador T10 TORX
®†
■ Destornillador Phillips No. 2 y No. 3 cuadrado
■ Taladro
■ Broca de barrena de 5/64" (2 mm) y de 7/64" (3 mm)
■ Cuña 1/4" (6 mm)
* Se puede necesitar la cuña para la instalación en gabinetes
de pared doble (que tienen muros externos que salen más
allá de la superficie frontal de la abertura) Consulte el paso 8
en la sección “Instale el horno microondas (30" [76,2 cm] solo
instalación)”.
Piezas suministradas
Todas las piezas indicadas a continuación han sido provistas,
pero no se usarán todas. El tamaño de la abertura de corte
determinará qué piezas va a usar. Consulte la lista en el cuadro
de más abajo para ver qué partes se usan para cada instalación.
Requisitos de ubicación
El horno de microondas puede colocarse en un armario y/o
sobre un horno empotrado, o debajo del mostrador y/o debajo
de una superficie de cocción sin ventilación. Verifique la abertura
donde se instalará el horno de microondas. La ubicación debe
ofrecer:
■ Armarios de madera.
■ Una abertura de recorte que esté a plomo y a escuadra.
Consulte la sección “Dimensiones mínimas de aberturas”.
■ Una base de recorte que sea sólida, esté nivelada y al ras
con el recorte inferior del armario.
■ Un soporte de peso para 150 lb (68 kg) por lo menos, lo
que incluye el horno de microondas y los artículos que se
coloquen dentro del mismo.
■ Tomacorriente conectado a tierra. Vea la sección “Requisitos
eléctricos”.
■ Espacios libres de instalación mínimos para el lugar de la
instalación. Consulte la sección “Dimensiones mínimas”.
■ Un recinto completamente encerrado alrededor de la parte
empotrada del horno.
A
B
C
E
D
H
F
G
I

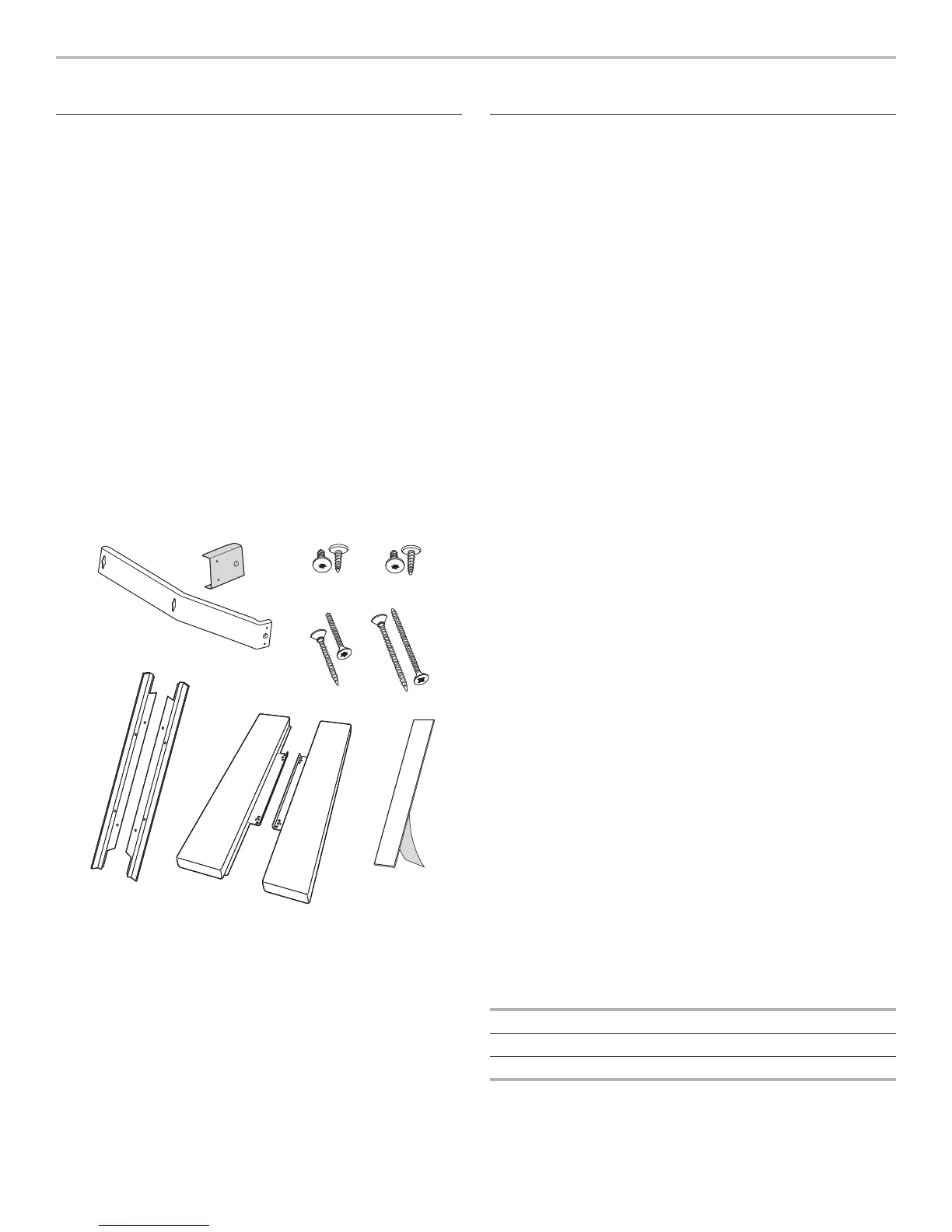

A. Soportes laterales (2)
B. Placas de extensión (2)
C. Tornillos 3/8" (0,95 cm) T10 (4)
D. Tornillos 1/2" (1,27 cm) T10 (4)
E. Tornillos 1" (2,54 cm) T10 (4)
F. Tornillos cuadrados/Phillips 1
1
/
2
" (3,81 cm)
T10 (2)
G. Soportes de montaje (2)
H. Chapas frontales (2)
I. Tiras espaciadoras (4)
A
B
C
E
D
H
F
G
I
†
®
TORX es una marca registrada de Acument Intellectual Properties, LLC.
INSTALACIÓN PIEZAS USADAS
24" (61,0 cm) instalación D, E, G, I
30" (76,2 cm) instalación A, B, C, E, F, H, I
