Conexiones a otros equipos
La instalación exacta a utilizar para hacer las conexiones de los distintos componentes de vídeo y audio en el TV
depende del modelo y funciones de cada componente. Confirme en el manual de instrucciones de cada
componente la posición de las entradas y salidas de vídeo y de audio.
Los diagramas de conexión a continuación son sugerencias. Puede ser necesario modificarlos según los equipos
que posee. Los diagramas muestran sólo las conexiones de componentes de vídeo y audio.
Al pulsar TV/AV en el control remoto aparece la fuente de señal actual
(pulse TV/AV de nuevo o 0-3 para cambiar).
Selección de la fuente de entrada de vídeo
Presione TV/AV para ver la señal de otro dispositivo conectado al televisor,
como un VCR o un reproductor de DVD. Puede seleccionar ANT, VIDEO1,
VIDEO2 (en el panel frontal), COMPONENT según los jacks de entrada que
haya utilizado para conectar los dispositivos.
Para conectar el TV a un VCR con una toma S-VIDEO
Si conecta un VCR con una toma S-vídeo a la toma S-VIDEO de la parte posterior del TV, también debe conectar los
cables de audio a las tomas AUDIO IN de la parte posterior del TV. El cable S-vídeo sólo transporta la señal de vídeo.
La señal de audio es independiente.
NOTA:
Cuando el cable S-vídeo y el cable de vídeo estándar se conectan al mismo tiempo, el cable S-vídeo toma preferencia.
Atrás del TV
A salida de S-Vídeo A salida de Audio
A entrada de
S-VIDEO

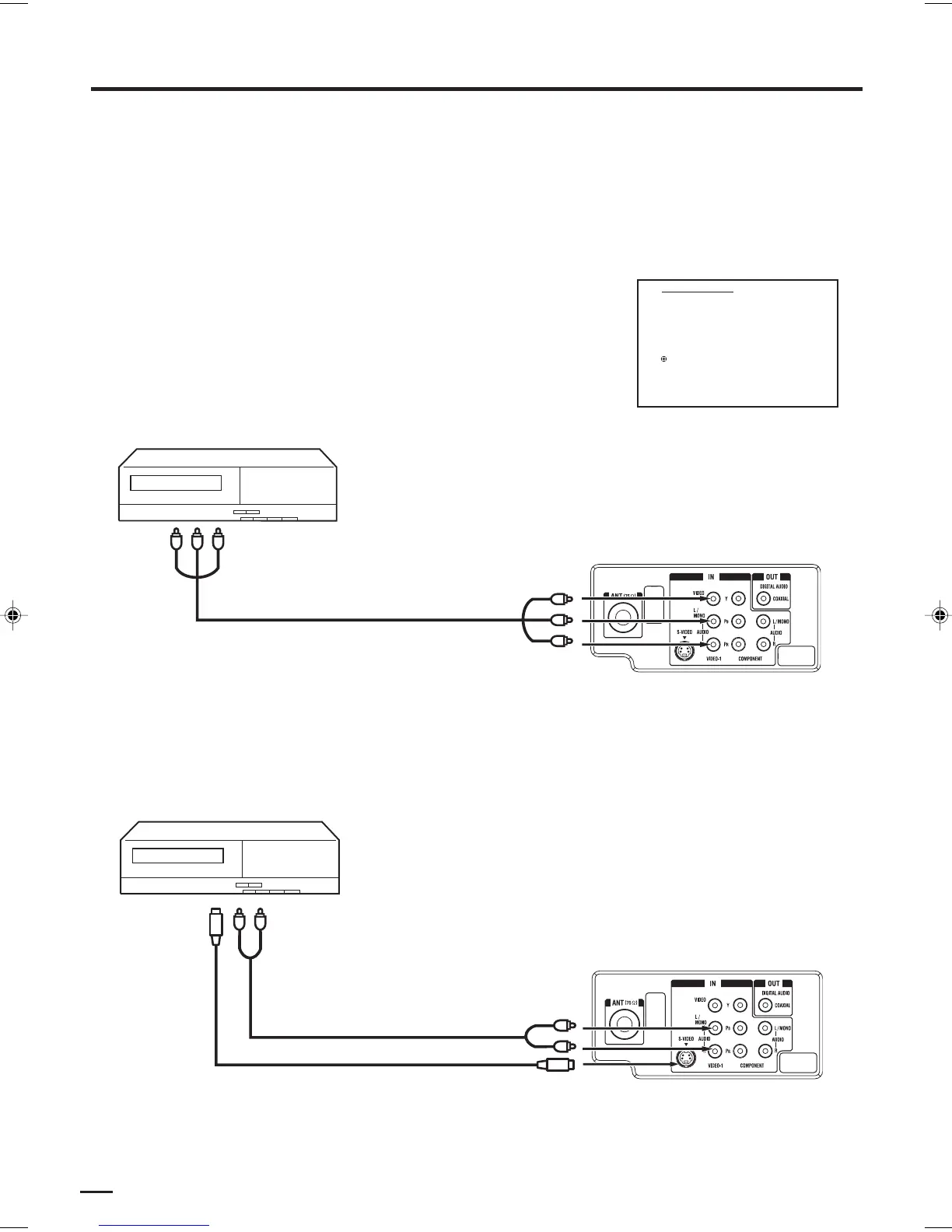

Para conectar el TV a una videograbadora
Atrás del TV
A salida de Audio/Vídeo
Cable de Audio/Vídeo (no suministrado)
A entrada de AUDIO/
VIDEO
A entrada de
AUDIO
Cable de Audio (no suministrado)
Cable de S-Vídeo (no suministrado)
