PL
19
3
Napełnienie obwodu słonecznego.
NB.: w przypadku błędów podczas konstrukcji,
eksploatacji lub prac konserwacyjnych, spo-
wodowanych nieprzestrzeganiem obowiązują-
cego prawodawstwa, przepisów lub instrukcji
zawartych w niniejszej instrukcji (lub innych,
dostarczonych przez producenta), producent
uchyla się od jakiejkolwiek odpowiedzialności
kontraktowej lub poza kontraktowej za powstałe
szkody i gwarancja dotycząca urządzenia traci
ważność.
Instalację można napełnić tylko, gdy:
- usunięto ewentualne ryzyko szczątkowe
pracy, prowadzące do blokad i pogorszenia z
upływem czasu cech glikoli;
- usunięto ewentualną wodę z instalacji, która
mogłaby zimą doprowadzić do uszkodzenia
systemu;
- skontrolowano brak przecieków za pomocą
kontroli z powietrzem;
- jednostka zasobnika c.w.u. została napełniona;
- zbiornik wyrównawczy jest wstępnie naładowa-
ny przez wykwalikowanego profesjonalistę
zgodnie ze wskazaniami producenta.
Instalację należy napełnić korzystając wyłącznie
z glikolu dostarczonego przez da Immergas,
za pomocą pompy automatycznej. Instalację
należy napełnić z zamkniętym zaworem odpo-
wietrzającym.
W celu napełnienia należy:
1 przyłączyć rurę tłoczną pompy automatycz-
nej do złączki kurka napełniania (9 Rys. 4)
umieszczonego pod pompą i odkręcić kurek.
2 przyłączyć rurę powrotną pompy automatycz-
nej do złączki kurka opróżniania (8 Rys. 4) i
otworzyć kurek spustowy.
3 Śrubę regulacyjną regulatora natężenia prze-
pływu (11 Rys. 4) należy umieścić poziomo,
aby zagwarantować zamknięcie wbudowanego
zaworu kulowego. Pozostawić termometr w
pozycji odczytu (ON).
4 Napełnić zbiornik pompy napełniania ko-
nieczną ilością glikolu z zapasem służącym do
pozostawienia na dnie zbiornika, aby uniknąć
krążenia powietrza w obiegu.
5 Faza napełniania musi trwać minimalnie 20
÷ 25 minut. Czas ten służy do całkowitego
usunięcia powietrza z obwodu. Co jakiś czas
otworzyć śrubę regulacyjną regulatora prze-
pływu, aby usunąć ewentualne powietrze z
jego wnętrza (pozycja pionowa).
6 Usunąć ewentualne powietrze pozostałe w
instalacji słonecznej, najlepiej korzystając z
metody tzw. “pressure shot”, polegającej na
zwiększeniu ciśnienia napełniania instalacji i
następującym po tym szybkim otwarciu zawo-
ru zwrotnego (8, Rys. 4). Metoda ta pozwala
na wydalenie powietrza z obwodu.
7 Zamknąć kurek napełniania i wyłączyć pom-
pę napełniania, otworzyć śrubę regulacyjną
regulatora przepływu (znacznik na pozycji
pionowej).
8 Pozostawić obwód pod ciśnieniem. Jakiekol-
wiek obniżenie ciśnienia wskazuje przeciek w
systemie.
9 Ustawić ciśnienie funkcjonowania w obwodzie
na 2 Bara + 0,1 Bara dla każdego metra różnicy
poziomów między kolektorem słonecznym i
zbiornikiem wyrównawczym (ustawia się to
samo ciśnienie między zbiornikiem wyrów-
nawczym i instalacją).
10 Włączyć pompę słoneczną na maksymalnej
prędkości i pozostawić przez przynajmniej
15 minut.
11 Odłączyć pompę napełniania i zamknąć
złączki odpowiednimi wkrętkami.
Nie napełniać instalacji w warunkach silnego
nasłonecznienia i z kolektorami o wysokiej
temperaturze.
Upewnić się, że całkowicie usunięto pęcherze
powietrza.
Odpowietrzanie obwodu słonecznego.
Należy odpowietrzyć system:
- w chwili uruchomienia (po napełnieniu);
- w razie konieczności, na przykład w razie
usterek.
Uwaga: niebezpieczeństwo poparzenia płynem
z kolektorów.

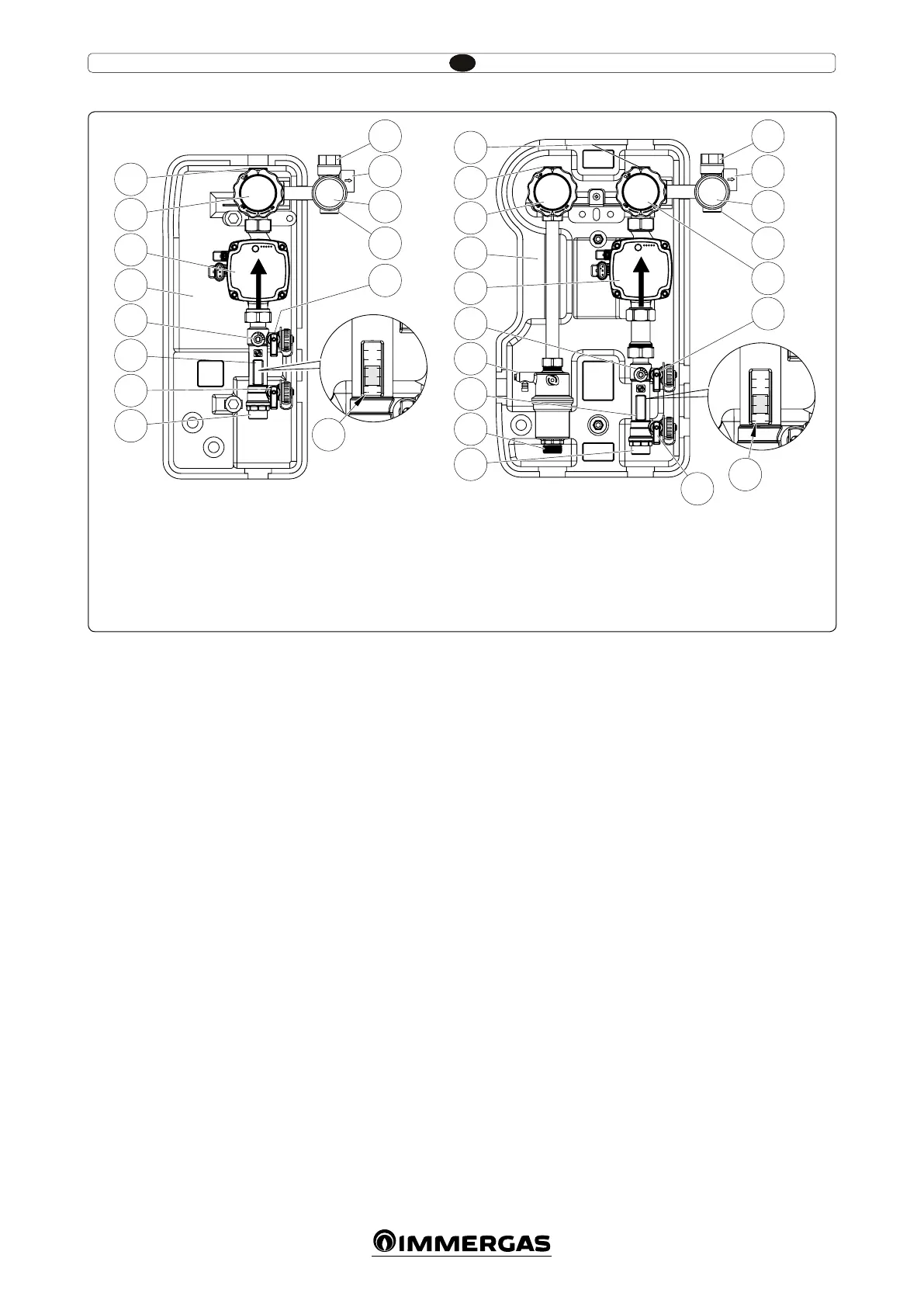

Elementy główne.
Opis:
1 - Obiegowa pompa słoneczna
2 - Zawór zwrotny, termometr i kurek
3 - Złączka opróżniania zaworu
4 - Przepływomierz
5 - Zawór bezpieczeństwa 6 bary
6 - Podłączenie 3/4” do zbiornika wyrów-
nawczego
7 - Manometr
8 - Kurek opróżniania
9 - Kurek napełniania
10 - Powłoka izolacyjna
11 - Regulator przepływu
12 - Wlot od strony zasobnika
13 - Wylot w stronę kolektora słonecznego
14 - Odniesienie do odczytu przepływu
15 - Zawór zwrotny, termometr i kurek
16 - Odgazowywacz
17 - Wlot z kolektora słonecznego
18 - Wylot w stronę zasobnika
1
2
3
4
5
6
7
6
10
11
1
4
8
12
2
13
3
5
14
9
1
2
3
4
5
6
7
6
3
5
14
13
17
15
10
1
16
18
2
11
12
4
9
8
