Pompa obiegowa.
Zespoły są dostarczane z pompami obiegowymi
wyposażonymi w regulator prędkości.
Takie ustawienia są odpowiednie dla większości
rozwiązań instalacyjnych.
Pompa obiegowa jest wyposażona w elektronicz-
ny układ sterowania, który pozwala na ustawienie
zaawansowanych funkcji. Aby zapewnić prawi-
dłowe działanie, typ systemu działania należy
dostosować do instalacji i wybrać prędkość w
dostępnym zakresie, stawiając na pierwszym
miejscu oszczędność energii.

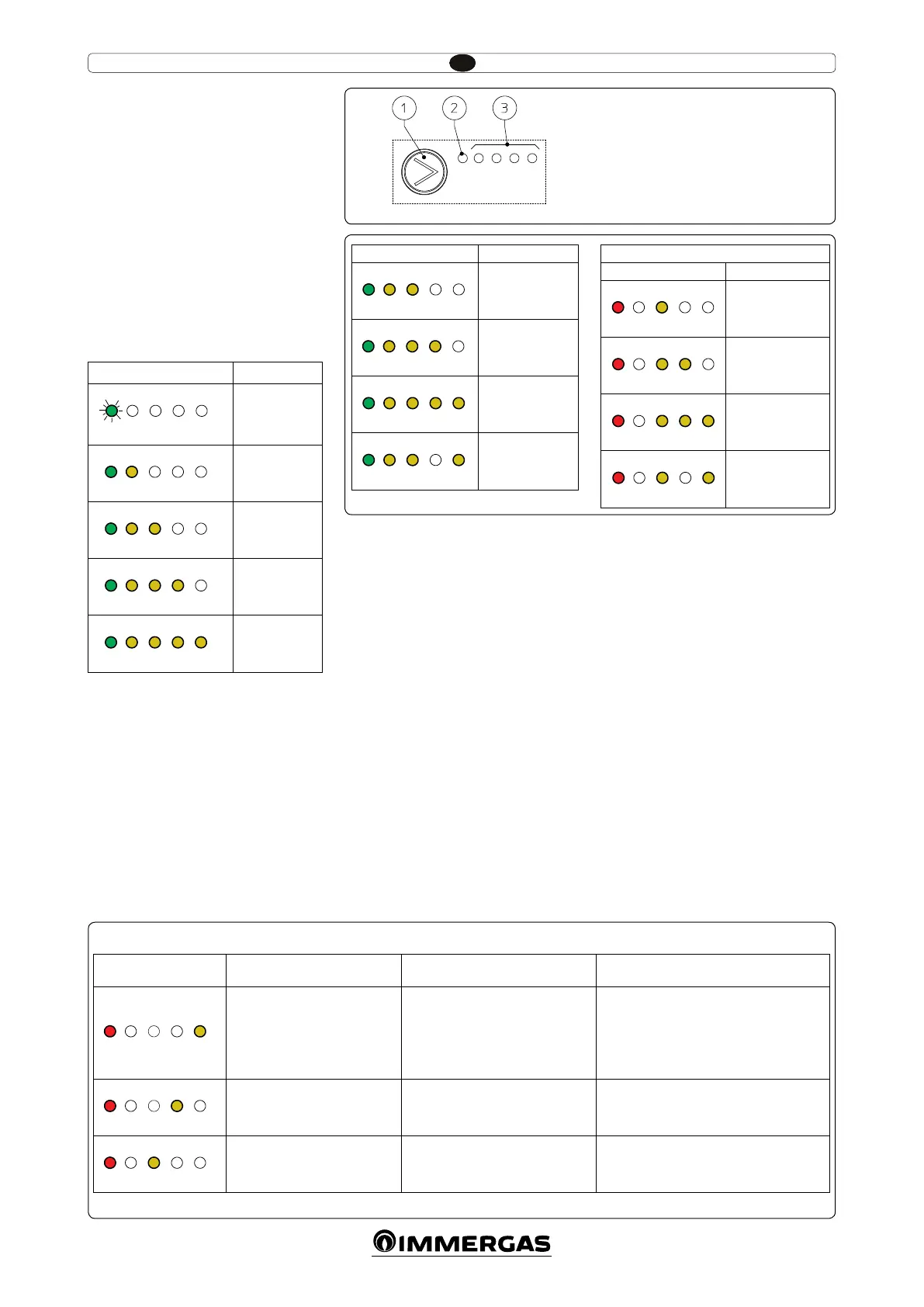

Wyświetlanie stanu pracy. Podczas normalnego
działania led stanu (2 rys. 4) świeci się na zielono
(miga (FL), gdy jest w trybie czuwania), a cztery
żółte diody led (3 rys. 4) pokazują zużycie pompy
zgodnie z poniższą tabelą:
Led pompy obiegowej Pobór
G Y Y Y Y
FL O O O O
Pompa obie-
gowa w trybie
czuwania
G Y Y Y Y
On On O O O
0 ÷ 25 %
G Y Y Y Y
On On On O O
25 ÷ 50 %
G Y Y Y Y
On On On On O
50 ÷ 75 %
G Y Y Y Y
On On On On On
75 ÷ 100 %
Normalny tryb działania. Aby zobaczyć aktual-
ny tryb działania, należy jednorazowo nacisnąć
na przycisk (1 rys. 4).
Aby zmienić tryb działania, należy nacisnąć i
przytrzymać przycisk od 2 do 10 sekund, aż do
migania bieżącej konguracji, po każdym naci-
śnięciu na przycisk można przeglądać cyklicznie
wszystkie możliwe funkcje wg tabeli (rys. 5).
Po upłynięciu kilku sekund bez wykonywania
jakichkolwiek czynności pompa obiegowa za-
pisuje wybrany tryb i powraca do wyświetlania
trybu działania.
- Krzywa stała: krzywa działania pompy jest
stała. Punkt pracy pompy obiegowej przesunie
się w górę lub w dół w zależności od zapotrze-
bowania instalacji.
- Prol PWM: nie należy używać tego trybu
działania.
Blokada przycisku wyboru. Przycisk jest wypo-
sażony w funkcję, która blokuje jego działanie,
aby zapobiec przypadkowym zmianom, w celu
zablokowania panelu sterowania należy nacisnąć
i przytrzymać przez ponad 10 sekund (w czasie
których miga bieżąca konfiguracja) przycisk
(1), włączona blokada jest sygnalizowana przez
miganie wszystkich led panela sterowania. Aby
odblokować przycisk, należy ponownie nacisnąć
i przytrzymać przez ponad 10 sekund.
Diagnostykę w czasie rzeczywistym: w przy-
padku nieprawidłowego działania led dostarczają
informacji dotyczących działania pompy obiego-
wej, zob. tabela (rys. 6):
Led pompy obiegowej
(pierwszy czerwony led)
Opis Diagnostyka Środek zaradczy
R Y Y Y Y
On O O O On
Zablokowana pompa obiegowa
Pompa obiegowa nie może automa-
tycznie ponownie się uruchomić z
powodu anomalii.
Należy zaczekać na wykonanie przez pompę
obiegowa prób automatycznego odblokowania
lub odblokować wał silnika ręcznie przy użyciu
śrubę na środku głowicy.
Jeśli anomalia nie ustępuje, należy wymienić
pompę obiegową.
R Y Y Y Y
On O O On O
Nieprawidłowa sytuacja (pompa
obiegowa kontynuuje pracę).
niskie ciśnienie zasilania
Napięcie poza zasięgiem Należy sprawdzić zasilanie elektryczne
R Y Y Y Y
On O On O O
Anomalia elektryczna
(Zablokowana pompa obiegowa)
Pompa obiegowa jest zablokowane z
powodu zbyt niskiego zasilania lub
poważnej awarii.
Sprawdzić zasilanie elektryczne, jeśli usterka
nadal występuje, należy wymienić pompę
obiegową.
Opis:
1 - Przycisk wyboru funkcji
2 - Led zielony (G) / czerwony (R)
3 - 4 Led żółty (Y)
4
6
5
Led pompy obiegowej Opis
G Y Y Y Y
On On On O O
Krzywa stała,
prędkość 1
G Y Y Y Y
On On On On O
Krzywa stała,
prędkość 2
G Y Y Y Y
On On On On On
Krzywa stała,
prędkość 3
G Y Y Y Y
On On On O On
Krzywa stała,
prędkość 4 (do-
myślne)
NIE UŻYWAĆ
Led pompy obiegowej Opis
R Y Y Y Y
On O On O O
Prol PWM,
prędkość 1
R Y Y Y Y
On O On On O
Prol PWM,
prędkość 2
R Y Y Y Y
On O On On On
Prol PWM,
prędkość 3
R Y Y Y Y
On O On O On
Prol PWM,
prędkość 4
