Données techniques.
max. surpression de service 6 bars
max. temp. de fonctionnement 120°C
Soupape de sécurité 6 bars
Puissance absorbée par le circulateur 80 W
Mesureur de débit 2-12 / 8 / 28 l/min
EEI ≤ 0,20 - Partie 3
7

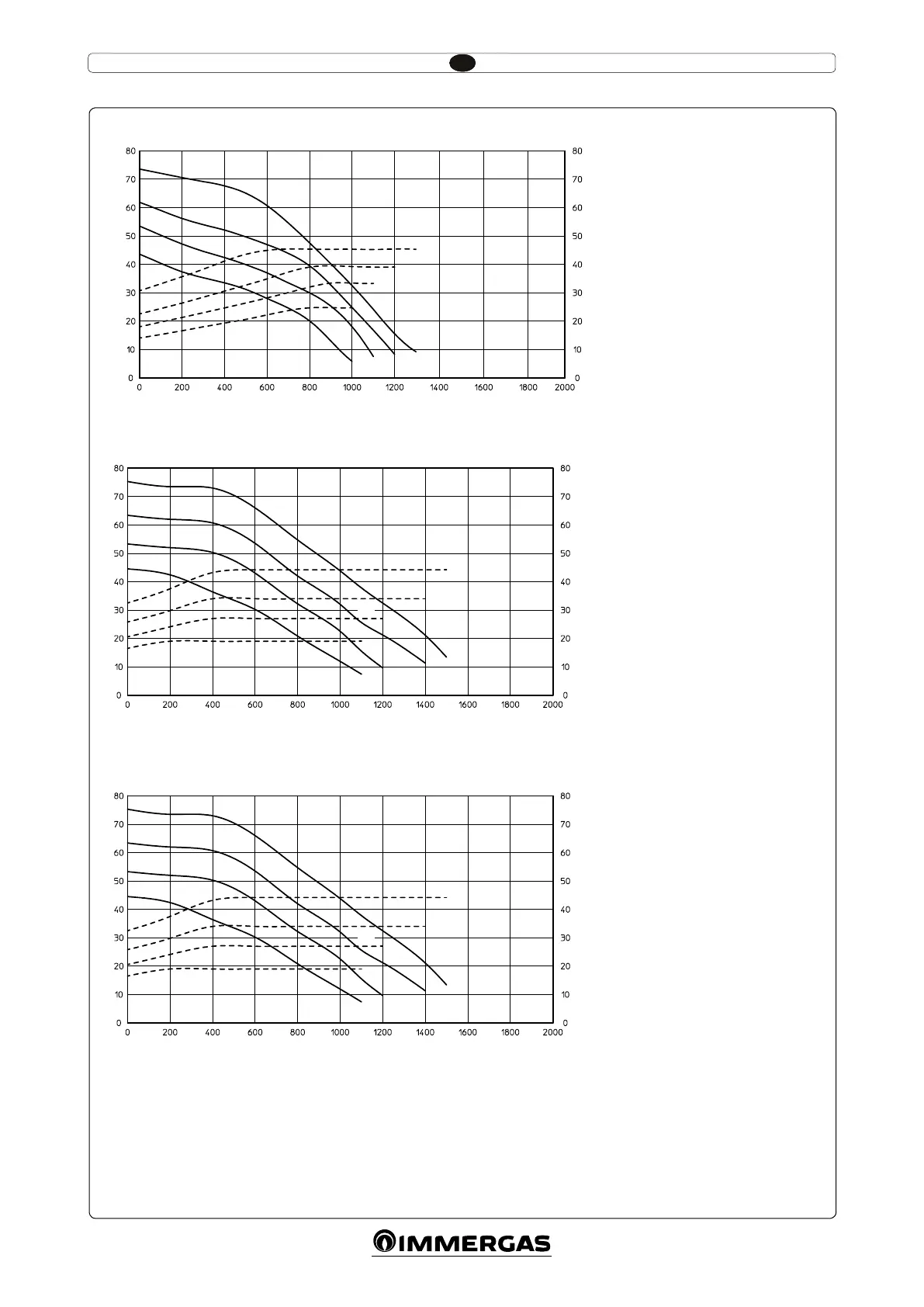

Hauteur manométrique disponible sur le groupe de circulation.
Légende:
Vn = Hauteur manométrique disponible
An = Puissance absorbée par le circula-
teur
Puissance absorbée par le circulateur (W)
Débit (l/h)
Hauteur manométrique (kPa)
V4
V3
V2
V1
A4
A3
A2
A1
Puissance absorbée par le circulateur (W)
Débit (l/h)
Hauteur manométrique (kPa)
V4
V3
V2
V1
A4
A3
A2
A1
Version 2 / 12 l/min
Version 1 / 6 l/min
Version 8 / 28 l/min
V4
V3
V2
V1
A4
A3
A2
A1
Puissance absorbée par le circulateur (W)
Débit (l/h)
Hauteur manométrique (kPa)
