Advertências gerais.
Todos os produtos Immergas são protegidos com
embalagem adequada para o transporte.
O material deve ser armazenado em locais secos
e protegidos contra intempéries.
O presente folheto de instruções contém infor-
mações técnicas relativas à instalação do kit
Immergas. No que diz respeito aos outros temas
associados à instalação do próprio kit (a título
exemplicativo: segurança nos lugares de tra-
balho, proteção do ambiente, prevenção contra
acidentes), é necessário respeitar o que determina
a norma vigente e os princípios da boa técnica.
A instalação ou a montagem impróprias do
aparelho e/ou dos componentes, acessórios, kit
e dispositivos podem ocasionar problemas não
previsíveis envolvendo pessoas, animais e obje-
tos. As instruções que acompanham o produto
devem ser lidas atentamente para realizar uma
instalação correta.
A instalação e a manutenção devem ser realiza-
das em conformidade com as normas em vigor,
de acordo com as instruções do fabricante e do
pessoal habilitado, prossionalmente qualicado,
com competência técnica especíca no setor dos
sistemas, como previsto por lei.
Indicações de segurança:
As indicações de segurança devem ser respeita-
das escrupulosamente. A montagem, a primeira
colocação em funcionamento, a manutenção e a
reparação devem ser realizadas exclusivamente
por pessoal habilitado.
Todas as válvulas de esfera presentes no grupo
solar (válvulas de esfera de entrada e saída e
válvula de regulação) e no circuito coletor
(por ex. dispositivo de enchimento e enxa-
gue) devem ser abertas novamente depois de
terminado o enchimento e o enxague!
Todas as válvulas de esfera devem permanecer
abertas durante o funcionamento!
A conexão entre o reservatório de armazena-
mento e o grupo solar deve ser protegida por
precaução mediante um vaso de expansão de
membrana!
Indicações para a instalação.
Os grupos com uma ou duas colunas são monta-
dos previamente. As conexões de aperto devem
ser encomendadas separadamente.
A posição de montagem dos grupos de uma ou
duas colunas deve sempre ser mais baixa do que
a posição dos coletores solares para evitar que
o vapor alcance o vaso de expansão em caso de
estagnação.
Se o vaso de expansão estiver na mesma altura
ou acima do grupo, deve ser providenciado um
isolamento. Depois de cada descarga, o sistema
deve ser enxaguado com água limpa.
Os grupos hidráulicos de uma ou duas colunas
não são apropriados para o contacto direto com
água de piscina ou qualquer tipo de água de en-
chimento não tratada. Deve ser utilizado apenas
o glicol pré-misturado previsto pela Immergas,
sob pena de anulação da garantia.
O grupo com separador de ar possui um dispo-
sitivo de purga para a remoção do gás do uido
termovetor.
Indicações para a montagem (Fig. 2).
- Extrair os isolamentos superiores (1) e a cen-
tral (2) puxando-os para si.
- Retirar o grupo de mistura (13) do isolamento
inferior (3) desapertando o parafuso (12) e
removendo o suporte (11).
- Então, separar o grupo de mistura (13) do
isolamento inferior (3).
- Fixar o suporte de sustentação (10) de acordo
com as suas exigências utilizando os respetivos
parafusos como descrito a seguir (os dois
furos de xação do grupo de circulação estão
na mesma linha vertical, a uma distância de
aproximadamente 264 mm):
- Para xação na parede, utilizar o parafuso
(4) para bucha (5).
- Para xação em Inoxstor, utilizar o parafuso
M6 x 25 (7) intercalando a anilha (8).
- Para xação em Domestic Sol, utilizar o
parafuso (20) intercalando a anilha (5).
- Então, posicionar o isolamento inferior (3) no
suporte (10) e xar a parte inferior escolhendo
os parafusos de acordo com a sua instalação:
- Para xação em parede, parafuso (4) para
bucha (5) e anilha (5).
- Para xação em Inoxstor, parafuso M6 x 35
(9) e anilha (8).
- Para xação em Domestic Sol, parafuso (19)
e anilha (5).
- Posicionar o grupo de circulação (13) no res-
petivo alojamento do isolamento (3) e xá-lo
com o suporte (11) e o parafuso (12).
- Montar o grupo de segurança (14) interca-
lando a guarnição (15). Montar a descarga da
válvula de segurança no recolhedor de gotas
e a tubagem de ligação do grupo de segurança
(14) no vaso de expansão.
- Realizar as conexões hidráulicas com o grupo
de circulação escolhendo entre as possibi-
lidades disponíveis no kit e intercalando as
guarnições (15):
- Conexão direta G 3/4”.
- Conexão através do adaptador G 1” (16).
- Conexão através da espiga Ø 18 a saldar
(18).
Ao utilizar tubos de cobre não especícos para
aplicações solares, de tipo “recozido, devem
ser empregadas buchas de reforço para impe-
dir a deformação do tubo durante as operações
de aperto das conexões, para não prejudicar a
estanquidade hidráulica.
- Levar o cabo da bomba para baixo e conectá-
-lo com a central conforme as instruções de
instalação do fabricante da instalação solar.
- Realizar previamente o teste de estanquidade
do circuito solar (com ar) e prosseguir com a
ltragem de impurezas e o enchimento do sis-
tema com o glicol pré-misturado previsto pela
Immergas utilizando uma bomba automática
apropriada. Adaptar a capacidade ao número
de coletores ou à superfície do coletor através
das diferentes velocidades da bomba. Se ne-
cessário, realizar o ajuste no com a válvula
de esfera do medidor de vazão.
- Montar o isolamento frontal (1 e 2). Isolar a
tubagem de entrada e de saída.
1

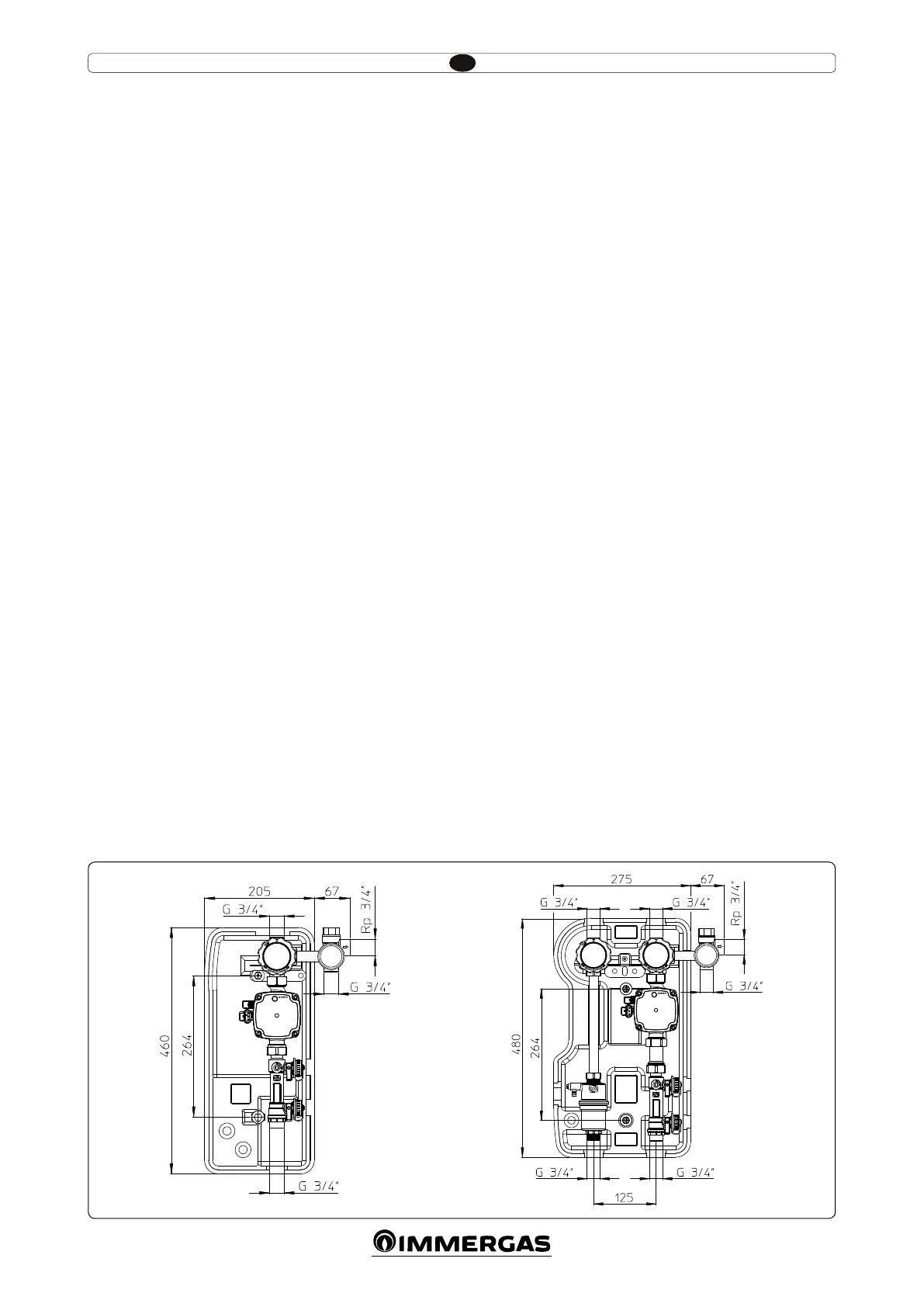

Dimensões principais.
