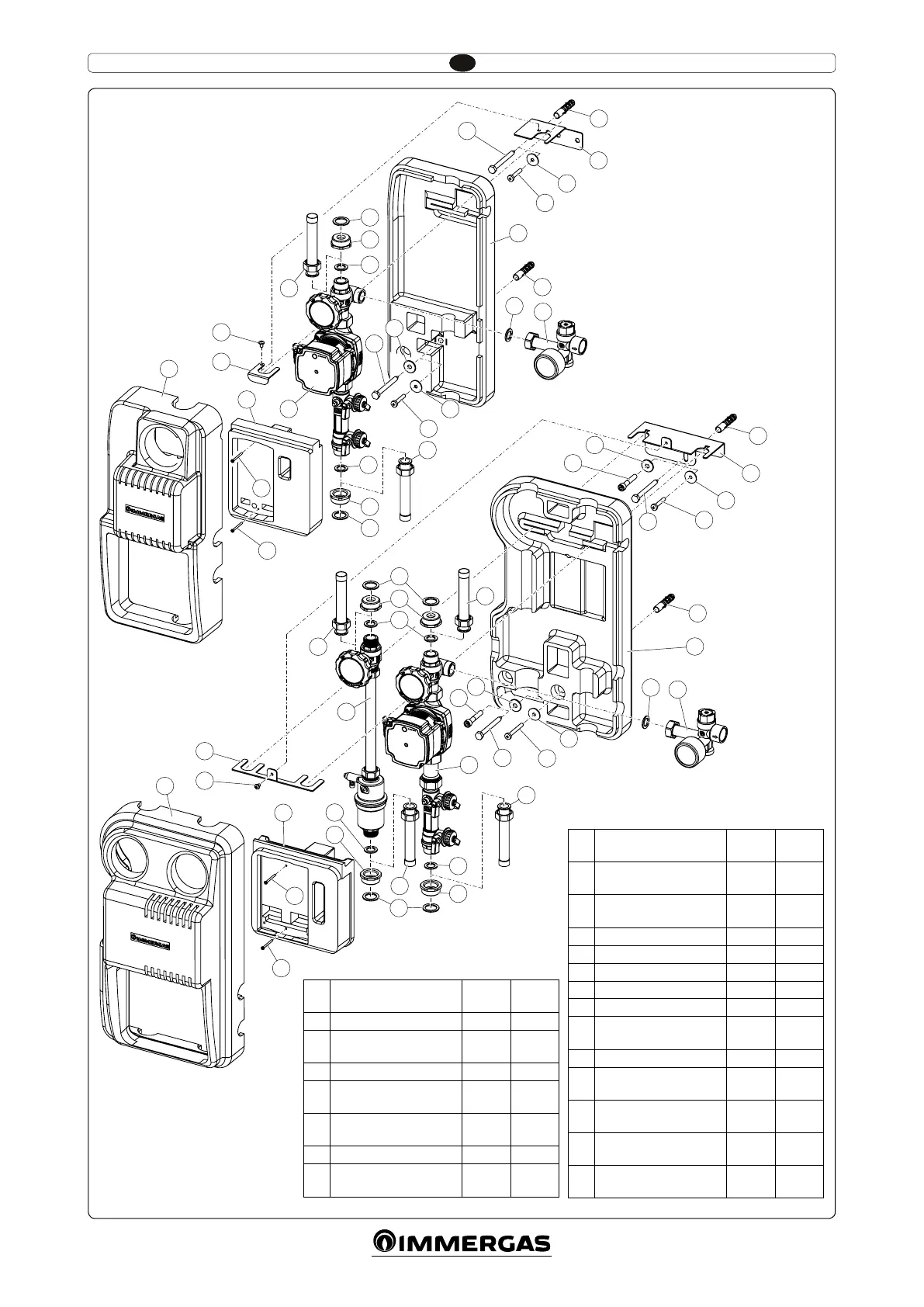

Immergas ERP - Page 33

PT
33
2
4
3
1
2
8
7
6
4
5
6
10
11
12
13
14
15
15
16
17
17
16
15
19
19
8
9
18
18
3
1
2
6
12
11
13
19
19
8
9
13
14
15
4
5
4
8
7
6
10
5
20
19
15
16
17
18
18
18
16
15
16
15
18
17
Ref Descrição
Quant.
Único
Quant.
duplo
1 Isolamento superior 1 1
2
Isolamento para aloja-
mento da central solar
1 1
3 Isolamento inferior 1 1
4
Parafuso sextavado para
instalação na parede
2 2
5
Anilha plana
8,5 x 24 x 2
1 2
6 Bucha 12 x 60 2 2
7
Parafuso para instalação
em Inoxstor M 6 x 25
1 1
Ref Descrição
Quant.
Único
Quant.
duplo
8
Anilha plana
6,5 x 24 x 2
2 2
9
Parafuso para instalação
em Inoxstor M 6 x 35
1 1
10 Suporte de sustentação 1 1
11 Suporte de xação 1 1
12 Parafuso M 5 x 8 1 1
13 Grupo de circulação 1 1
14 Grupo de segurança 1 1
15
Guarnição plana
24 x 16 x 2
3 5
16 Redução 3/4” F 1” M 2 4
17
Guarnição plana
30 x 22 x 2,1
2 4
18
Espiga de cobre Ø18 com
bordo expandido L = 120 mm
2 4
19
Parafuso de xação da
central solar M 3 x 35
2 2
20
Parafuso para instalação
em Domestic Sol M 8 x 45
- 2
